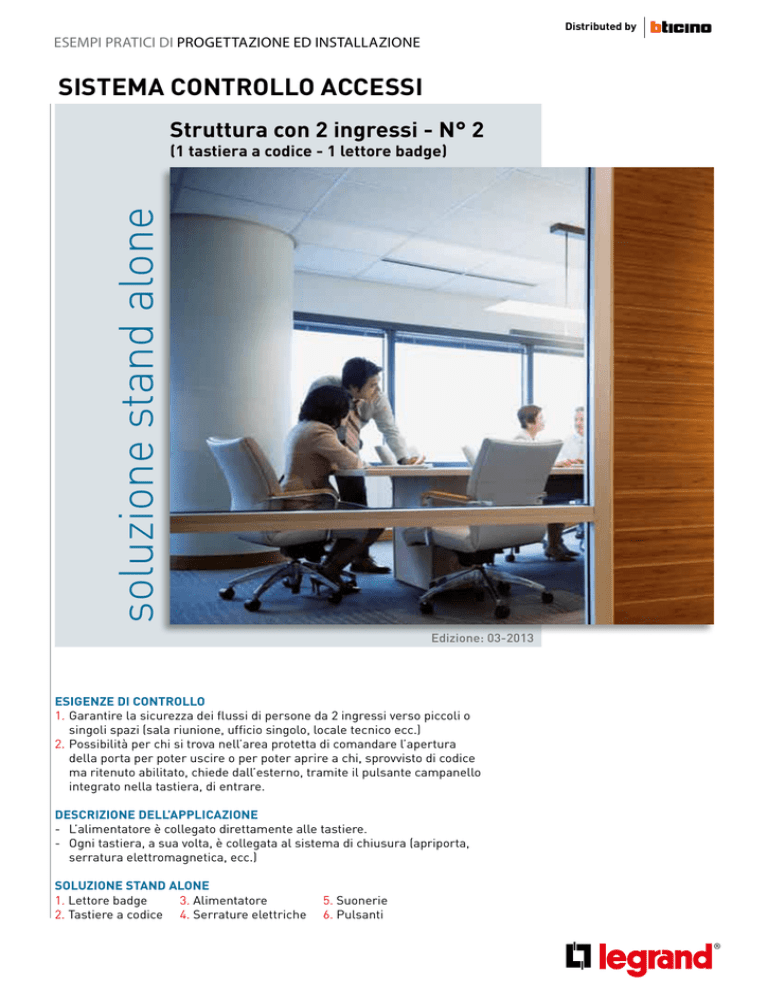

ESEMPI PRATICI DI PROGETTAZIONE ED INSTALLAZIONE
Sistema controllo accessi
Struttura con 2 ingressi - N° 2
soluzione stand alone
(1 tastiera a codice - 1 lettore badge)
Edizione: 03-2013
ESIGENZE DI CONTROLLO
1.Garantire la sicurezza dei flussi di persone da 2 ingressi verso piccoli o
singoli spazi (sala riunione, ufficio singolo, locale tecnico ecc.)
2.Possibilità per chi si trova nell’area protetta di comandare l’apertura
della porta per poter uscire o per poter aprire a chi, sprovvisto di codice
ma ritenuto abilitato, chiede dall’esterno, tramite il pulsante campanello
integrato nella tastiera, di entrare.
DESCRIZIONE DELL’APPLICAZIONE
- L’alimentatore è collegato direttamente alle tastiere.
- Ogni tastiera, a sua volta, è collegata al sistema di chiusura (apriporta,
serratura elettromagnetica, ecc.)
SOLUZIONE STAND ALONE
1. Lettore badge
3. Alimentatore
2. Tastiere a codice 4. Serrature elettriche
5. Suonerie
6. Pulsanti
ESEMPI PRATICI DI PROGETTAZIONE ED INSTALLAZIONE
PROGETTO
DESCRIZIONE DEL PROGETTO
1.Controllo degli accessi su 2 ingressi a spazi medio piccoli della medesima struttura.
Si consiglia di installare la scatola di derivazione con il trasformatore nella parte interna dell’edificio o del locale.
2.La distanza tra il lettore e la scatola di derivazione deve essre ineriore a 2 m (lunghezza del cavo a corredo dei lettori e tastere 2 m).
3.La distanza massima tra il lettore e controller è di 100 m.
4.Nella scatola di derivazione installare gli accessori di cablaggio ed effettuare i vari collegamenti utilizzando il manuale
fornito a corredo delle tastiere o valendosi dello schema plurifilare di seguito riportato.
5. Installare la tastiera a codice ed il lettore badge in prossimità delle porte di ingresso ad una altezza compresa tra
0,9 e 1,3 metri
6. Programmare i codici di accesso, i tempi di azionamento delle serrature utilizzando il manuale fornito a corredo
delle tastiere
2
SCHEMA ELETTRICO DEL PROGETTO
Schema unifilare
Legenda
230 V±
1
Centralino, quadro elettrico o scatola di derivazione.
4
Serratura elettrica
2
Pulsante di apertura porta dall’interno dell’ edificio
5
Suoneria supplementare opzionale e solo con 0778 78
3
Lettore badge o tastiera controllo accessi.
230 V±
3
2
1
2
3
1
230 Vac
5
230 Vac
2
2
2
3
2
3
4
4
12
12
Schema plurifilare
L
230 Vac
N
A
Interruttore
magnetotermico
0 047 92
0 047 92
230 Va.c.
230 Va.c.
Trasformatore
G
C
contatto NC
antirimozione
Rosso/Blu
contatto NC
antirimozione
Bianco
Rosso/Blu
12 Vd.c.
12 Vd.c.
Blu
pulsante
interno per
apertura
porta
Marrone
NC
Blu
NO
C Grigio
Marrone
NO Giallo
Rosso
Nero
Nero
NC
C
NO
C NO
NC
C
B
48 V max
2 A max
D
5 sec
NC
F
Viola
Rosa
Grigio/Rosa
0778 78
Viola
Rosa
Grigio/Rosa
0778 72
NC
pulsante
interno per
apertura
porta
NC Verde
Rosso
E
LEGENDA
Suoneria
48 V max
2 A max
Bianco
C
C NO
NO
0408 98
48 V max
2 A max
5 sec
0408 98
A L’interruttore magnetotermico deve essere scelto in funzione all’assorbimento dei carichi collegati.
B Si consiglia di realizzare i collegamenti alla pulsantiera in un quadro o scatola di derivazione installata all’interno dell’edificio in area protetta
C Si consiglia di utilizzare il contatto antirimozione al fine di proteggere l’accesso ai malintenzionati (esempio collegando il contatto al sistema antifurto o sistema di videosorveglianza TVCC )
D In alternativa all’elettroserratura 040898 (tra C-NO) e possibile utilizzare il dispositivo per bloccaggio porte elettromegnetico 076707
E
Per i collegamenti vari in bassa tensione si consiglia di utilizzare cavi con sezione minima ad 1mm2.
F
Il tempo di attivazione della serratura di default è di 5 secondi (range da 1÷255 secondi). Per modificare il tempo consultare il foglio istruzione a corredo del prodotto.
G Il trasformatore deve essere scelto in funzione alle caratteristiche tecniche della suoneria opzionale.
sistema CONTROLLO ACCESSI
best practice
3
ESEMPI PRATICI DI PROGETTAZIONE ED INSTALLAZIONE
ELENCO MATERIALE DEL PROGETTO
Porta 2
Porta 1
0778 78
0778 72
0047 92
0047 92
0408 98
4
0408 98
ARTICOLO
DESCRIZIONE
QUANTITà
0 047 92
Alimentatore
2
0 078 72
Lettore badge
2
0 778 78
Tastiera con pulsante
2
0 408 98
Elettroserratura
2
