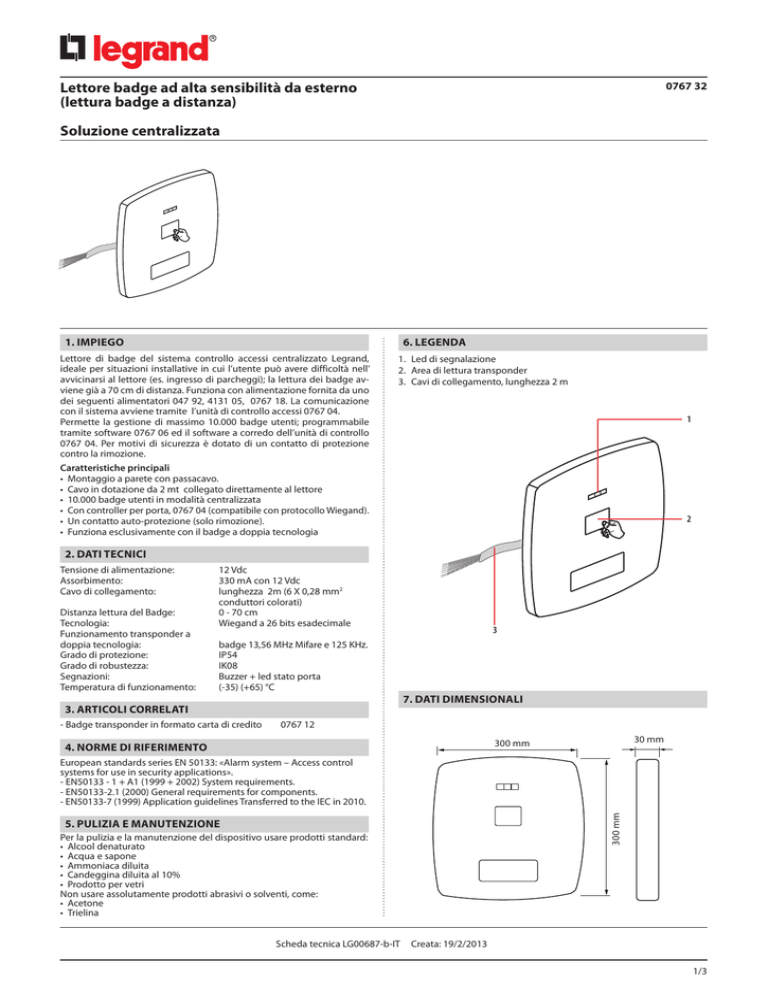

Scheda Tecnica

Lettore badge ad alta sensibilità da esterno
(lettura badge a distanza)
0767 32
Soluzione centralizzata
1. Impiego
6. LEGENDA
Lettore di badge del sistema controllo accessi centralizzato Legrand,
ideale per situazioni installative in cui l’utente può avere difficoltà nell’
avvicinarsi al lettore (es. ingresso di parcheggi); la lettura dei badge avviene già a 70 cm di distanza. Funziona con alimentazione fornita da uno
dei seguenti alimentatori 047 92, 4131 05, 0767 18. La comunicazione
con il sistema avviene tramite l’unità di controllo accessi 0767 04.
Permette la gestione di massimo 10.000 badge utenti; programmabile
tramite software 0767 06 ed il software a corredo dell’unità di controllo
0767 04. Per motivi di sicurezza è dotato di un contatto di protezione
contro la rimozione.
Caratteristiche principali
• Montaggio a parete con passacavo.
• Cavo in dotazione da 2 mt collegato direttamente al lettore
• 10.000 badge utenti in modalità centralizzata
• Con controller per porta, 0767 04 (compatibile con protocollo Wiegand).
• Un contatto auto-protezione (solo rimozione).
• Funziona esclusivamente con il badge a doppia tecnologia
1. Led di segnalazione
2. Area di lettura transponder
3. Cavi di collegamento, lunghezza 2 m
1
2
2. DATI TECNICI
Tensione di alimentazione:
Assorbimento:
Cavo di collegamento: Distanza lettura del Badge:
Tecnologia: Funzionamento transponder a
doppia tecnologia: Grado di protezione: Grado di robustezza:
Segnazioni:
Temperatura di funzionamento:
12 Vdc
330 mA con 12 Vdc
lunghezza 2m (6 X 0,28 mm2 conduttori colorati)
0 - 70 cm
Wiegand a 26 bits esadecimale
badge 13,56 MHz Mifare e 125 KHz.
IP54
IK08
Buzzer + led stato porta
(-35) (+65) °C
3. ARTICOLI CORRELATI
- Badge transponder in formato carta di credito 3
7. DATI DIMENSIONALI
0767 12
30 mm
300 mm
4. NORME DI RIFERIMENTO
300 mm
European standards series EN 50133: «Alarm system – Access control
systems for use in security applications».
- EN50133 - 1 + A1 (1999 + 2002) System requirements.
- EN50133-2.1 (2000) General requirements for components.
- EN50133-7 (1999) Application guidelines Transferred to the IEC in 2010.
5. pulizia E manutenzione
Per la pulizia e la manutenzione del dispositivo usare prodotti standard:
• Alcool denaturato
• Acqua e sapone
• Ammoniaca diluita
• Candeggina diluita al 10%
• Prodotto per vetri
Non usare assolutamente prodotti abrasivi o solventi, come:
• Acetone
• Trielina
Scheda tecnica LG00687-b-IT
Creata: 19/2/2013
1/3
Lettore badge ad alta sensibilità da esterno
(lettura badge a distanza)
0767 32
Soluzione centralizzata
8. installazione
• Modalità installativa
(*) Nota: Installare il centralino o il quadro elettrico nella
parte interna dell’edificio o del locale.
Al suo interno installare gli accessori di cablaggio ed
effettuare i vari collegamenti.
2
3
LEGENDA
1. Centralino o quadro elettrico
2. Pulsante interno per apertura porta
3. Lettore badge da esterno
4. Elettroserratura
4
2m
min 0,9 m
max 1,3 m
(*)
1
• Montaggio
2
1
3
4
Scheda tecnica LG00687-b-IT
5
Creata: 19/2/2013
2/3
Lettore badge ad alta sensibilità da esterno
(lettura badge a distanza)
0767 32
Soluzione centralizzata
9. schema di collegamento
230 V
N
0047 92
L
Int. MGT 1
FUSIBILE 1
2A
12 Vcc
1,5 mm2
1,5 mm2
L=50 m max
1,5 mm2
L=10 m max
0767 31
PORTA 1
Pulsante interno per
apertura PORTA 1
Contatto per controllo
stato PORTA 1
1,5 mm2
L= 50
0767 04
C
+ 12 Vdc
R2
0778 73
0767 17
0,28 mm2
L=100 m max
cavo LAN
C
0767 16
0767 32
R
T
Diodo
1N4007
Diodo
1N4007
0767 07
PORTA 1
0408 98
NC NO
1,5 mm2
L= 50 m max
L= 10 m max
1 mm2
Diodo
1N4007
0767 07
0408 98
Contatto per controllo
stato PORTA 2
C
R1
Diodo
1N4007
L= 100 m max
NC NO
PORTA 2
Pulsante interno
per apertura PORTA 2
L= 10 m max
1 mm2
0,28 mm2
1,5 mm2
L=50 m max
FUSIBILE 2
2A
ARTICOLO
Nota(*): Si consiglia di utilizzare il contatto di protezione
(allarme tamper) al fine di proteggere l’accesso ai
malintenzionati (esempio: collegando il contatto al
sistema antifurto, al sistema di videosorveglianza TVCC,
a quadri e centralini elettrici, … ).
La funzione deve essere abilitata tramite la
programmazione software sull’unità di controllo ed è
possibile decidere se la linea di protezione deve essere
NC o NO.
0767 32
PORTA 2
D1 (DATA 1)
D0 (DATA 0)
L (LED)
– (GND)
+ (VDC)
P
DATA1
DATA0
LED
GND
+ VDC
TAMPER
Scheda tecnica LG00687-b-IT
Bianco
Verde
Marrone
Nero
Rosso
Viola
DESCRIZIONE
Alimentatore 230 Vac 12 Vcc 2,5 A
Unità di controllo per la gestione centralizzata
Lettore badge da esterno ad alta sensibilità
Tastiera con lettore badge
Tastiera numerica
Lettore biometrico con lettore badge
Elettroserratura 12 Vdc 500 mA
Dispositivo per bloccaggio porta elettromagnetico
12 Vdc 600 mA o 24 Vdc 300 mA
MGT 1
Interruttore magneto termico 6A
FUSIBILE 1 Fusibile 2 A
FUSIBILE 2 Fusibile 2 A
R1 – R2
Relè a 12 Vdc
0047 92
0767 04
0767 32
0778 73
0767 17
0767 31
0408 98
0767 07
Q.tà
1
1
1
1
1
1
1
1
Creata: 19/2/2013
3/3
