Circuito start-stop

idee di progetto
di FRANCESCO DI LORENZO
e PETRINO GERALDO

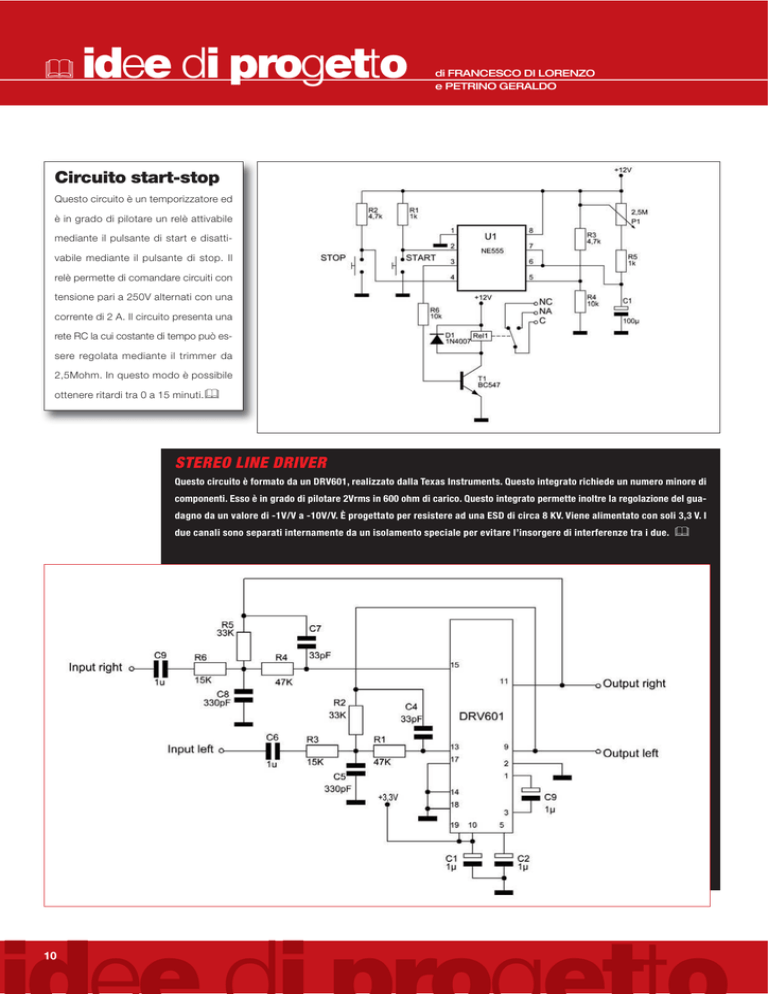

Circuito start-stop
Questo circuito è un temporizzatore ed
è in grado di pilotare un relè attivabile
mediante il pulsante di start e disattivabile mediante il pulsante di stop. Il
relè permette di comandare circuiti con
tensione pari a 250V alternati con una
corrente di 2 A. Il circuito presenta una
rete RC la cui costante di tempo può essere regolata mediante il trimmer da
2,5Mohm. In questo modo è possibile
ottenere ritardi tra 0 a 15 minuti.
STEREO LINE DRIVER
Questo circuito è formato da un DRV601, realizzato dalla Texas Instruments. Questo integrato richiede un numero minore di
componenti. Esso è in grado di pilotare 2Vrms in 600 ohm di carico. Questo integrato permette inoltre la regolazione del guadagno da un valore di -1V/V a -10V/V. È progettato per resistere ad una ESD di circa 8 KV. Viene alimentato con soli 3,3 V. I
due canali sono separati internamente da un isolamento speciale per evitare l’insorgere di interferenze tra i due.
10
DALLA REDAZIONE DI FARE ELETTRONICA UNA RACCOLTA DI IDEE ED APPLICAZIONI
DA TENERE SEMPRE A PORTATA DI MANO
RUOTA
DELLA
FORTUNA
In figura è riportato lo schema
di una ruota della fortuna. Alla
pressione del tasto S1 ha inizio
la rotazione ad una velocità
via via decrescente e, alla fine
della rotazione, rimarrà accesso un solo led. L’oscillatore necessario al 4017 è stato realizzato mediante delle porte
NOT utilizzando un 4069. Il
4017 è un contatore per 10
che provvede a pilotare i 10
led che costituiranno la ruota.
Per alimentare il circuito bastano solo 9V. CIRCUITO DI
CONDIZIONAMENTO CON
UGN3503
Questo circuito di condizionamento permette di
regolare l’offset e il fondo scala,facendo in
modo da adattare le caratteristiche del segnale uscente dal sensore ai circuiti a valle (ad
esempio convertitori A/D). Il circuito è formato da tre amplificatori operazionali. Il primo amplificatore operazionale collegato al sensore
provvede a regolare il fondo scala, il secondo è
un somma tore invertente che regola l’offset del
sensore e il terzo è un buffer che regola l’impedenza del trimmer per evitare una richiesta maggiore di corrente. Il sensore UGN3503 è
del tipo radiometri ad effetto hall e fornisce in
uscita 2,5V in assenza di campo magnetico.
Questa tensione può essere eliminata regolando il trimmer del sommatore invertente a
2,5V. Il range di funzionamento va da 0 a 900
Gauss e in uscita fornisce 1,3mV/G. 11
idee di progetto
ACCELEROMETRO MA7331
Questo accelerometro presenta una bassa potenza,
provvede a un circuito compensativo di temperatura,
assorbe solo 400uA , lavora con tensioni bassissime dai 2,2V
a 3,6V. Questo circuito presenta la possibilità di regolare la
sensibilità dai 4g ai 12g. Il circuito può essere impiegato in
applicazioni come Video Games “Nintendo Wii”, e può
costituire anche un sistema di antifurto per il rilevamento di
uno spostamento dell’oggetto su cui è applicato, oppure sui
PDA per lo scorrimento del testo, ecc... Può lavorare su
un’accelerazione gravitazionale di 5000g. GENERATORE LOCOMOTIVA A VAPORE
Questo circuito permette di creare un effetto simile ad un treno a vapore. Con quattro operazionali non solo è possibile creare il rumore di una locomotiva,
ma anche creare dei fischi tipici di questi treni mediante il relativo pulsante. Con il potenziometro P1 è possibile regolare la velocità del treno e con il potenziometro
P2 è possibile regolare il volume. Il circuito va alimentato a 9V. 12
