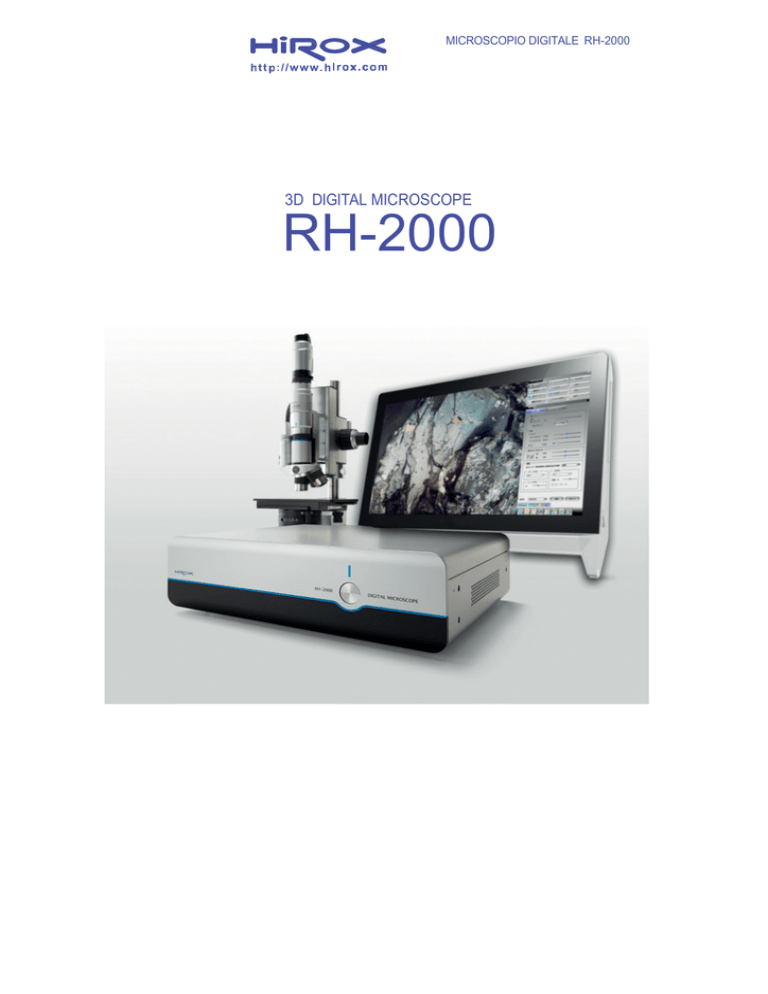

MICROSCOPIO DIGITALE RH-2000
3D DIGITAL MICROSCOPE
RH-2000
Esattamente 30 anni fa, il primo microscopio video è stato inventato da Hirox. Oggi, con una grande tradizione nella produzione di ottiche di alta qualità, stiamo reinventando la microscopia digitale 3D per offrire uno strumento più semplice, più veloce e più performante che mai.
NEW MODEL DIGITAL MICROSCOPE
HIROX RH-2000
Tecnologia all’avanguardia
Più veloce , più facile, più performante
Nuovo sistema modulare
montaggio facile e veloce della telecamera
utilizzando il sistema a baionetta integrato con
in collegamenti elettrici per lenti automatiche
selezione adattatore, controllo della rotazione e
altro ... senza cavi aggiuntivi.
illuminazione a LED ad alta
intensità
La nuova sorgente luminosa LED ad alta intensità
fornisce una riproduzione fedele del colore
(temperatura di colore 5700K) e 30,000 ore di vita
(circa 14 anni).
Guida di luce
Guida di controllo
integrata tramite
myCom
Sensore
100 frames/sec 1920
x 1200 Resolution High
Dynamic Range
High Contrast and Digital Noiseless
Nuovo Sensore
Sensore di ultima generazione CMOS con una
migliore sensibilità alla luce e basso rumore
dell'immagine Risoluzione superiore a Full HD
(1920x1200), molto veloce 50 fps (speciale modalità di
100 fps a mezzo di risoluzione).
Connettore dati
Lente / Obiettivo/ Zoom Controllo
dell’Ottica rotante
Bayonet Mount
Quick Lens Attachment
Connessione super veloce USB3 a qualsiasi PC
Schermo Full HD, Windows dell’ultima release, PC desktop o lap- top*,
mediante connessione universale USB3 fino a 5Gb/s.
L’obsolescenca è pertanto limitata, e offer aggiornamenti future senza fine!
Alta qualità di osservazione
Perfetta immagine e misurazioni accurate
Auto focus - Multifocus
Auto-focus e multi-focus ultraveloce! Con un click si ottiene un’immagine a
fuoco grazie ad algorimi ad alta velocità e movimentazione motorizzata dell’asse Z
molto accurata (50 nanometri per step).
High Dynamic Range (HDR)
Risparmio di tempo, trasferendo rapidamente
un'immagine con 1 click, la funzione HDR crea
un'immagine con l'esposizione perfetta, combinando
molti livelli di intensità della luce in una sola immagine:
tutte le informazioni di differente intensità di luce e le
aree scure vengono catturate senza alcuna difficoltà.
Misurazioni 2D
Misurazioni accurate e calibrate in tempo reale: lunghezza, area, angolo, diametro o TOPOGRAFIA automatica di superfici
L’ottica codificate e il potente software eliminano eventuali errori umani selezionando e visualizzando la lente in uso,
l'adattatore fornisce automaticamente il fattore di scala sullo schermo in qualsiasi momento. Inoltre, i risultati di misura
possono essere salvati su l'immagine catturata o come file CSV.
Funzioni di contaparticelle
Algoritmi avanzati consentono il rilevamento
automatico e la conta di particelle, basata su valori
di contrasto o colore: con 1 click il sistema conta
automaticamente le parti che hanno colori simili,
con statistiche avanzate.
Statistiche & Reports Excel
Le immagini e le misure
vengono automaticamente
salvate in un Auto Report
durante l’esecuzione dei
test. Sono disponibili molti
template da stampare
salvare, o esportare per
l’esecuzione di presentazioni
personalizzate.
Creare rapidamente Modelli 3D
Scansioni agevoli ed accurate di alta precisione 0.05µm/step
dettaglio di una moneta
Per l'acquisizione di 10 piani immagine, in solo 1 secondo viene
visualizzato un modello 3D di alta qualità. Il motore integrato passo-passo consente
scansioni veloci e accurate con 0.05μm di precisione e 30 millimetri di corsa automatica.
Visualizzazione 3D
Il modello 3D puo’ essere visualizzato a colori originali,
pseudo, o come nuvola di punti, L’ Originale e lo
pseudocolore può essere sovrapposto al modello 3D
Profilometria
Semplicemente spostando con il mouse una linea
sull’immagine puo’ essere visualizato e misurato
qualsiasi dettaglio sull’oggetto 3D: ill profilo creato è una
sezione verticale virtuale che permette misurazioni di
altezza molto precise lungo qualsiasi direzione
Angoli/raggi in 3D
Utilizzando la funzione “profiling” è molto semplice
misurare qualsiasi raggio su un oggetto 3D
semplicemente disegnando un cerchio con 3 punti o
qualsiasi angolo selezionando 2 linee che si
incrociano l’un’ l’altra.
Misure di altezza di 1pixel
L’altezza di ciascun
punto rispetto ad uno
zero selezionato a
piacere dall’operatore
è visualizzabile con un
click sul modello 3D,
indicato da una
bandiera e salvabile
in formato excel.
Volume e area
Singoli volumi e area di parti del modello 3D possono
essere misurate semplicemente selezionando con il mouse
l’area di interesse e un semplice click.
Rugosità (Ra, Rz, Rzjis)
Il potente 3D software consente accurate misure di rugosità
lineare Ra and Rz (ISO4287:1997) e di superficie (Sa, Sq, e
molte altre ) .
2D e 3D Tiling super veloce
Combinazione di un ampio campo visivo e immagini ad alta risoluzione
Fino ad oggi è stata una sfida costante per i microscopi ottenere
simultaneamente immagini con un’alta risoluzione ottica e un
ampio campo visivo. Il nuovo processamento di Hirox non
richiede una specifica posizione per collegare diverse aree
inquadrate. L' immagine affianca automaticamente le singole
inquadrature in tempo reale semplicemente spostando il tavolino
XY porta campioni . Questo nuovo metodo aumenta il campo visivo fino
a 25 volte verticalmente e 18.75 volte orizzontalmente senza
alcuna perdita di risoluzione
up to 15,000px
1200px
1920px
Facile panorama su micro scala: Un nuovo rapporto tra campo
visivo (FOV) e ingrandimento:
dettagliate
osservazioni
e
misure accurate su un esteso
campo visivo
up to 15,000px
Full Auto 3D Stitching
con Movimentaziome XYZ
motorizzata di alta precisione
3D stitching of BGAballs
MXB-2016Z
L’ottica Zoom “low range” ha un corpo compatto, offre immagini ad alta risoluzione, elevate profondità di campo ed un ampio campo visivo
con la possibilità di essere ulteriormente estesi digitalmente. L’obiettivo puo’ essere tenuto in mano e puo’ essere utilizzato in una vasta gama
di applicazioni grazie a ben 13 lenti ausiliarie che coprono un range di ingrandimento da 6 a 320x.
MXB-2500REZ / 5000REZ
Range zoom incredibilmente ampio con un revolver portaobiettivi triplo, ingrandimenti da 35X a 2.500X (opzionale 5000X).
Il meccanismo di doppia illuminazione fornisce sia l’illuminazione coassiale che ad anello.
L'operatore è libero di scegliere uno o due illuminatori o un mix di entrambi al fine di coprire una moltitudine di applicazioni.
Il sistema di illuminazione è integrato nella lente e non sono necessari ulteriori cavi. Metodologie di osservazione: campo
chiaro / scuro e polarizzazione.
MXB-5040RZ
Questo obiettivo “stereo surround zoon” può essere dotato di una vasta selezione di adattatori ottici.
Collegando l'adattatore per la testa di rotazione permette 360 gradi di rivoluzione per ispezioni da più angolazioni. I
vari adattatori esclusivi Snap-on vengono sostituiti con un solo movimento one-touch e consentono di spaziare in una
gamma di ingrandimenti da da 20x-800x.
MXB-10C
L'obiettivo zoom ottico con illuminazione coassiale ad alto range comprende alta espandibilità e la massima risoluzione
della serie MX (G).
Con sei obiettivi obiettivi intercambiabili, l'obiettivo copre una gamma di ingrandimenti da 35x a 7000x.
MX-STZ
L’adattatore per boroscopi e fibroscopi consente il collegamento di sonde per ispezioni interne di qualsiasi diametro;
La telecamera Hirox fornisce immagini endoscopiche di elevatissima nitidezza e brillantezza a pieno schermo Stativi ad alte prestazioni
Un microscopio di alte “performances” richiede uno stativo ad alta funzionalità per
consentire di utilizzare al meglio l’operatività . Questo stativo inclinabile unitamente all’ottica
rotante consente ispezioni e misurazioni 3D con il sistema opzionale Electronic Focus Block
(0.05µm/pulse), da qualsiasi direzione, praticamente impossibili con altri tipi di microscopi
Stativo inclinabile
Possibilità di inclinazione fino a 180 degrees con ottica
epicoassiale o ottica rotante con asse di inclinazione e rotazione
variabile.
Dynamic Focus Control (Z-Axis)
Il dispositivo di messa a fuoco (codificato) raggiunge livelli di
precisione estremamente elevati con una corsa incredibilmente
lunga: 30 mm di movimento controllati dal motore e 85 mm di corsa
manuale con manopole bilaterali macro e micrometriche
Tavolino Motorizzato XY
Progettato con un corpo compatto e driver per motori integrati, può
essere facilmente programmato da tastiera o movimentato tramite
joystick, mouse o manualmente per una di 40 x 40mm mm con alta
precisione ( min. step 0,04 micron).
Controller Interattivo 3D
Consente di controllare con una sola mano la movimentazione XYZ
e tutti gli automatismi !
System configuration
PC / Network
Camera Unit / Devices
High Quality Lenses
MXB‐2016Z 20‐160x (6‐320x) Zoom Lens Camera
All‐In‐One PC MXB‐5040Z 50‐400x (20‐800x) Zoom Lens RH‐2000 MXB‐2500REZ 35‐2500x Zoom Lens Desk Top or Mini + FT-01
Foot Switch MXB‐10C Other
10x Zoom Lens (35‐10000x) 3D Mouse MXB‐050Z 0‐50x Zoom Lens High Precision Stands
Monitor
Motorized
XYZ-Axis
Free Anlge Stand
Motorized
Z-Axis
Free Anlge Stand
Motorized
XYZ-Axis
Straight Stand
Motorized
Z-Axis
Straight Stand
Applicazioni
Automotive
Automotive wire cable
x80 Biology
Close up of an insect head
x120 PCB & Micro Electronics
Soldering
Watch Making
x20 LCD Screen
x160 Watch anchor escapement
x350 x20 Welding
x100 Metal fracture
x200 Material Sciences
Broken composite
Forensics
Document falsification
Art Restoration
x350 Detail of a painting
Nano Technology
x160 Nano structure
x3000 Cosmetics
Hair profiling
Metallography
x1500 Security printing
Metal crystals
x1000 Leg of a PCB
x100 Ink pigments
x1000 3D View and measurement
Thread of a screw
x60 Copper abrasive
x350 Specification
Standard Software
Basic Functions: Camera Control Unit
Camera Setup Preview
Imaging Device
Mode Function (save camera settings)
CMOS Image Sensor
My Com Communication (ACS)
Total Pixels
Effective Pixels
Observatio
Visual Pixels
Scanning Method
Camera
n
Progressive Scan
50 Frame/Sec (Max)
at 1920 x 1200 Resolution
Frame Rate
Functions
Focus Control / Focus Indicator
LED Lamp ON/OFF
Preference Setup (17 ~ 1/100000)
Auto / Manual 0dB~12dB
Observatio
Real-Time Digital Zoom / Rotary Head Control
n Tool
Grid Settings (Various Functions are available)
White Balance
Back Focus
High Intensity LED
Lamp Life
Split Monitor (Horizontal, Vertical, 4 window)
30,000 hours (Average)
Cropping Image / Turning Over, ±90 Rotation
Color Temperature
USB 3.0 Series B
Power
Various
USB 2.0 Series B
Fuction
ACS, Rotary, External Devices, Others
Motorized Z-Axis
5 Phase Step Motor Driver Integrated
External
Foot Switch (Capture / Capture Image)
USB Ports
Interface
Full Focus / Auto-Focus
5700K (Typical)
Camera
Input
Custom Tool Bar and Quick Function Key
NOT Required
Lamp
MyCom Contoller
USB 2.0 Series A / 2Types
Through PC
s
LAN, USB 3.0 / 2.0, HDMI, Others
Supply Voltage
Consumption
120 VA
Digital
Processin
g
Relative Humidity
Corrosive Gas Prohibited
Altitude
Resistance
。
Storage Temperature
Below 2000 Meter
。
Contamination Degree
Overvoltage Level
Weight
Dimension
t
Ⅱ
Functions
3.6 Kg (7.94lb)
Camera Unit
1.0 Kg (2.20lb)
Main Unit
Auto-Positioning Depth Composition
3D Multi-Focus / 3D Model Preview Function
High Dynamic Range (HDR) / Anti-Halation Function
Image Adjustment:
Contrast, Edge, Hue/Chroma Correction
Image Improvement:
Auto Brightness / Tone Curve, Noise Removal
Distance, Angle, Radius, Diameter, Area and Other Tools
Measuremen
2
Main Unit
Auto Multi-Focus 3D Merge Depth Composition
Auto Calibration Select (ACS):
Recognize Lens, Zoom, Objective Lens, Adapter
20~80% RH (No Condensation)
Atmosphere
Quick Extended Depth of Field
High-Resolution Image (10560×6600 ~ 2400×1800)
Enhanced
Ambient Temperature
Environmental
Live Anti-Halation / HDR
Light Shift (Full, Partial, Lateral and Others)
Gain
Output
Brightness Level
Auto Brightness / Tone Curve Adjustment
Auto (1/24 ~1/100000)
Supercharge Shutter
Light Source
Hue / Chroma Correction and Chroma ON/OFF
Camera Shake Correction
100 Frame/Sec (Max) at Binning
Electronic Shutter
Gamma Correction / Edge Enhancement
Automatic Measurement:
Auto-Count, Auto-Area, Auto-Edge Detection
Scale Display (Various Setup Available in Metric/Inch)
Statistic Result Data CSV or MS Office Output
Wide Image Measurement
Image Format:
Exif-JPEG (compressed), Exif-TFF (non-compressed)
270mm (W) × 75mm (H) × 230mm (D)
10.63" (W) × 2.95" (H) × 9.06" (D)
Capture Still Image (1920×1200 ~ 768×480)
XY Axis
Effective Stroke
40 x 40 mm (1.57" x 1.57")
Maximum Speed
8 mm / Sec
Load Capasity
Resolution / Lost Motion
Dimension
Maximum Tiled Resolution Image 15000 (H) × 15000 (V)
0.04 um / Within 0.020 mm
Movie - 1920x1200 (25FPS), 860x600 (50FPS)
195 mm (W) x 209 mm (D) x 53 mm (H)
Weight
Resolution
Time Lapse at Specified Time Interval (Minimum 0.1 Sec)
Auto Cordinate Axis / Position Capture
3.9 kg
30 mm (1.18") Motor
Effective Stroke
Z Axis
Recording
3.0 kg
Image Data Parameter
85 mm (3.35") Manual
0.05 um / pulse - 5 Phases Motor
0.002 Mil / pulse - 5 Phases Motor
Repeatability
Comments / Annotation / Scale / Date / Image Information
Utility
0.5 um (0.23 Mil)
Weight
Maximum Non-Tiled Resolution
Image: 10560 (H) × 6600 (V)
Easy Report Function and Export to MS Office
Password Protection (Calibration / User setup)
Language (ENG, JPN, FRN, GER, ITA, SPA, KOR, CHN, RUS )
1 kg
Help (Pop-up User Guide / Manual)
Advanced Software
2D Tiling (Up to 15000 x 15000
3D Display
(Original Color / Wireframe / Pseudo Color Display)
Tilin
3D Profile Measurement
(Height, Length, Angle, Radius, Others
Additional Software for Other PCs / Non-Licensed
3D Profile Roughness Measurement
3D Volume and Area Measurement
Measureme
nt
Functions
3D Tiling (Up to 10000 x 10000
pixels) Up to
3D Model Illumination Simulation
3D
pixels) Up to
3D Image Height Point Measurement
E-Z View
Refer to Stardard Software Features
3D Viewer
Free 3D Image File Viewing Software
Recommended PC Specification
HDR / Anti-Halation 3D Model
2D Image 3D Profile Measurement
CPU
4th Generation Intel® Core™ i5 Processor or Higher
3D Image Map CSV Output
(Import to Various 3D application Software)
RAM
8GB Memory or Higher
HDD
500 GB or Higher
Monitor
Noise Filter and Removal
OS
3D Model Level Correction
Hirox Co.,Ltd. http://www.hirox.com
Must be 1920 x 1080 Resolution or Higher (8:5 Ratio)
Windows 7 - 64 bit or Higher
[Compliance with the RoHS Environmental Protection Program]
2-15-17 Koenji Minami,Suginami-ku,Tokyo166-0003,Japan
Tel:(+81) 3-3311-9911 Fax:(+81) 3-3311-7722 E-mail:[email protected]
Hirox Europe http://www.hirox-europe.com
Jyfel, 300 RN 6 Le Bois des Côtes, Bâtiment A F-69760 Limonest, France
Tel:+33 426 25 03 40 Fax:+33 426 23 68 13 E-mail:[email protected]
Hirox-USA Inc. http://www.hirox-usa.com
100 Commerce Way, Hackensack, NJ 07601
Tel:(201)342-2600 Fax:(201) 342-7322
Toll-Free:(866)HIROX-US E-mail:[email protected]
Hirox China Co.,Ltd. http://www.hirox.com.cn
Room 809, 8th Floor, Fortune International Plaza,
No.43 Guo-Quan Road, Shanghai 200433, China.
Tel:+86-21-6564-7772 Fax:+86-21-3362-5017 Email:[email protected]
Hirox Korea Co.,Ltd. http://www.hiroxkorea.com
B-501 Acrotower Bldg, 1591 Gwanyang-dong, Dongan-ku, Anyang-city,
Gyeonggi-do, 431-908, Korea
Tel:+82-31-385-1130 Fax:+82-31-385-9730 E-mail:[email protected]
Hirox Asia Ltd. http://www.hirox-asia.com
Unit 826, 8/F, Ocean Centre, Harbour City, 5 Canton Road, Tsimshatsui Kowloon, Hong Kong
Tel:+852 8198-9679 Fax: +852 3015-7657 E-mail:[email protected]
more info and demo requests on http://www.hirox‐europe.com Contact
VIA M. GALLIAN, 62 – 00133 ROMA – TEL. +39 067234320
[email protected]
WWW.SIMITECNO.COM
The products in this catalog may be changed at any time, without notice.
Scarica
Random flashcards
geometria

2 Carte oauth2_google_01b16202-3071-4a8d-b161-089bede75cca

blukids

2 Carte mariolucibello

biologia

5 Carte patty28

creare flashcard
