Misure su circuiti con diodi

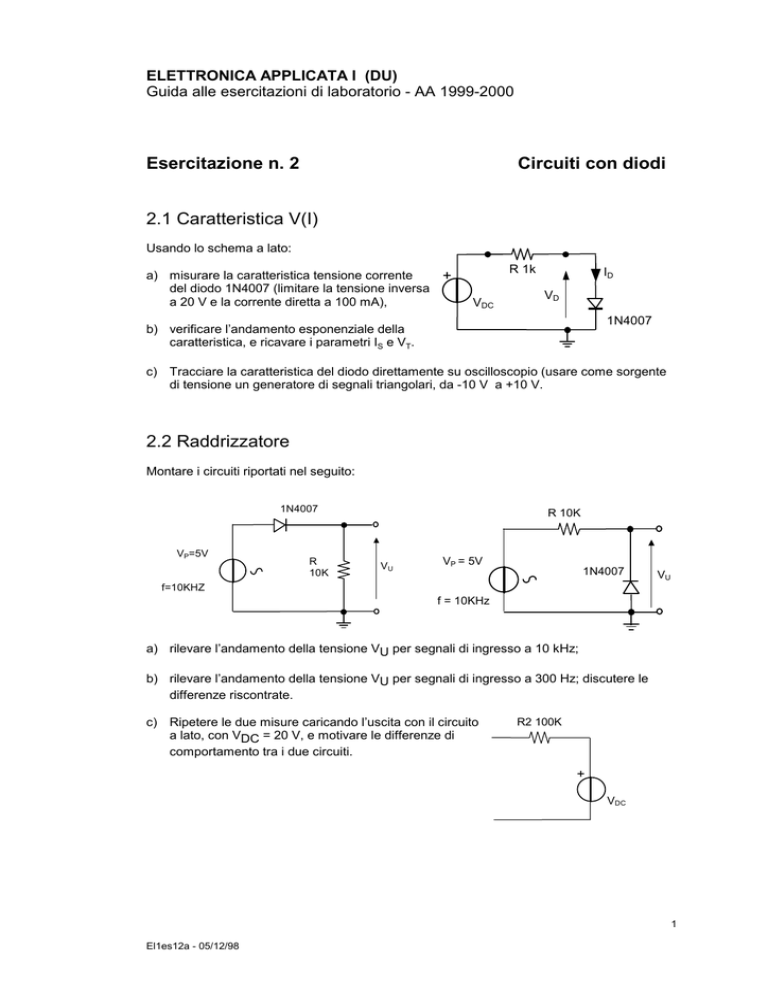

ELETTRONICA APPLICATA I (DU)
Guida alle esercitazioni di laboratorio - AA 1999-2000
Esercitazione n. 2
Circuiti con diodi
2.1 Caratteristica V(I)
Usando lo schema a lato:
a) misurare la caratteristica tensione corrente
del diodo 1N4007 (limitare la tensione inversa
a 20 V e la corrente diretta a 100 mA),
R 1k
+
VDC
ID
VD
1N4007
b) verificare l’andamento esponenziale della
caratteristica, e ricavare i parametri IS e VT.
c) Tracciare la caratteristica del diodo direttamente su oscilloscopio (usare come sorgente
di tensione un generatore di segnali triangolari, da -10 V a +10 V.
2.2 Raddrizzatore
Montare i circuiti riportati nel seguito:
1N4007
VP=5V
R
10K
R 10K
VU
VP = 5V
1N4007
VU
f=10KHZ
f = 10KHz
a) rilevare l’andamento della tensione VU per segnali di ingresso a 10 kHz;
b) rilevare l’andamento della tensione VU per segnali di ingresso a 300 Hz; discutere le
differenze riscontrate.
c) Ripetere le due misure caricando l’uscita con il circuito
a lato, con VDC = 20 V, e motivare le differenze di
comportamento tra i due circuiti.
R2 100K
+
VDC
1
El1es12a - 05/12/98
ELETTRONICA APPLICATA I (DU)
Guida alle esercitazioni di laboratorio - AA 1999-2000
2.3 Limitatore
Montare il circuito sotto riportato (è un
unico circuito; cambia solo il verso di
inserzione del diodo)
a) Rilevare l’andamento della
tensione in uscita VU al variare
della tensione continua VDC nel
campo da -5 V a +5 V.
R 10K
V P = 3V
1N4007
VU
f = 10KHz
-5V / +5V
b) Ripetere la misura per segnali di
ingresso a 300 Hz; discutere le
differenze riscontrate.
V DC
R 10K
V P = 3V
1N4007
VU
f = 10KHz
-5V / +5V
V DC
2.4 Raddrizzatore con filtro
Misurare la componente continua
e il valore picco-picco della
componente variabile della
tensione V nel circuito a lato.
1N4007
VP = 3V
f = 10KHz
C 4.7n
R 10K
V
2
El1es12a - 05/12/98
