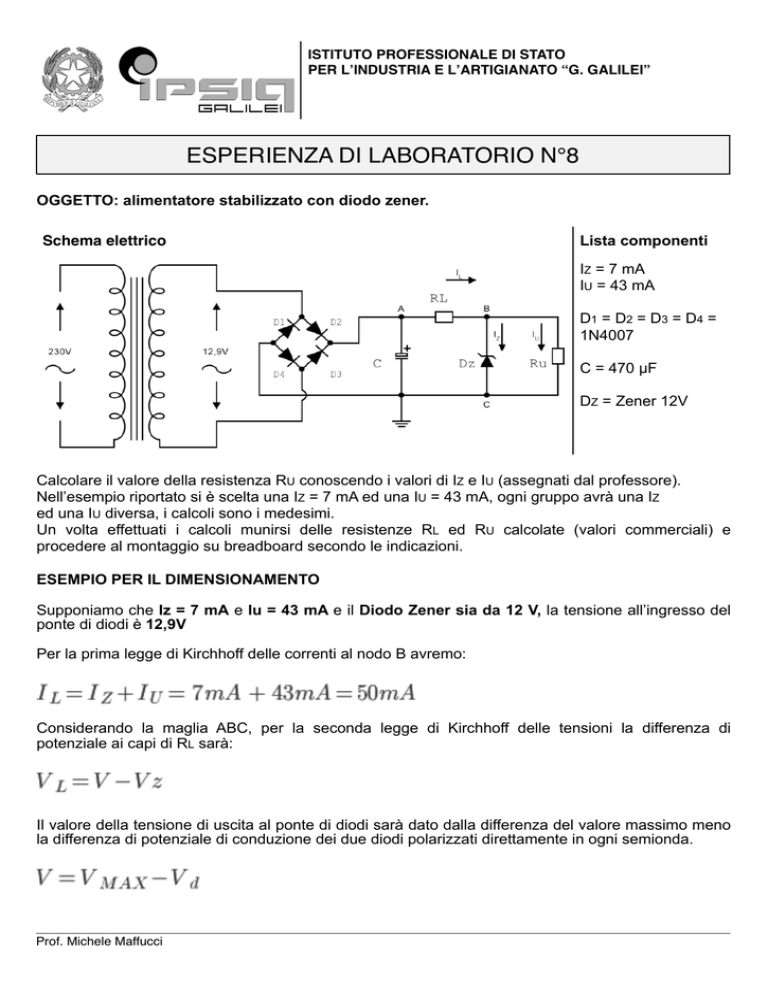

ISTITUTO PROFESSIONALE DI STATO
PER LʼINDUSTRIA E LʼARTIGIANATO “G. GALILEI”
ESPERIENZA DI LABORATORIO N°8
OGGETTO: alimentatore stabilizzato con diodo zener.
Schema elettrico
Lista componenti
IZ = 7 mA
IU = 43 mA
D1 = D2 = D3 = D4 =
1N4007
C = 470 µF
DZ = Zener 12V
Calcolare il valore della resistenza RU conoscendo i valori di IZ e IU (assegnati dal professore).
Nell’esempio riportato si è scelta una IZ = 7 mA ed una IU = 43 mA, ogni gruppo avrà una IZ
ed una IU diversa, i calcoli sono i medesimi.
Un volta effettuati i calcoli munirsi delle resistenze RL ed RU calcolate (valori commerciali) e
procedere al montaggio su breadboard secondo le indicazioni.
ESEMPIO PER IL DIMENSIONAMENTO
Supponiamo che Iz = 7 mA e Iu = 43 mA e il Diodo Zener sia da 12 V, la tensione all’ingresso del
ponte di diodi è 12,9V
Per la prima legge di Kirchhoff delle correnti al nodo B avremo:
Considerando la maglia ABC, per la seconda legge di Kirchhoff delle tensioni la differenza di
potenziale ai capi di RL sarà:
Il valore della tensione di uscita al ponte di diodi sarà dato dalla differenza del valore massimo meno
la differenza di potenziale di conduzione dei due diodi polarizzati direttamente in ogni semionda.
Prof. Michele Maffucci
IPSIA G. Galilei
Il valore massimo sarà:
La tensione all’uscita del ponte sarà:
da cui la d.d.p. ai capi di RL:
Conoscendo ora la tensione ai capi di RL e la corrente IL possiamo calcolare il valore di RL:
Sapendo che la tensione di uscita stabilizzata deve essere di 12V, possiamo calcolare il valore di RU:
I valori commerciali delle resistenze sono:
Per la valutazione della potenza della resistenza usiamo la formula:
Quindi RL dovrà essere da 1/4 di W, mentre RU dovrà essere da 1/2 W
Ricorda che tutte le informazioni sullo svolgimento della relazione le trovi nell’area riservata studenti
all’indirizzo:
http://www.maffucci.it/
Prof. Michele Maffucci
