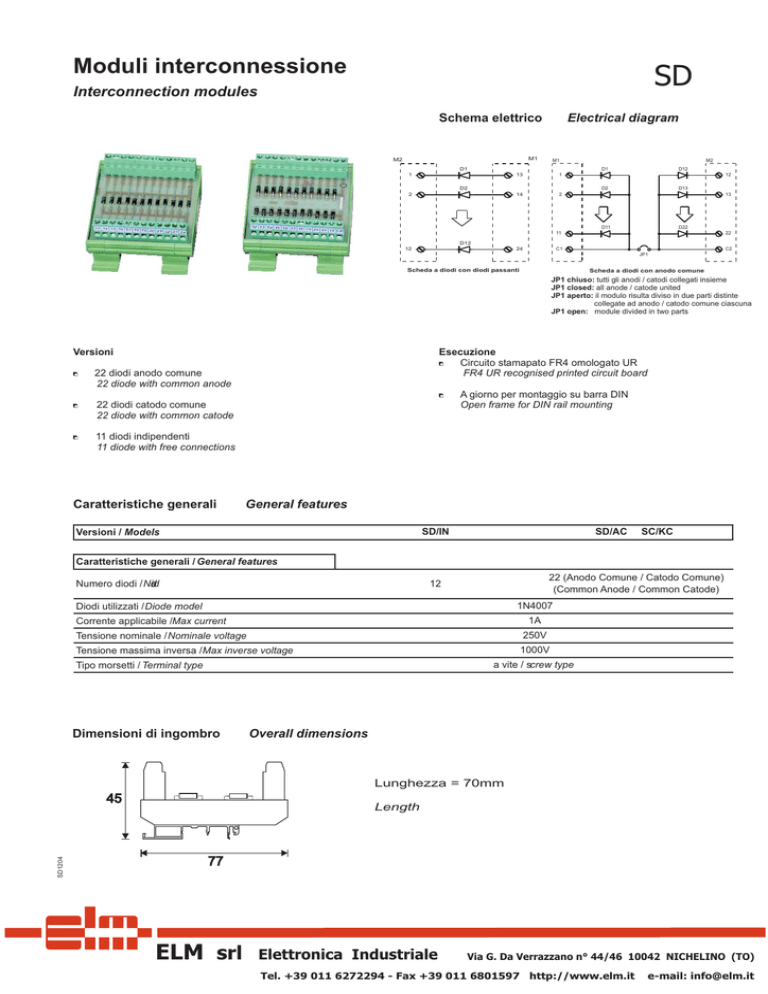

Moduli interconnessione
SD
Interconnection modules
Schema elettrico
Electrical diagram
M1
M2
M1
D1
D2
2
M2
D1
D12
D2
D13
1
13
1
14
12
2
13
D11
D22
22
11
D12
12
C2
C1
24
JP1
Scheda a diodi con diodi passanti
Scheda a diodi con anodo comune
JP1 chiuso: tutti gli anodi / catodi collegati insieme
JP1 closed: all anode / catode united
JP1 aperto: il modulo risulta diviso in due parti distinte
collegate ad anodo / catodo comune ciascuna
JP1 open: module divided in two parts
Versioni
/
22 diodi anodo comune
22 diode with common anode
/
22 diodi catodo comune
22 diode with common catode
/
11 diodi indipendenti
11 diode with free connections
Caratteristiche generali
Esecuzione
/
Circuito stamapato FR4 omologato UR
FR4 UR recognised printed circuit board
/
A giorno per montaggio su barra DIN
Open frame for DIN rail mounting
General features
SD/IN
Versioni / Models
SD/AC
SC/KC
Caratteristiche generali / General features
22 (Anodo Comune / Catodo Comune)
(Common Anode / Common Catode)
12
Numero diodi /Nio
ed
d
1N4007
Diodi utilizzati /Diode model
1A
Corrente applicabile /Max current
250V
Tensione nominale /Nominale voltage
1000V
Tensione massima inversa /Max inverse voltage
a vite / screw type
Tipo morsetti / Terminal type
Dimensioni di ingombro
Overall dimensions
Lunghezza = 70mm
SD1204
45
Length
77
ELM srl
Elettronica Industriale
Via G. Da Verrazzano n° 44/46 10042 NICHELINO (TO)
Tel. +39 011 6272294 - Fax +39 011 6801597 http://www.elm.it
e-mail: [email protected]
