INDIRIZZO: ITI ELETTRONICA E TELECOMUNICAZIONI CLASSE: 3

ANNO SCOLASTICO 2009/2010
INDIRIZZO: ITI ELETTRONICA E TELECOMUNICAZIONI
MATERIA: ELETTRONICA
CLASSE: 3
DOCENTE: RADICI LUCA

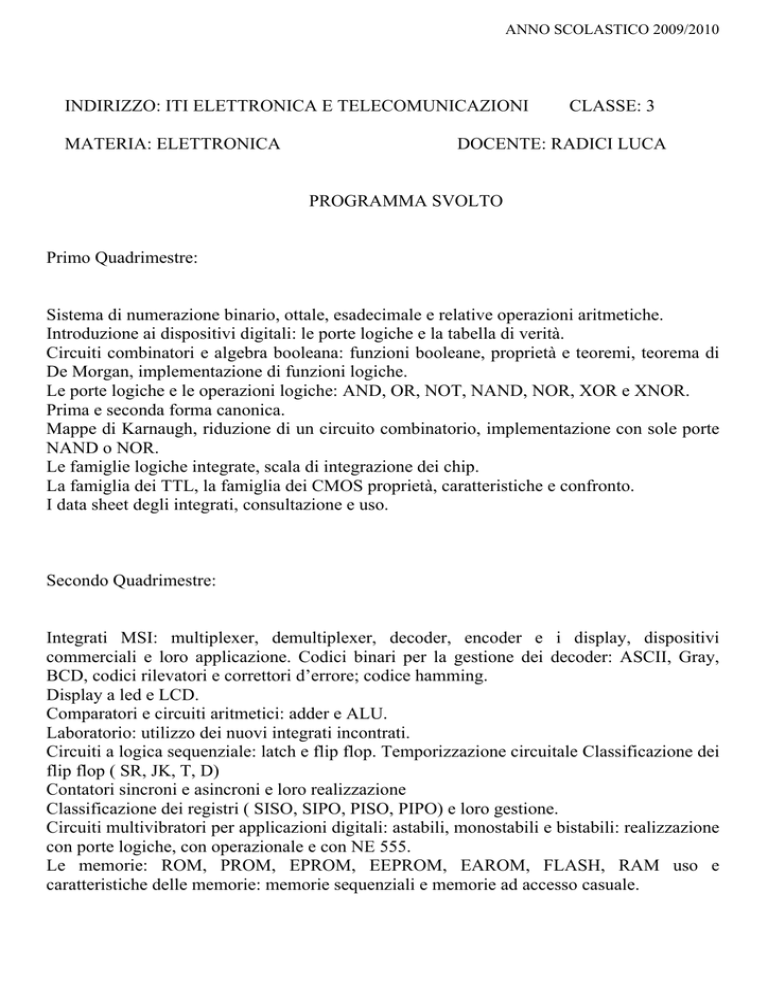

PROGRAMMA SVOLTO
Primo Quadrimestre:
Sistema di numerazione binario, ottale, esadecimale e relative operazioni aritmetiche.
Introduzione ai dispositivi digitali: le porte logiche e la tabella di verità.
Circuiti combinatori e algebra booleana: funzioni booleane, proprietà e teoremi, teorema di
De Morgan, implementazione di funzioni logiche.
Le porte logiche e le operazioni logiche: AND, OR, NOT, NAND, NOR, XOR e XNOR.
Prima e seconda forma canonica.
Mappe di Karnaugh, riduzione di un circuito combinatorio, implementazione con sole porte
NAND o NOR.
Le famiglie logiche integrate, scala di integrazione dei chip.
La famiglia dei TTL, la famiglia dei CMOS proprietà, caratteristiche e confronto.
I data sheet degli integrati, consultazione e uso.
Secondo Quadrimestre:
Integrati MSI: multiplexer, demultiplexer, decoder, encoder e i display, dispositivi
commerciali e loro applicazione. Codici binari per la gestione dei decoder: ASCII, Gray,
BCD, codici rilevatori e correttori d’errore; codice hamming.
Display a led e LCD.
Comparatori e circuiti aritmetici: adder e ALU.
Laboratorio: utilizzo dei nuovi integrati incontrati.
Circuiti a logica sequenziale: latch e flip flop. Temporizzazione circuitale Classificazione dei
flip flop ( SR, JK, T, D)
Contatori sincroni e asincroni e loro realizzazione
Classificazione dei registri ( SISO, SIPO, PISO, PIPO) e loro gestione.
Circuiti multivibratori per applicazioni digitali: astabili, monostabili e bistabili: realizzazione
con porte logiche, con operazionale e con NE 555.
Le memorie: ROM, PROM, EPROM, EEPROM, EAROM, FLASH, RAM uso e
caratteristiche delle memorie: memorie sequenziali e memorie ad accesso casuale.
ANNO SCOLASTICO 2009/2010
Laboratorio:
Verifica delle funzioni delle porte logiche
Realizzazione circuiti in prima e seconda forma canonica
Realizzazione di circuiti minimizzati con Karnaugh
Visione di circuiti con integrati TTL e MOS
Multiplexer 4051B
Circuito albero di Natale con circuiti combinatori
Circuiti con 4511 BCD/7 segmenti e display
Decoder BCD/ decimale
Comparatore binario a 4 bit 7485
Sommatore a 4 bit 7483
Latch SR enable con 4044B
Flip-Flop D
Contatore 7490 decoder 7447 e display
Contatore in modulo qualsiasi
Cronometro digitale
Astabile con porte logiche e operazionale e varianti per duty
INDICAZIONI E COMPITI PER GLI STUDENTI CON DEBITO FORMATIVO
Leggere gli appunti e svolgere gli esercizi fatti in classe copiandone il testo, eseguendolo,
confrontando il risultato e lo svolgimento con quello svolto in classe.
Sul libro di testo, per ogni capitolo, copiare il testo degli esercizi svolti all’interno del
capitolo e nella parte riservata agli esercizi svolti, eseguirli e poi verificare sul testo
svolgimento e risultato.
