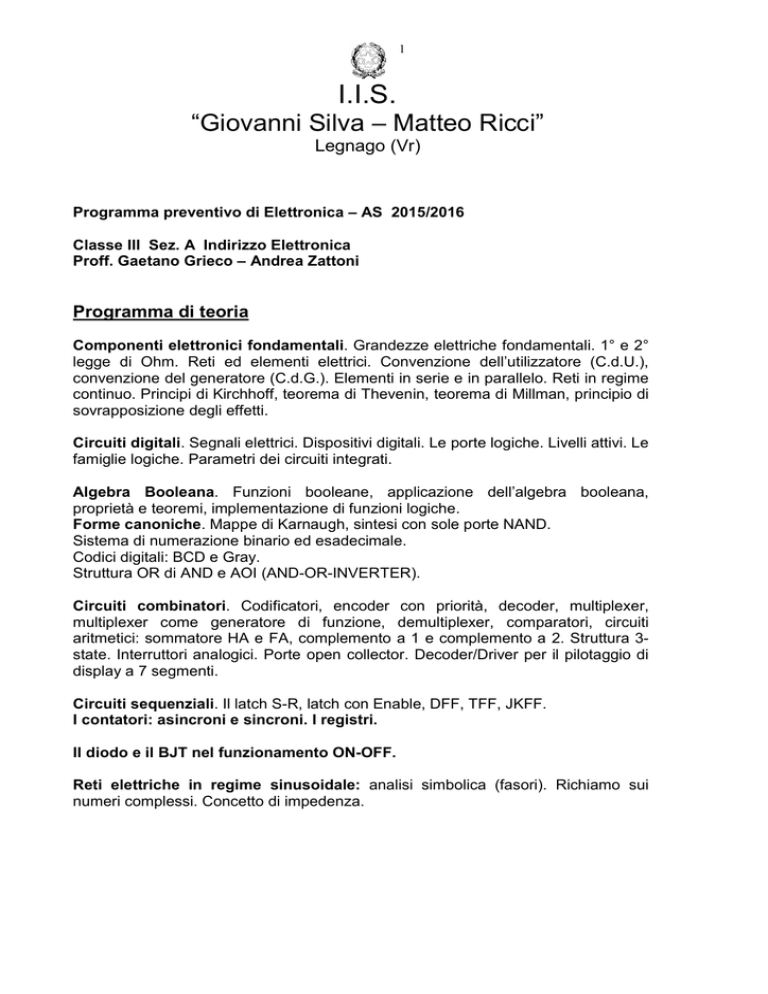

I.I.S.
1
“Giovanni Silva – Matteo Ricci”
Legnago (Vr)
Programma preventivo di Elettronica – AS 2015/2016
Classe III Sez. A Indirizzo Elettronica
Proff. Gaetano Grieco – Andrea Zattoni
Programma di teoria
Componenti elettronici fondamentali. Grandezze elettriche fondamentali. 1° e 2°
legge di Ohm. Reti ed elementi elettrici. Convenzione dell’utilizzatore (C.d.U.),
convenzione del generatore (C.d.G.). Elementi in serie e in parallelo. Reti in regime
continuo. Principi di Kirchhoff, teorema di Thevenin, teorema di Millman, principio di
sovrapposizione degli effetti.
Circuiti digitali. Segnali elettrici. Dispositivi digitali. Le porte logiche. Livelli attivi. Le
famiglie logiche. Parametri dei circuiti integrati.
Algebra Booleana. Funzioni booleane, applicazione dell’algebra booleana,
proprietà e teoremi, implementazione di funzioni logiche.
Forme canoniche. Mappe di Karnaugh, sintesi con sole porte NAND.
Sistema di numerazione binario ed esadecimale.
Codici digitali: BCD e Gray.
Struttura OR di AND e AOI (AND-OR-INVERTER).
Circuiti combinatori. Codificatori, encoder con priorità, decoder, multiplexer,
multiplexer come generatore di funzione, demultiplexer, comparatori, circuiti
aritmetici: sommatore HA e FA, complemento a 1 e complemento a 2. Struttura 3state. Interruttori analogici. Porte open collector. Decoder/Driver per il pilotaggio di
display a 7 segmenti.
Circuiti sequenziali. Il latch S-R, latch con Enable, DFF, TFF, JKFF.
I contatori: asincroni e sincroni. I registri.
Il diodo e il BJT nel funzionamento ON-OFF.
Reti elettriche in regime sinusoidale: analisi simbolica (fasori). Richiamo sui
numeri complessi. Concetto di impedenza.
I.I.S.
2
“Giovanni Silva – Matteo Ricci”
Programma di laboratorio
Legnago (Vr)
Misura della tensione
Misura della corrente
Equilibrio energetico e misura della potenza
Polarizzazione del LED con dimensionamento della resistenza di limitazione della corrente
STRUMENTAZIONE: alimentatore, multimetro, generatore di funzioni, oscilloscopio
Famiglia logica TTL: porte logiche fondamentali, multiplexer, decoder-demultiplexer, encoder,
decoder-driver per display a 7 segmenti, buffer 3-state, latch S-R, flip-flop JK, contatore
semplice e up-down, registro SIPO, Hex a trigger di Schmitt
NE555 come astabile
Realizzazione di un circuito per il comando e la sincronizzazione di una coppia di semafori posti
all’incrocio tra due strade.
