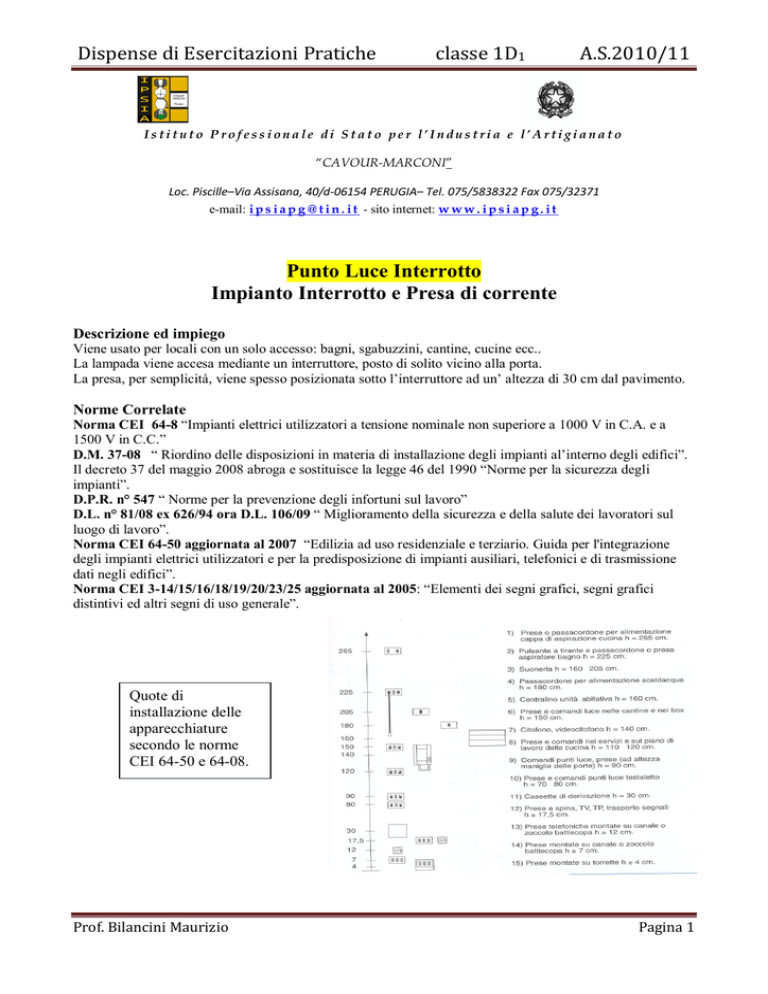

Punto Luce Interrotto Impianto Interrotto e Presa di corrente

Dispense di Esercitazioni Pratiche
classe 1D1
A.S.2010/11
Is tituto Profess ionale di Stato pe r l’Indus tria e l’Artigianato
“CAVOUR-MARCONI”
Loc. Piscille–Via Assisana, 40/d-06154 PERUGIA– Tel. 075/5838322 Fax 075/32371
e-mail: i p s i a p g @ t i n . i t - sito internet: w w w . i p s i a p g . i t
Punto Luce Interrotto
Impianto Interrotto e Presa di corrente
Descrizione ed impiego
Viene usato per locali con un solo accesso: bagni, sgabuzzini, cantine, cucine ecc..
La lampada viene accesa mediante un interruttore, posto di solito vicino alla porta.
La presa, per semplicità, viene spesso posizionata sotto l’interruttore ad un’ altezza di 30 cm dal pavimento.
Norme Correlate
Norma CEI 64-8 “Impianti elettrici utilizzatori a tensione nominale non superiore a 1000 V in C.A. e a
1500 V in C.C.”
D.M. 37-08 “ Riordino delle disposizioni in materia di installazione degli impianti al’interno degli edifici”.
Il decreto 37 del maggio 2008 abroga e sostituisce la legge 46 del 1990 “Norme per la sicurezza degli
impianti”.
D.P.R. n° 547 “ Norme per la prevenzione degli infortuni sul lavoro”
D.L. n° 81/08 ex 626/94 ora D.L. 106/09 “ Miglioramento della sicurezza e della salute dei lavoratori sul
luogo di lavoro”.
Norma CEI 64-50 aggiornata al 2007 “Edilizia ad uso residenziale e terziario. Guida per l'integrazione
degli impianti elettrici utilizzatori e per la predisposizione di impianti ausiliari, telefonici e di trasmissione
dati negli edifici”.
Norma CEI 3-14/15/16/18/19/20/23/25 aggiornata al 2005: “Elementi dei segni grafici, segni grafici
distintivi ed altri segni di uso generale”.
Quote di
installazione delle
apparecchiature
secondo le norme
CEI 64-50 e 64-08.
Prof. Bilancini Maurizio
Pagina 1
Dispense di Esercitazioni Pratiche
classe 1D1
Schema Funzionale
A.S.2010/11
Schema di montaggio
L= Fase ; N= Neutro; PE= Conduttore di protezione;
A=assemblaggi ( cassette, telai, assiemi di più componenti);
Schema Topografico
Conduttori
Apparecchiature
Giallo/verde per la linea PE
Azzurro-bleu per la linea N
Grigio-nero-marrone per la linea L
Rosso per il collegamento alla lampada
1 Interruttore unipolare
2 Portalampada
3 Presa 2P+T 10 A
Prof. Bilancini Maurizio
Pagina 2
Dispense di Esercitazioni Pratiche
classe 1D1
A.S.2010/11
Legenda simboli
Fonti:
Esercitazioni pratiche Vol.1 “Ortolani- Venturi” Ed. Hoepli
http://it.wikipedia.org
http://www.ceiweb.it/
Prof. Bilancini Maurizio
Pagina 3
Dispense di Esercitazioni Pratiche
classe 1D1
A.S.2010/11
SINTESI:
Punto luce interrotto - Permette il comando da un unico punto di una o più lampade in gruppo.
Può essere adatto per locali con un unico ingresso come ad esempio, bagno, cucina, sgabuzzino, ecc.
Per la realizzazione di questo circuito si utilizza un interruttore che dispone di due morsetti.
Per ragioni di sicurezza al morsetto centrale deve essere collegato il conduttore nero di fase L1 mentre al contatto
centrale del portalampade, punto meno accessibile, deve essere collegato il conduttore grigio collegato in uscita sul
secondo morsetto dell'interruttore.
Azionando l'interruttore si vuole interrompere il conduttore di fase che alimenta la lampada per garantire maggiore
sicurezza durante la sostituzione della lampada.
Dal secondo morsetto del portalampade si chiude il circuito, mediante il conduttore blu chiaro, al neutro di alimentazione
N.
Fonte: Elektro.it
