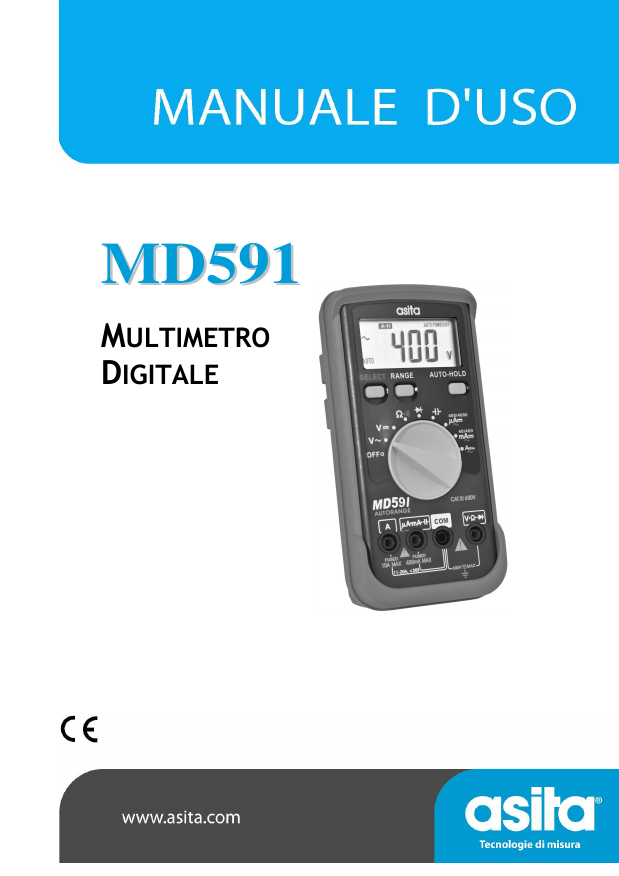

Manuale d’uso “Multimetro digitale mod.MD591”
MD 5 9 1
MULTIMETRO
DIGITALE
-1-
Manuale d’uso “Multimetro digitale mod.MD591”
-2-
Manuale d’uso “Multimetro digitale mod.MD591”
ATTENZIONE
Questo strumento è stato progettato per prevenire infortuni
all’operatore se correttamente e propriamente usato. Tuttavia,
nessuna progettazione ingegneristica può rendere sicuro uno
strumento se esso non viene usato e mantenuto con le dovute
attenzioni e precauzioni e nel rispetto delle norme.
Questo manuale deve essere letto attentamente e per intero prima di
compiere una qualsiasi misurazione. La mancata osservanza delle
istruzioni e delle norme di sicurezza, può causare danni sia
all'operatore che allo strumento.
AVVERTIMENTO
Ogni qualvolta si tema che le misure di protezione siano state
ridotte, occorre mettere l'apparecchio fuori servizio e impedirne
ogni funzionamento involontario.
Qualsiasi manovra
sullo strumento
deve essere effettuata
unicamente quando i terminali di misura sono disinseriti dalla linea.
Questo strumento serve alla misura di grandezze elettriche. Esso
deve pertanto essere usato da personale competente conscio dei
rischi propri dell'elettricità e a conoscenza delle norme di sicurezza
relative. Alle caratteristiche ed avvertenze riportate su questo
manuale, vanno aggiunte e considerate tutte le norme di sicurezza,
di carattere generale e quelle definibili come “uso appropriato”.
-3-
Manuale d’uso “Multimetro digitale mod.MD591”
SEGNALAZIONI SULLO STRUMENTO
Prestare attenzione! Consultare il manuale !
Indica il terminale di messa a terra
Indica doppio isolamento (CEI EN 61010-1)
Fusibile
Corrente alternata (c.a.)
Corrente continua (c.c.)
-4-
Manuale d’uso “Multimetro digitale mod.MD591”
INDICE
1.
INTRODUZIONE
p. 6
2.
PRECAUZIONI GENERALI
p. 7
3.
NOMENCLATURA DELLE PARTI E FUNZIONI
p. 11
4.
FUNZIONE DI SPEGNIMENTO AUTOMATICO
p. 15
5.
5.1
5.2
5.3
5.4
5.5
5.6
PROCEDURE DI MISURA
Misura di tensione
Misura di resistenza
Prova di continuità con segnalazione acustica
Prova diodi
Misura di corrente
Misura di capacità
p. 16
p. 16
p. 18
p. 19
p. 20
p. 21
p. 23
6.
6.1
6.2
6.3
SOSTITUZIONE DELLE BATTERIE E DEI FUSIBILI
Sostituzione delle batterie
Sostituzione dei fusibili
Procedure di sostituzione batterie/fusibili
p. 24
p. 24
p. 25
p. 26
7.
7.1
SPECIFICHE TECNICHE
Scale di misura e precisioni
p. 27
p. 28
8.
CONTROLLO DELLE TARATURE
p. 29
9.
TRATTAMENTO DEI RIFIUTI
p. 30
-5-
Manuale d’uso “Multimetro digitale mod.MD591”
1.
INTRODUZIONE
Vi ringraziamo per aver scelto il MULTIMETRO DIGITALE PORTATILE
mod. MD591 asita.
Al fine di ottenere le massime prestazioni dal Vs. strumento, leggete
attentamente questo manuale ed utilizzate lo strumento sempre nella
maniera qui descritta.
Al ricevimento dello strumento, controllare accuratamente che non abbia
subito danni durante il trasporto. Se vi sono possibilità che lo strumento
abbia subito danni o se sembra non funzionare correttamente, contattate
il Vs. rivenditore di fiducia o il servizio tecnico asita.
La confezione ora in Vs. possesso deve contenere:
a)
b)
c)
d)
Multimetro digitale mod. MD591
Coppia terminali di misura
Guscio di protezione
Manuale d’uso
-6-
N°1
N°1
N°1
N°1
Manuale d’uso “Multimetro digitale mod.MD591”
2.
PRECAUZIONI GENERALI
•
Al fine di prevenire shock elettrici, prestare particolare attenzione
nella misura di segnali con tensione superiori a 60 V c.c. o 30 V
c.a. rms.
•
Non applicare sugli ingressi segnali di valore superiore ai
massimi ammessi. Il mancato rispetto di questa norma potrebbe
provocare danni allo strumento e nella peggiore delle ipotesi
all’operatore stesso.
•
Non custodire lo strumento in aree esposte a raggi solari diretti,
alte temperature, umidità o condensa.
•
Quando appare il simbolo
, le batterie si stanno esaurendo.
Provvedere alla sostituzione (riferirsi allo specifico paragrafo).
•
Dopo l'uso, posizionare sempre il selettore funzioni su "OFF".
•
Tenere lo strumento asciutto e non usarlo con le mani umide.
•
E’ buona norma eseguire le misure a valle dei dispositivi di protezione dell’impianto. A monte di tale dispositivo, infatti, la corrente, non essendo limitata, può raggiungere valori elevati in
condizione di cortocircuito; questo può essere pericoloso sia per
lo strumento che per l’operatore.
•
Non utilizzare mai lo strumento con la cassa aperta o malamente
chiusa.
•
Al fine di prevenire shock elettrici, non utilizzare lo strumento su
linee con tensione superiore a 600 V c.a. RMS rispetto a terra
(CAT III).
•
La precisione della misura può essere influenzata dalla
presenza di forti campi magnetici esterni generati da
trasformatori, conduttori percorsi da elevate correnti, o forti
campi elettrici esterni generati da apparecchiature di
radiotrasmissione.
•
Quando lo strumento rimane inutilizzato per un lungo periodo di
tempo, rimuovere le batterie prima di immagazzinarlo.
-7-
Manuale d’uso “Multimetro digitale mod.MD591”
•
Non cortocircuitare i poli delle batterie esauste, non cercare di
smontarle e non gettarle nel fuoco. Non disperdere le batterie
esauste nell’ambiente ma, depositarle negli appositi contenitori.
•
Pulire delicatamente la superficie dello strumento con un
panno soffice inumidito con un po’ d’acqua o detergente delicato.
Evitare di pulire lo strumento usando prodotti contenenti solventi
organici come benzina, alcool, acetone, etere, chetone, diluente
o gasolio.
Tali agenti potrebbero scolorire o danneggiare le parti plastiche
dello strumento fino a ridurne le caratteristiche di isolamento.
•
Tenere i puntali di misura con le dita al riparo dell’apposita
barriera di protezione.
•
Prima di eseguire la prova, accertarsi di aver programmato sullo
strumento la funzione e la portata di misura idonea. Qualora si
misuri una grandezza di valore sconosciuto, impostare sempre lo
strumento nella portata massima per poi passare ad un valore
inferiore se necessario.
•
Accertarsi di aver scollegato lo strumento dal circuito in prova
prima di agire sul selettore funzioni.
•
Non utilizzare il multimetro in atmosfera con gas esplosivo o
infiammabile.
-8-
Manuale d’uso “Multimetro digitale mod.MD591”
CATEGORIE DI MISURA
Per assicurare all’operatore un impiego sicuro dello strumento in
funzione della dislocazione dell’oggetto in misura (circuito primario,
quadro di derivazione, presa di alimentazione), la normativa CEI EN
61010-2-030 stabilisce diversi livelli di sicurezza identificati dalla CAT
II fino alla CAT IV e chiamati categorie di misura.
La categoria di misura è determinata in funzione delle possibilità
dell’apparecchio di sopportare le sollecitazioni dei transitori del circuito a
cui è collegato durante la misura o la prova. Le categorie più elevate,
identificano ambienti applicativi più vicini alla fonte di alimentazione,
laddove cioè, sono necessari maggiori accorgimenti di protezione.
Maggiore sarà la distanza del punto di misura dalla fonte di alimentazione,
maggiore sarà l’attenuazione naturale della sovratensione che può
verificarsi in un sistema di distribuzione dell’energia.
Le categorie di misura sono classificate come segue:
CAT II Identifica uno strumento idoneo per misure su circuiti
collegati direttamente ai punti di utilizzo (prese o similare)
dell'installazione a bassa tensione.
Questa parte dell'installazione dovrebbe avere un minimo di
tre livelli di protezione contro le sovracorrenti tra il
trasformatore MT/BT e i punti di collegamento del circuito di
misura.(esempi: elettrodomestici, utensili portatili e similari
attrezzatura)
CAT III Identifica uno strumento idoneo per misure sull’impianto di
distribuzione dell’energia elettrica all’interno di edifici. Questa
parte dell'installazione dovrebbe avere un minimo di due
livelli di protezione contro le sovracorrenti tra il trasformatore
MT/BT e i punti di collegamento del circuito di misura.
(esempi: misure su quadri di distribuzione, cablaggi compresi
i cavi, le barre di connessione, le scatole di giunzione, gli
interruttori, le prese delle installazioni fisse e gli apparecchi
destinati all’impiego industriale e altre apparecchiature, per
esempio i motori fissi con collegamento ad un impianto fisso
ecc.)
CAT IV Identifica uno strumento idoneo per misure su di una
sorgente di un’installazione a bassa tensione. Questa parte
-9-
Manuale d’uso “Multimetro digitale mod.MD591”
dell'installazione dovrebbe avere un minimo di un livello di
protezione contro le sovracorrenti tra il trasformatore MT/BT
e i punti di collegamento del circuito di misura. (misure sui
dispositivi installati prima dei fusibili o degli interruttori di
protezione dalle sovracorrenti)
A causa della pericolosità delle elevate correnti di corto
circuito ad elevata energia, occorre estrema attenzione
durante l’applicazione delle misure nei luoghi classificati con
CAT IV. Osservare tutte le precauzioni necessarie al fine di
evitare ogni possibilità di corto circuito.
Un’elevata categoria di misura identifica circuiti più vicini alla
fonte di alimentazione e quindi la possibile presenza di
transitori con ampiezza maggiore, ne consegue che uno
strumento progettato per categoria III, sopporta una
sovratensione maggiore rispetto allo strumento progettato per
categoria II. Utilizzare uno strumento di categoria II, in ambiente
identificato con categoria III o IV, può risultare pericoloso.
Leggenda:
0
CAT II
CAT III
CAT IV
: Altri circuiti che non sono connessi direttamente alla rete
: Categoria di misura II
: Categoria di misura III
: Categoria di misura IV
- 10 -
Manuale d’uso “Multimetro digitale mod.MD591”
3.
NOMENCLATURA DELLE PARTI E FUNZIONI
5
4
6
3
1
2
1. Selettore funzioni
Accende e spegne lo strumento e
permette la selezione della
funzione di misura
2. Terminale di misura
“A”: Ingresso di misura della
corrente con portata 10A.
“µ
µA - mA” Ingresso di misura:
della corrente con portate fino
a 400mA e della capacità.
“V/
” Ingresso di misura
della tensione, della resistenza, prova continuità e diodi.
“COM” Ingresso comune per
tutte le misure.
- 11 -
3. Tasto “RANGE” Premere il
tasto per selezionare
manualmente le portate di
misura (R-H). Mantenere
premuto per 1 s. per tornare
alla selezione automatica
4. Tasto “SELECT” Premere il
tasto per selezionare le
funzioni secondarie.
5. Display
Display LCD 4300 conteggi.
6. Tasto “AUTO HOLD” Abilita
e disabilita la funzione di
memoria display automatica.
Manuale d’uso “Multimetro digitale mod.MD591”
DISPLAY
Indicazioni
sul display
Legenda
Misura di segnali in c.c.
Misura di segnali in c.a.
Polarità negativa
AUTO
Selezione automatica della portata
Prova continuità
Prova diodi
Funzione DATA HOLD automatico attiva
Batterie scariche
Unità di misura della resistenza
nF, µF
Unità di misura della capacità
mV, V
Unità di misura della tensione
µA, mA, A
Unità di misura della corrente
Indicazione numerica del valore misurato
Selezione manuale della portata
Azzeramento attivo nella misura di capacità
AUTO POWER OFF Funzione di spegnimento automatico
- 12 -
Manuale d’uso “Multimetro digitale mod.MD591”
SELETTORE FUNZIONI
Indicazioni
sullo strumento
OFF
Funzione
Spegnimento dello strumento
Misura di tensione in c.a.
Misura di tensione in c.c.
Misura di resistenza/prova continuità
Prova diodi
Misura di capacità
Misura di corrente fino a 4000 µA c.c. e c.a.
Misura di corrente fino a 400 mA c.c. e c.a.
Misura di corrente fino a 10 A c.c. e c.a.
TASTO SELECT
Tasto di selezione attivo nelle seguenti funzioni:
Per selezionare la misura di resistenza o
la prova continuità
Per attivare la funzione di azzeramento
nella misura della capacità
Per selezionare la misura c.a. o c.c.
- 13 -
Manuale d’uso “Multimetro digitale mod.MD591”
FUNZIONE DATA HOLD AUTOMATICO (AUTO-HOLD)
Questa funzione permette di memorizzare sul display la misura in
maniera automatica, senza lasciare dalle mani i puntali di prova.
Pertanto, tale funzione è particolarmente utile quando non è
possibile leggere il valore rilevato durante l’esecuzione della prova
(ad esempio durante la misura in un luogo scarsamente illuminato)
1.
Premendo il tasto “AUTO-HOLD” sul display appare l’indicazione “A-H”.
2.
Collegare i puntali di misura all’oggetto in prova.
Successivamente allo stabilizzarsi del valore in misura, lo
strumento genera una segnalazione acustica intermittente.
3.
Rimuovere i puntali di misura dall’oggetto in prova. Il valore
misurato, immediatamente prima di rimuovere i puntali, viene
memorizzato sul display.
4.
Ripetere le operazioni esposte dal punto 2, per effettuare nuove
misurazioni bloccando il risultato sul display.
5.
Premere nuovamente il tasto “AUTO-HOLD” per disattivare la
funzione, sul display scompare l’indicazione “A-H”.
Nota
La funzione di “AUTO-HOLD” non è attiva nelle portate 400mV/4V
c.c. e nella funzione di misura della corrente c.c. e c.a.
Nella misura della capacità, la funzione “AUTO-HOLD” richiede
alcuni secondi prima di ottenere un effetto efficace.
La funzione “AUTO-HOLD” non può essere applicata su segnali
instabili.
SELEZIONE MANUALE DELLA PORTATA
All’accensione lo strumento si predispone nella modalità di selezione
automatica della portata, sul display è visualizzata l’indicazione “AUTO”.
Per impostare manualmente la portata premere ripetutamente il tasto
“RANGE” fino a selezionare quella desiderata. Per ritornare nella
modalità di selezione automatica mantenere premuto il tasto
“RANGE” per circa 1s, sul display appare nuovamente l’indicazione
“AUTO”.
- 14 -
Manuale d’uso “Multimetro digitale mod.MD591”
4.
FUNZIONE DI SPEGNIMENTO AUTOMATICO
Tale funzione permette lo spegnimento automatico dello strumento
trascorsi circa 20 min. dall’ultima operazione.
Un minuto prima dello spegnimento lo strumento avvisa l’operatore
tramite segnalazione acustica.
Premere un tasto o agire sul selettore funzione (esclusa la posizione
OFF) per rimandare lo spegnimento dello strumento di ulteriori 20
min dall’ultima operazione o riattivare la funzione di misura.
Per disattivare la funzione di spegnimento automatico, accendere lo
strumento mantenendo premuto il tasto “SELECT”.
Sul display scompare l'indicazione "AUTO POWER OFF".
Spegnere e riaccendere lo strumento per abilitare nuovamente la
funzione di spegnimento automatico.
- 15 -
Manuale d’uso “Multimetro digitale mod.MD591”
5.
PROCEDURE DI MISURA
ISPEZIONE PRELIMINARE ALLA MISURA
Non utilizzare lo strumento se i puntali di prova risultano danneggiati
o se i cavi di collegamento risultano privi di isolamento.
É opportuno ricordare che, particolarmente su certe "linee
elettriche" di potenza si possono verificare "spikes" di molte
volte il valore nominale. Ciò deve essere considerato
ogni qualvolta ci si appresta ad effettuare una misura.
5.1
Misura di TENSIONE (V)
ATTENZIONE
La massima tensione ammessa sugli ingressi dello strumento è
di 600V. Non misurare mai tensione superiore a questo limite.
La mancata osservanza di questa norma può provocare
danni all’operatore ed allo strumento.
Inserire il puntale rosso nel terminale
nel terminale COM.
1. Posizionare il selettore funzioni su "
tensione continua (c.c.) oppure su "
alternata (c.a.).
dello strumento e il nero
" per eseguire misure di
" per misure di tensione
2. Collegare i puntali di prova in parallelo al circuito da misurare. Per
misure di tensione continua collegare il puntale nero al polo negativo
del circuito in prova mentre, il puntale rosso al polo positivo.
Invertendo le polarità lo strumento visualizzerà un risultato negativo.
3. Leggere il risultato della misura sul display dello strumento.
4. Terminata la misura scollegare lo strumento dal circuito in esame.
- 16 -
Manuale d’uso “Multimetro digitale mod.MD591”
Misura della tensione alternata
Misura della tensione continua
Puntale rosso (+)
Puntale nero (-)
Nota:
Nella portata 400mV, mantenendo i puntali scollegati, lo strumento
può visualizzare sul display un valore variabile a seguito di una
tensione indotta sui puntali stessi.
Ciò non rappresenta un malfunzionamento dello strumento.
- 17 -
Manuale d’uso “Multimetro digitale mod.MD591”
5.2
Misura di RESISTENZA (Ω
Ω)
ATTENZIONE
Non applicare tensione sugli ingressi quando si misura in resistenza.
In caso contrario si potranno avere danni sia all'unità che all'operatore.
É assolutamente necessario accertarsi che il circuito in esame
non sia sotto tensione e che eventuali condensatori esistenti nel
circuito stesso siano scarichi.
1. Inserire il puntale rosso nel terminale
il nero nel terminale COM.
2. Posizionare il selettore funzioni su “
dello strumento e
”.
3. Collegare i puntali di prova al circuito da misurare.
4. Leggere il risultato della misura sul display dello strumento.
5. Terminata la misura scollegare lo strumento dal circuito in esame.
Puntale nero (-)
Puntale rosso (+)
Nota
Non toccare il terminale di contatto dei puntali di prova durante la
misura, il risultato visualizzato sul display potrebbe essere
influenzato dalla resistenza del corpo umano.
- 18 -
Manuale d’uso “Multimetro digitale mod.MD591”
5.3
Prova di CONTINUITÀ con segnalazione acustica (
ATTENZIONE
Non applicare tensione sugli ingressi per la prova di continuità.
In caso contrario si potranno avere danni sia all'unità che all'operatore.
É assolutamente necessario accertarsi che il circuito in esame
non sia sotto tensione e che eventuali condensatori esistenti nel
circuito stesso siano scarichi.
1. Inserire il puntale rosso nel terminale
il nero nel terminale COM.
dello strumento e
2. Ruotare il selettore funzioni sulla posizione “
“ e premere il
tasto “SELECT” per abilitare la segnalazione acustica, sul
display appare il simbolo
.
3. Collegare i puntali di prova al circuito di cui si vuole verificare
la continuità.
4. La prova di continuità è confermata da una segnalazione
acustica (attivazione per valori < 50 Ω) e da un valore di
resistenza visualizzato sul display.
5. Terminata la misura scollegare lo strumento dal circuito in esame.
Puntale nero (-)
- 19 -
Puntale rosso (+)
)
Manuale d’uso “Multimetro digitale mod.MD591”
5.4
Prova DIODI (
)
ATTENZIONE
Non applicare tensione sugli ingressi per la prova diodi.
In caso contrario si potranno avere danni sia all'unità che all'operatore.
É assolutamente necessario accertarsi che il circuito in esame
non sia sotto tensione e che eventuali condensatori esistenti nel
circuito stesso siano scarichi.
1. Inserire il puntale rosso nel terminale
il nero nel terminale COM.
2. Ruotare il selettore funzioni sulla posizione
dello strumento e
.
3. Collegare il puntale di prova rosso all’anodo del diodo ed il nero
al catodo (fig.1). Quando il diodo è efficiente il display mostra un
valore compreso tra 0.5 e 0.7 V o tra 1.5 e 2 V per i diodi led.
4. Invertire la posizione dei puntali di prova ai capi del diodo (fig.2)
e verificare il risultato sul display che può essere:
- “---”: diodo efficiente
- “caduta di tensione prossima allo zero in entrambe le direzioni”:
diodo in corto circuito
- “---“ in entrambe le direzioni: diodo interrotto
5. Terminata la misura scollegare lo strumento dal circuito in esame.
Fig. 1
Puntale nero (-)
Puntale rosso (+)
Fig. 2
Puntale nero (-)
Puntale rosso (+)
Puntale rosso (+)
- 20 -
Puntale nero (-)
Manuale d’uso “Multimetro digitale mod.MD591”
5.5
Misura di CORRENTE
ATTENZIONE
• Al fine di prevenire eventuali "shock" elettrici, togliere alimenta-
zione al circuito in esame prima di collegare i puntali di misura.
Non applicare mai tensioni tra gli ingressi dello strumento
quando questo è predisposto per la misura di corrente.
• Non misurare corrente di valore superiore al massimo
ammesso in funzione della portata selezionata:
portate µA:
4000 µA c.c., c.a. rms max
portate mA :
400 mA c.c., c.a. rms max
portata A:
10 A c.c., c.a. rms max.
con questi accorgimenti:
fino a 6A in modo continuativo;
da 6A a 10A per max 60 secondi
(t<=35°C) con riposo di 5 minuti
1. Inserire il puntale nero nel terminale COM dello strumento e il puntale
rosso nel terminale µA/mA per misure di corrente fino a 400 mA o nel
terminale A per misure di elevate correnti fino a 10A. Predisporre lo
strumento nella portata di corrente maggiore se non si conosce il
valore del segnale in misura.
Puntale rosso (+)
Puntale rosso (+)
Puntale rosso (+)
Puntale nero (-)
Puntale nero (-)
Puntale nero (-)
- 21 -
Manuale d’uso “Multimetro digitale mod.MD591”
2. Relativamente al valore da misurare ed ai terminali utilizzati,
ruotare il selettore funzioni sulla posizione µA oppure mA oppure A
e premere il tasto “SELECT” per selezionare la misura in
continua (c.c.) o alternata (c.a.).
3. Collegare i puntali di prova in serie al carico.
Per misure di corrente continua (c.c.) collegare il puntale nero
al polo negativo e il rosso a quello positivo. Invertendo le
polarità lo strumento visualizzerà un risultato negativo.
Alimentare il circuito in esame.
4. Leggere il risultato della misura sul display dello strumento.
5. Terminata la misura togliere tensione al circuito e scollegare lo
strumento dal componente in esame.
Nota
Gli ingressi di corrente µA/mA e A sono protetti tramite fusibile.
Nel caso in cui lo strumento non esegue la misura di corrente verificare il
fusibile, potrebbe essere intervenuto a seguito di una errata inserzione
(vedi capitolo “Sostituzione delle batterie e dei fusibili”).
- 22 -
Manuale d’uso “Multimetro digitale mod.MD591”
5.6
Misura di CAPACITA’ (
)
ATTENZIONE
Non applicare tensione sugli ingressi per la prova del condensatore.
In caso contrario si potranno avere danni sia all'unità che all'operatore.
É assolutamente necessario accertarsi che il condensatore in esame
non sia sotto tensione e che lo stesso sia scarico.
1.
Inserire il puntale rosso nel terminale
e il nero nel terminale COM.
2.
Ruotare il selettore funzioni sulla posizione
3.
Premere il tasto SELECT per azzerare il valore della capacità
parassita visualizzata sul display a terminali aperti.
Successivamente sul display appare l’indicazione
e il valore
visualizzato sarà prossimo allo zero.
4.
Collegare i puntali di prova alla capacità da misurare.
5.
Leggere il risultato della misura sul display dello strumento dopo
che il valore mostrato si è stabilizzato.
6.
Terminata la misura scollegare lo strumento dal componente in esame.
Puntale rosso (+)
dello strumento
.
Puntale nero (-)
Nota
La funzione di azzeramento del valore della capacità parassita non è
attiva nelle portate diverse da 20nF.
- 23 -
Manuale d’uso “Multimetro digitale mod.MD591”
6.
SOSTITUZIONE DELLE BATTERIE E FUSIBILI
ATTENZIONE
Prima di sostituire batterie e fusibili accertarsi di aver scollegato
i puntali di misura dal circuito in prova e dai terminali di ingresso
del tester stesso.
Al termine delle operazioni, richiudere sempre lo strumento
con le apposite viti. Non usare mai lo strumento
con la cassa aperta o malamente chiusa.
6.1
SOSTITUZIONE DELLE BATTERIE
Quando la tensione di alimentazione scende al di sotto del valore
minimo lo strumento visualizza sul display il simbolo di batterie
scarica “
“.
Provvedere immediatamente alla sostituzione delle batterie.
Questo strumento è fornito completo di batterie. Siccome le batterie
si scaricano naturalmente con il passare del tempo, è opportuno
verificare la condizione di carica e, se necessario, sostituirle. La
sostituzione delle batterie è a carico dell’acquirente e non rientra
nelle situazioni soggette a garanzia.
−
−
−
Non smontare o incendiare le batterie. Entrambi le azioni sono
estremamente pericolose.
Non usare batterie aventi caratteristiche diverse da quelle
specificate (1.5 V tipo AAA).
Gettare le batterie scariche negli appositi contenitori.
- 24 -
Manuale d’uso “Multimetro digitale mod.MD591”
6.2
SOSTITUZIONE DEI FUSIBILI
Per la protezione degli ingressi µA/mA e A sono presenti due fusibili.
Se, nella conduzione di una misura di corrente lo strumento non
visualizza alcun valore, potrebbe significare che il fusibile è
intervenuto.
ATTENZIONE!
NON CORTOCIRCUITARE I PORTAFUSIBILI,
CIÓ ELIMINEREBBE QUALSIASI PROTEZIONE.
Questo strumento é protetto da fusibili aventi le seguenti caratteristiche:
Terminali µA/mA:
Terminale A:
FF0.5A/660 V (IR 100kA@660V) - ∅ 5x20mm
FF10A/600V (IR [email protected].) - ∅ 6.3x32mm
Fusibili con caratteristiche non perfettamente equivalenti possono
non offrire le stesse caratteristiche di protezione e/o funzionamento.
- 25 -
Manuale d’uso “Multimetro digitale mod.MD591”
6.3
PROCEDURE DI SOSTITUZIONE BATTERIE/FUSIBILI
1. Scollegare i puntali di prova dal punto in misura e dai terminali
dello strumento. Spegnare il multimetro portando il selettore
funzioni su “OFF”.
2. Rimuovere il guscio di protezione in gomma per accedere e
svitare le viti di fissaggio della cassa posteriore.
3. Rimuovere la cassa posteriore.
4. Rimuovere le batterie usate e sostituirle con le nuove
accertandosi di avere rispettato le polarità, o procedere con la
sostituzione del/i fusibile/i.
5. Rimontare la cassa sul retro del tester assicurandola con le
apposite viti.
Cassa posteriore
Batterie
Viti di fissaggio
Vano batterie
Fusibile: FF10A/600V
Fusibile : FF0.5A/660V
- 26 -
Manuale d’uso “Multimetro digitale mod.MD591”
7.
SPECIFICHE TECNICHE
Display: LCD a 4300* conteggi max. Visualizzazione dell’unità di misura e
indicazione della funzione selezionata, indicazione “-“ quando
applicata una tensione negativa e indicazione di batterie scariche.
*(210 conteggi per la prova diodi, 2300 per la misura della capacità)
Velocità di aggiornamento: 2 volt/s.
Cambio scala: automatico o manuale
Indicazione di oltrescala: “OL” contemporaneamente alla segnalazione
acustica
Temperatura/umidità di esercizio: da 0°a 50°C;
UR max 80 % (fino a 40°C), UR max 70 % (da 40°a 50°C)
(senza condensa)
Temperatura/umidità di conservazione: da -10°a 60°C, UR max 70 %
(senza condensa)
Altitudine: 2000 m max (per uso interno)
Effetti dei campi elettrici esterni: in un campo elettrico esterno di
3V/m, incrementa l’errore del 5% in tutte le portate
Alimentazione: batterie 2 x 1.5 V tipo AAA
Durata delle batterie: 600 ore circa con batterie alcaline (funzione V c.c.)
Spegnimento automatico: dopo 20 min di inutilizzo
Dimensioni/massa: 155 x 74 x 31 mm circa; 240g circa
(guscio di protezione escluso)
Riferimenti normativi:
Sicurezza:
EMC:
CEI EN 61010-1
CEI EN 61010-2-030
Grado di inquinamento 2
Categoria di misura: III 600V
CEI EN 61010-031/A1
CEI EN 61326-1
Accessori in dotazione: puntali di prova rosso e nero, guscio di
protezione, batterie, manuale.
- 27 -
Manuale d’uso “Multimetro digitale mod.MD591”
SCALE DI MISURA E PRECISIONI
7.1
(Condizioni: 23°C±5°C; UR max 70%)
0.1m V
4V
0.001 V
(V c.c.)
40V
400 V
600 V
0.01 V
0.1 V
1V
AC V *1
4V
0.001 V
40 V
400 V
600 V
400 Ω
4 kΩ
40 kΩ
400 kΩ
4 MΩ
40 MΩ
2
400µA*
4000µA
40 mA*2
400 mA
10 A *3
400µA*2
4000µA
40 mA*2
400 mA
10 A *3
20 nF
200 nF
2 µF
20 µF
200 µF
0.01 V
0.1 V
1V
0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
0.01 MΩ
0.1µA
1 µA
0.01 mA
0.1 mA
0.01 A
0.1µA
1 µA
0.01 mA
0.1 mA
0.01 A
0.01 nF
0.1 nF
0.001 µF
0.01 µF
0.1 µF
±(1%rdg+5dgt)
2V
0.01 V
±(1%rdg+1dgt)
Ω
(resistenza)
µA
DC A
mA
(Ac.c.)
10A
1
A CA *
(A c.a.)
µA
mA
10A
Capacità
Prova diodi
Prova
continuità
2
*
*
3
400.0 Ω
±(0.5%rdg+1dgt)
Note
Impedenza di ingresso:
>100 MΩ
Impedenza di ingresso:
11 MΩ circa
Impedenza di ingresso:
10 MΩ circa
Impedenza di ingresso:
11MΩ, < 5pF, circa
±(0.75%rdg+2dgt)
±(0.75%rdg+1dgt)
±(2%rdg+1dgt)
±(5%rdg+2dgt)
Impedenza di ingresso:
10 MΩ, < 50pF, circa
< 3.4V
< 1V
< 0.7V
Corrente
di prova
(V c.a.)
*
Precisioni
400 mV
DC V
1
Portate Risoluzione
Tensione a
terminali aperti
Funzioni
< 1mA
< 0.5 mA
< 70 µA
< 7 µA
< 0.7 µA
< 70 nA
Caduta di tensione: <0.17mV/µA
±(1%rdg+2dgt)
Caduta di tensione: <3 mV/mA
±(2%rdg+2dgt)
±(2%rdg+20dgt)
±(2%rdg+5dgt)
±(2%rdg+20dgt)
±(2%rdg+5dgt)
±(2.5%rdg+20dgt)
±(2%rdg+5dgt)
Caduta di tensione: <0.04 V/A
Caduta di tensione: <0.17mV/µA
Caduta di tensione: <3 mV/mA
Caduta di tensione: <0.04 V/A
nella portata 20 nF
deve essere eseguito
l’azzeramento
V a terminali aperti: <3.4Vcc;
I di prova < 1mA
Segnalazione acustica per valori di resistenza < 50Ω ± 25Ω
Tensione a terminali aperti < 3.4 V c.c.
Precisione riferita ad un segnale sinusoidale con frequenza compresa
tra 40 e 500 Hz.
Tali portate possono visualizzare sul display, in condizione di riposo, un
valore di offset superiore alla risoluzione della misura.
Ciò non è un malfunzionamento dello strumento.
con questi accorgimenti: fino a 6A in modo continuativo; da 6A a 10A per
max 60 secondi (t<=35°C) con riposo di 5 minuti
- 28 -
Manuale d’uso “Multimetro digitale mod.MD591”
Funzioni
V c.a.
V c.c.
Ω
P.diodi
Continuità
Capacità
µA, mA
A
Tempi di
risposta
2 s max.
1 s max.
(1.5 s nella portata 400mV)
1 s max.
(5 s nella portata 4MΩ,
15 s nella portata 40MΩ)
1 s max.
0.2 s max.
(segnalazione acustica)
1 s max.
1 s max (I c.c.)
2 s max (I c.a.)
Valore massimo
Protezione contro
errate inserzioni
600 V c.a. rms
600 V c.c.
600 V c.a. rms
600 V c.c.
Non applicare tensione
o corrente
400 mA
tramite fusibile 0.5A/660V
tramite fusibile 0.5A/660V
10 A
tramite fusibile 10A/600V
Legenda
rdg: valore letto
dgt: valore digitale meno significativo
8.
CONTROLLO DELLE TARATURE
Questo strumento utilizza materiali e componenti scelti e di alta qualità.
Tuttavia, l'uso prolungato, gli sbalzi termici o eventuali
maltrattamenti, possono influire negativamente sulla precisione.
Al fine di avere la certezza del mantenimento nel tempo delle
caratteristiche del vostro strumento, è bene verificare periodicamente
la condizione di taratura.
La periodicità di tali controlli viene solitamente definita dall’utente in
funzione delle proprie procedure interne, con eventuale riferimento
alle norme UNI EN ISO 9000; si può pianificare in un periodo
variabile da uno a due anni e ciò in funzione delle condizioni di
utilizzo e di conservazione.
I Centri di Taratura ACCREDIA LAT sono abilitati al rilascio dei certificati
di taratura.
- 29 -
Manuale d’uso “Multimetro digitale mod.MD591”
9.
TRATTAMENTO DEI RIFIUTI DELLE APPARECCHIATURE ELETTRICHE ED ELETTRONICHE
Il prodotto al termine del suo ciclo di vita deve essere smaltito
seguendo le norme vigenti relative allo smaltimento differenziato e
non può essere trattato come un semplice rifiuto urbano.
Il prodotto deve essere smaltito presso i centri di raccolta dedicati o
deve essere restituito al rivenditore nel caso si vuole sostituire il
prodotto con un altro equivalente nuovo.
Il simbolo
indica che il prodotto risponde ai requisiti richiesti
dalle nuove direttive introdotte a tutela dell’ambiente (2011/96/UE,
2002/96/EC, 2003/108/EC) e che deve essere smaltito in modo
appropriato al termine del suo ciclo di vita.
Chiedere informazioni alle autorità locali in merito alle zone dedicate
allo smaltimento dei rifiuti.
Chi non smaltisce il prodotto seguendo quanto indicato in questo
paragrafo risponde secondo le norme vigenti.
MD591_MAN/Rev.ne 00-09/13
- 30 -
Manuale d’uso “Multimetro digitale mod.MD591”
DICHIARAZIONE DI CONFORMITÀ
Distributore
: asita s.r.l. - Via Malpighi,170 - 48018 Faenza (Italy)
Prodotto
: Multimetro digitale mod. MD591
Il prodotto sopra riportato è conforme alle seguenti
normative tecniche di prodotto:
Sicurezza:
CEI EN 61010-1
CEI EN 61010-2-030
Grado di inquinamento 2
Categoria di misura: III 600V
CEI EN 61010-031/A1
Compatibilità :
CEI EN 61326-1
Elettromagnetica
Quanto qui esposto è pertanto conforme alle seguenti
direttive Europee:
Bassa tensione
: 2006/95/CE
Compatibilità
Elettromagnetica
: 2004/108/CE
Settembre 2013
asita S.r.l.
.......................................................
G. Zauli - Amministratore Unico
- 31 -
