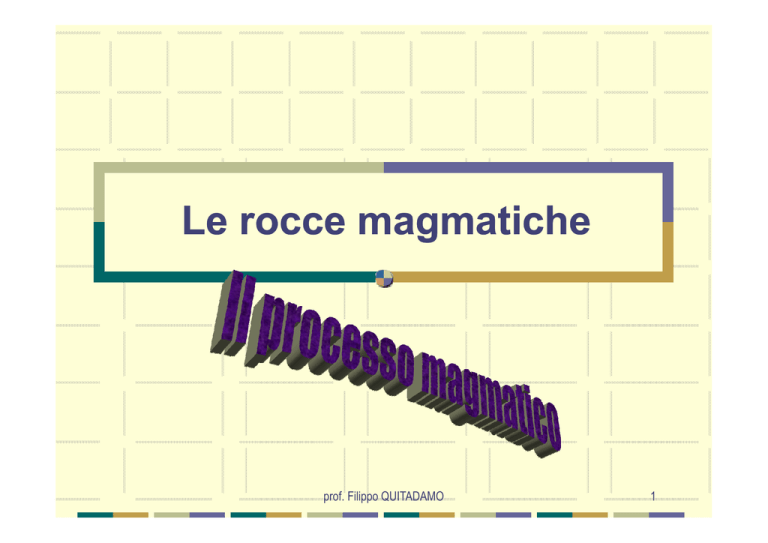

Processo magmatico e rocce ignee

Le rocce magmatiche
prof. Filippo QUITADAMO
1
Obiettivi:
Obiettivi
Definire una roccia
Illustrare le caratteristiche delle rocce
Classificare e denominare le rocce ignee
Distinguere una roccia effusiva da una
intrusiva, riportando degli esempi
Illustrare i vari tipi di struttura delle rocce
Schematizzare i criteri di classificazione o
caratteri sistematici delle rocce.
prof. Filippo QUITADAMO
2
Generalità
1.
2.
3.
Le rocce sono aggregati di minerali e,
pertanto, sono dei corpi eterogenei e
non esprimibili con una formula
chimica ben definita.
Sono classificate in tre diversi litotipi
litotipi::
IGNEE o magmatiche (65
65%
%)
SEDIMENTARIE (8%)
METAMORFICHE (27%
27%).
prof. Filippo QUITADAMO
3
IGNEE o magmatiche (65%)
40% effusive o
Vulcaniche::
Vulcaniche
25% intrusive o
Plutoniche o plutoniti:
la solidificazione
avviene in superficie.
La solidificazione avviene
all’interno.
(vulcaniti)
prof. Filippo QUITADAMO
4
Genesi delle intrusive
La solidificazione, nonostante le rocce
sovrastanti impediscano la dispersione
del calore, viene favorita dall’altissima
pressione e dai gas magmatici (vapore,
H2, Cl2, HCl, F, HF, SO2) che fungono da
agenti mineralizzanti.
Perciò, il raffreddamento è lentissimo e la
struttura è detta cristallina o granulare
granulare..
prof. Filippo QUITADAMO
5
Plutoni distinti per forma, profondità e dimensioni
1.
2.
3.
4.
I plutoni sono masse intrusive profonde
e di grandi dimensioni:
Batoliti:: ammassi profondi e grandi
Batoliti
Filoni o dicchi: masse che occupano
spaccature trasversali
Filoni--strato
Filoni
strato:: masse insinuate tra gli
strati
Laccoliti:: filoni strato con convessità
Laccoliti
verso l’alto.
l’alto.
prof. Filippo QUITADAMO
6
Effusive
1.
2.
3.
Sono
sottoposte
ad
un
repentino
raffreddamento, a diminuzione di pressione e
alla dispersione dei componenti volatili.
volatili.
Si possono distinguere tre diversi tipi di
strutture::
strutture
Microcristallina:: con cristalli piccoli e visibili al
Microcristallina
microscopio
Porfirica:: con alcuni cristalli visibili in una
Porfirica
massa amorfa
Vetrosa:: con sola massa amorfa.
Vetrosa
prof. Filippo QUITADAMO
7
Porfirica
prof. Filippo QUITADAMO
8
Caratteristiche
1.
2.
3.
Composizione mineralogica
mineralogica:: dipende
dalla genesi, cioè dal tipo e dalla
percentuale dei minerali, distinti in
in::
Accessori:: presenti in quantità minime
Accessori
Fondamentali:: caratterizzanti
Fondamentali
Accidentali:: non caratteristici
Accidentali
caratteristici..
prof. Filippo QUITADAMO
9
Caratteristiche
Struttura: dipende dalla genesi e dalla
Struttura:
velocità di raffreddamento del magma
magma..
Indica la forma, la dimensione e la
reciproca
disposizione
nello
spazio dei minerali
minerali..
prof. Filippo QUITADAMO
10
Categorie di ignee:
ignee:
1.
2.
3.
In base al criterio “velocità di
raffreddamento” si hanno tre tipi
tipi::
Intrusive o plutoniche
Effusive o vulcaniche
Intermedie
o
ipoabissali
o
filoniane..
filoniane
Differiscono
solo
per
struttura
(diversa velocità di …) e non per
composizione (stessa origine
origine)).
prof. Filippo QUITADAMO
11
Criteri sistematici
Genesi: ignee, sedimentarie……
Genesi:
sedimentarie……
Aspetto (semplici o composte)
Struttura
Composizione chimica
Modalità di raffreddamento.
prof. Filippo QUITADAMO
12
Petrografia
È la scienza che studia la
descrizione e la classificazione
delle rocce in base a dei criteri
specifici o sistematici
sistematici..
prof. Filippo QUITADAMO
13
prof. Filippo QUITADAMO
14
IL MAGMA
1.
2.
Le
rocce
ignee
derivano
dal
raffreddamento e dal consolidamento
del magma.
magma.
Il magma è una massa fusa ed
incandescente di silicati, che si forma
forma::
Entro la crosta terrestre
terrestre:: magma
secondario o crostale (ACIDO) 600
600-800°°C
800
Nel mantello:
mantello: magma primario o
basaltico (basico), 1200
1200--1400 °C.
prof. Filippo QUITADAMO
15
IL MAGMA
Ha sempre elevata temperatura
temperatura..
Presenta dei gas magmatici o agenti
mineralizzatori (vapore, H2, HCl, HF, F,
SO2, Cl2….. CO2 )
Il componente principale è la silice SiO2
È viscoso…
viscoso…
prof. Filippo QUITADAMO
16
IL MAGMA
Acido o riolitico o granitico = viscoso,
temperatura bassa, ricco di gas
Intermedio o andesitico = viscosità
intermedia
Basico o basaltico o femico o mafico =
fluido, temperatura elevata, povero di
gas disciolti
prof. Filippo QUITADAMO
17
Le rocce ignee in base a % di SiO2
Acide o felsiche e sialiche, chiare,
leggere, struttura granulare: SiO2 >70%.
Es. il granito
granito..
Intermedie o andesitiche (neutre): 60%.
Mafiche o basiche: 40-50%. Pesanti,
scure (gabbro
gabbro e basalto
basalto)
Ultrabasiche < 40%. Peridotite
Peridotite.
prof. Filippo QUITADAMO
18
Modalità di raffreddamento
Intrusiva molto lenta con formazione della
Intrusiva:
struttura cristallina: Granito
Granito;; gabbro
gabbro.
Effusiva raffreddamento veloce con
Effusiva:
struttura vetrosa, priva di cristalli.Basalto
Basalto.
prof. Filippo QUITADAMO
19
Le rocce più diffuse
GRANITO tra le intrusive
BASALTO tra le effusive
prof. Filippo QUITADAMO
20
Struttura delle rocce
Cristallina: criptoCristallina:
cripto-micromicro-macro….
Porfirica : pochi cristalli in una
massa amorfa
Amorfa o vetrosa: senza cristalli
Scistosa…
Scistosa
… lamellare
Clastica … dalla disgregazione….
prof. Filippo QUITADAMO
21
prof. Filippo QUITADAMO
22
basicità
prof. Filippo QUITADAMO
acidità
23
Foto: ROCCE INTRUSIVE
prof. Filippo QUITADAMO
24
Esempi di rocce ignee
prof. Filippo QUITADAMO
25
Esempi di rocce ignee
prof. Filippo QUITADAMO
26
GABBRO
PERIDOTITE
Intrusive
prof. Filippo QUITADAMO
27
FOTO: ROCCE EFFUSIVE
prof. Filippo QUITADAMO
28
PORFIDO ROSSO
OSSIDIANA
ROCCE EFFUSIVE
prof. Filippo QUITADAMO
29
BASALTO (effusiva)
prof. Filippo QUITADAMO
30
ANDESITE
prof. Filippo QUITADAMO
31
RIOLITE
prof. Filippo(effusiva)
QUITADAMO
32
