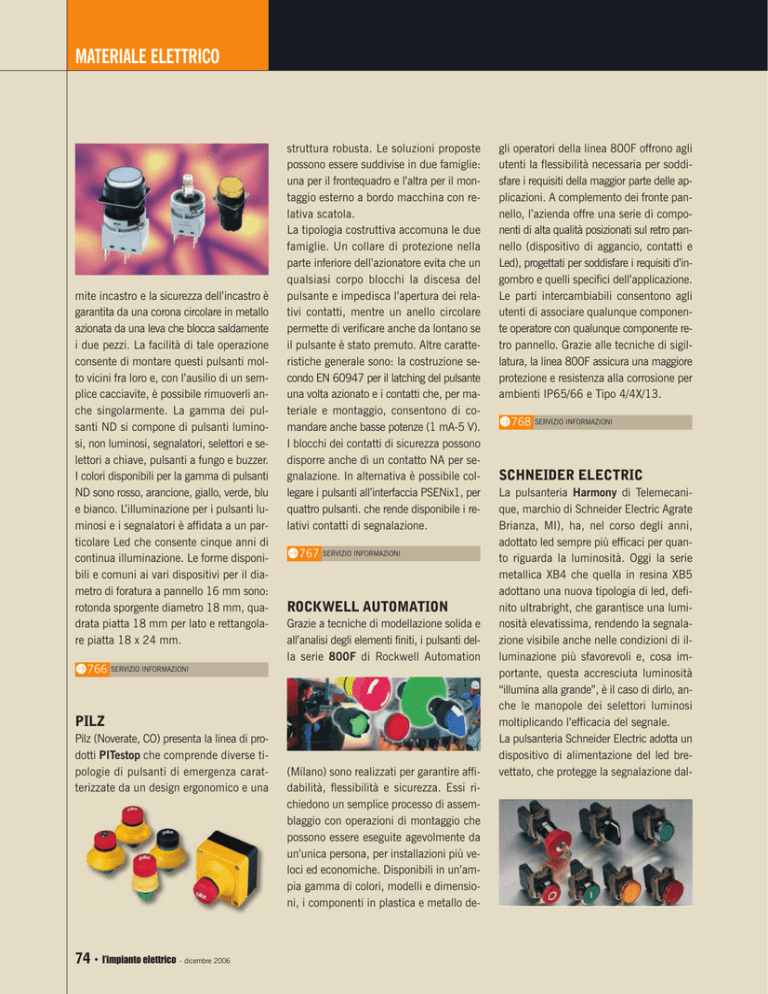

Prodotti a confronto: pulsanteria

MATERIALE ELETTRICO
mite incastro e la sicurezza dell’incastro è
garantita da una corona circolare in metallo
azionata da una leva che blocca saldamente
i due pezzi. La facilità di tale operazione
consente di montare questi pulsanti molto vicini fra loro e, con l’ausilio di un semplice cacciavite, è possibile rimuoverli anche singolarmente. La gamma dei pulsanti ND si compone di pulsanti luminosi, non luminosi, segnalatori, selettori e selettori a chiave, pulsanti a fungo e buzzer.
I colori disponibili per la gamma di pulsanti
ND sono rosso, arancione, giallo, verde, blu
e bianco. L’illuminazione per i pulsanti luminosi e i segnalatori è affidata a un particolare Led che consente cinque anni di
continua illuminazione. Le forme disponibili e comuni ai vari dispositivi per il diametro di foratura a pannello 16 mm sono:
rotonda sporgente diametro 18 mm, quadrata piatta 18 mm per lato e rettangolare piatta 18 x 24 mm.
struttura robusta. Le soluzioni proposte
possono essere suddivise in due famiglie:
una per il frontequadro e l’altra per il montaggio esterno a bordo macchina con relativa scatola.
La tipologia costruttiva accomuna le due
famiglie. Un collare di protezione nella
parte inferiore dell’azionatore evita che un
qualsiasi corpo blocchi la discesa del
pulsante e impedisca l’apertura dei relativi contatti, mentre un anello circolare
permette di verificare anche da lontano se
il pulsante è stato premuto. Altre caratteristiche generale sono: la costruzione secondo EN 60947 per il latching del pulsante
una volta azionato e i contatti che, per materiale e montaggio, consentono di comandare anche basse potenze (1 mA-5 V).
I blocchi dei contatti di sicurezza possono
disporre anche di un contatto NA per segnalazione. In alternativa è possibile collegare i pulsanti all’interfaccia PSENix1, per
quattro pulsanti. che rende disponibile i relativi contatti di segnalazione.
A767 SERVIZIO INFORMAZIONI
ROCKWELL AUTOMATION
Grazie a tecniche di modellazione solida e
all’analisi degli elementi finiti, i pulsanti della serie 800F di Rockwell Automation
A766 SERVIZIO INFORMAZIONI
PILZ
Pilz (Noverate, CO) presenta la linea di prodotti PITestop che comprende diverse tipologie di pulsanti di emergenza caratterizzate da un design ergonomico e una
74 •
l’impianto elettrico
- dicembre 2006
(Milano) sono realizzati per garantire affidabilità, flessibilità e sicurezza. Essi richiedono un semplice processo di assemblaggio con operazioni di montaggio che
possono essere eseguite agevolmente da
un’unica persona, per installazioni più veloci ed economiche. Disponibili in un’ampia gamma di colori, modelli e dimensioni, i componenti in plastica e metallo de-
gli operatori della linea 800F offrono agli
utenti la flessibilità necessaria per soddisfare i requisiti della maggior parte delle applicazioni. A complemento dei fronte pannello, l’azienda offre una serie di componenti di alta qualità posizionati sul retro pannello (dispositivo di aggancio, contatti e
Led), progettati per soddisfare i requisiti d’ingombro e quelli specifici dell’applicazione.
Le parti intercambiabili consentono agli
utenti di associare qualunque componente operatore con qualunque componente retro pannello. Grazie alle tecniche di sigillatura, la linea 800F assicura una maggiore
protezione e resistenza alla corrosione per
ambienti IP65/66 e Tipo 4/4X/13.
A768 SERVIZIO INFORMAZIONI
SCHNEIDER ELECTRIC
La pulsanteria Harmony di Telemecanique, marchio di Schneider Electric Agrate
Brianza, MI), ha, nel corso degli anni,
adottato led sempre più efficaci per quanto riguarda la luminosità. Oggi la serie
metallica XB4 che quella in resina XB5
adottano una nuova tipologia di led, definito ultrabright, che garantisce una luminosità elevatissima, rendendo la segnalazione visibile anche nelle condizioni di illuminazione più sfavorevoli e, cosa importante, questa accresciuta luminosità
“illumina alla grande”, è il caso di dirlo, anche le manopole dei selettori luminosi
moltiplicando l’efficacia del segnale.
La pulsanteria Schneider Electric adotta un
dispositivo di alimentazione del led brevettato, che protegge la segnalazione dal-
PRODOTTI A CONFRONTO
le inversioni di polarità, dai picchi di tensione e dalle accensioni intempestive dovute a perturbazioni elettromagnetiche.
Tutti i componenti (senza accessori) hanno grado di protezione IP66 e una nuova versione
evoluta di selettori che, mantenendo invariata
l’estetica, hanno modificato il meccanismo di
azionamento interno consentendo un ritorno
a molla più forte ed evidente.
TASTITALIA
TECNEL SYSTEM
L’affidabilità e la duttilità progettuale hanno
fatto della tastiera a membrana una delle tecnologie di riferimento nel settore degli azionamenti e nel mondo delle in-
Gli interruttori di emergenza a fungo luminosi EAO E-Stop 84 di Tecnel System
(Milano) sono conformi alle normative
EN 418 ed EN 60947-5-1, con un corpo compatto con diametro di foratura
22,5 mm.
Nel rispetto della normativa EN 418, la
commutazione del contatto avviene solo
in presenza di una pressione, superiore
a un valore predefinito, sul tasto a fungo che è normalmente di colore rosso e
luminoso.
Il reset avviene, secondo i modelli, ruotando il tasto nel senso della freccia
stampata in rilievo sullo stesso oppure ruotando la chiave. Il grado di protezione è
IP65, mentre i contatti sono a scatto
rapido e autopulenti. La vita meccanica
è superiore a 50.000 manovre mentre la
temperatura di funzionamento è compresa fra - 25 °C e +70 °C. Il tipo di connessione può essere faston/saldare con terminali 2,8x05 mm oppure con cavo flessibile lunghezza 300 mm. La serie di
A769 SERVIZIO INFORMAZIONI
SIEMENS
La serie 3SB3 della divisione Automation and
Drives di Siemens (Milano) presenta un nuovo sistema di fissaggio. La testa del pulsante è realizzata con una ghiera metallica cromata, i selettori e i pulsanti a fungo hanno forma ergonomica e dimensioni ridotte. Gli elementi di contatto singoli o doppi sono fissati
a scatto direttamente sulla parte posteriore del-
l’operatore, per una maggiore sicurezza e affidabilità di contatto in presenza di vibrazioni. Sul supporto di fissaggio, in materiale
metallico, non vi sono viti sporgenti, e il fissaggio
avviene con un sistema che consente di agire uniformemente sul pulsante, grazie a una
ghiera. Lo stesso sistema permette di montare
i pulsanti su pannelli con spessore da 1 a 6
mm, condizione necessaria se vengono usate cornici oppure canaline porta cavi. L’interdistanza minima nel montaggio degli operatori è di 30 x 45 mm, riducibile a 30 x 30 mm,
grazie all’impiego dei blocchetti di contatto con
allacciamento a molla. Sirius 3SB3 garantisce IP 67 e NEMA 4 (mercato americano).
terfacce uomo-macchina. Le tastiere di
Tastitalia (Castelfidardo (AN) hanno caratteristiche di protezione totale da polveri e liquidi, marcata resistenza alle
temperature e ai raggi UV e possono
comprendere diverse tecnologie come: le
tastiere a membrana retroilluminate con
Led o elettroluminescenza o fibre ottiche,
i touch screen, i rotori e in esclusiva le
tecnologie brevettate Duraswitch.
Il PushGate è uno switch a tasto che
combina le caratteristiche del tradizionale
pulsante elettro-meccanico con quelle delle tastiere a membrana.
La tecnologia si basa sulla forza di attrazione di un magnete verso un’armatura metallica.
Il “ritorno magnetico” rende l’apparato
senza limiti temporali di funzionamento
e senza nessun cambiamento nel tempo,
di intensità dell’effetto tattile dovuto a logorio.
Il PushGate è garantito per 20 milioni di
attuazioni sia quando integrato su circuito flessibile che su circuito stampato.
A770 SERVIZIO INFORMAZIONI
A771 SERVIZIO INFORMAZIONI
interruttori di emergenza a fungo compatti
è completata da una ampia gamma di pulsanti, interruttori, segnalatori luminosi
apprezzata per le sue caratteristiche di
modularità e scomponibilità che contribuiscono a ridurre sensibilmente i costi di
magazzinaggio e i problemi di approvvigionamento e montaggio.
A772 SERVIZIO INFORMAZIONI
dicembre 2006 -
l’impianto elettrico •
75
