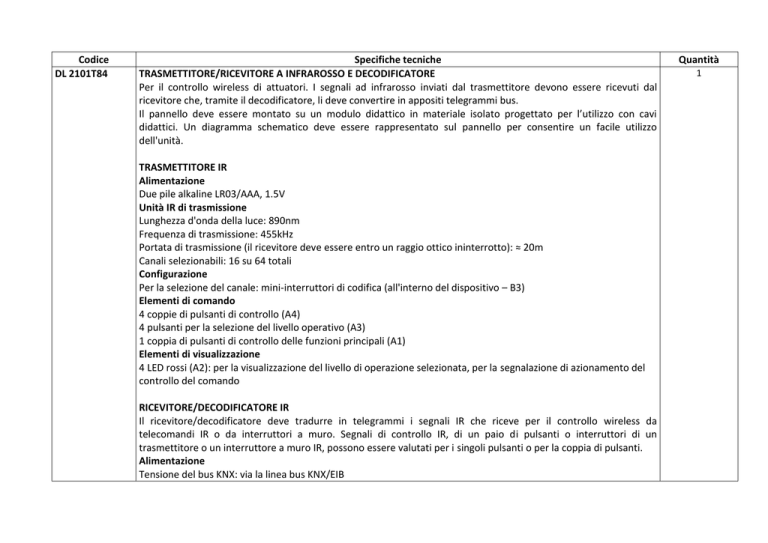

Codice Specifiche tecniche Quantità DL 2101T84 TRASMETTITORE

Codice
DL 2101T84
Specifiche tecniche
TRASMETTITORE/RICEVITORE A INFRAROSSO E DECODIFICATORE
Per il controllo wireless di attuatori. I segnali ad infrarosso inviati dal trasmettitore devono essere ricevuti dal
ricevitore che, tramite il decodificatore, li deve convertire in appositi telegrammi bus.
Il pannello deve essere montato su un modulo didattico in materiale isolato progettato per l’utilizzo con cavi
didattici. Un diagramma schematico deve essere rappresentato sul pannello per consentire un facile utilizzo
dell'unità.
TRASMETTITORE IR
Alimentazione
Due pile alkaline LR03/AAA, 1.5V
Unità IR di trasmissione
Lunghezza d'onda della luce: 890nm
Frequenza di trasmissione: 455kHz
Portata di trasmissione (il ricevitore deve essere entro un raggio ottico ininterrotto): ≈ 20m
Canali selezionabili: 16 su 64 totali
Configurazione
Per la selezione del canale: mini-interruttori di codifica (all'interno del dispositivo – B3)
Elementi di comando
4 coppie di pulsanti di controllo (A4)
4 pulsanti per la selezione del livello operativo (A3)
1 coppia di pulsanti di controllo delle funzioni principali (A1)
Elementi di visualizzazione
4 LED rossi (A2): per la visualizzazione del livello di operazione selezionata, per la segnalazione di azionamento del
controllo del comando
RICEVITORE/DECODIFICATORE IR
Il ricevitore/decodificatore deve tradurre in telegrammi i segnali IR che riceve per il controllo wireless da
telecomandi IR o da interruttori a muro. Segnali di controllo IR, di un paio di pulsanti o interruttori di un
trasmettitore o un interruttore a muro IR, possono essere valutati per i singoli pulsanti o per la coppia di pulsanti.
Alimentazione
Tensione del bus KNX: via la linea bus KNX/EIB
Quantità
1
Codice
Specifiche tecniche
Corrente del bus KNX: 8mA
Spazio ricezione
installazione del trasmettitore a parete, fascio non focalizzato: 5cm…8m
controllo remoto, fascio focalizzato: max. 20m
Elementi di comando
Contatto reed per la commutazione, senza contatto, tra modalità di funzionamento normale e modalità di
indirizzamento con un magnete di programmazione.
Elementi di visualizzazione
1 LED rosso: per il monitoraggio della tensione bus e per la visualizzazione modalità normale/modalità di
indirizzamento
1 LED rosso: lampeggia per indicare la ricezione di segnali IR
Questo pannello deve essere dotato di morsetti da 2 millimetri per la linea EIBus oltre a un bus da 4 mm per la
connessione a terra.
Il modulo deve essere fornito con un manuale in lingua italiana.
Quantità
