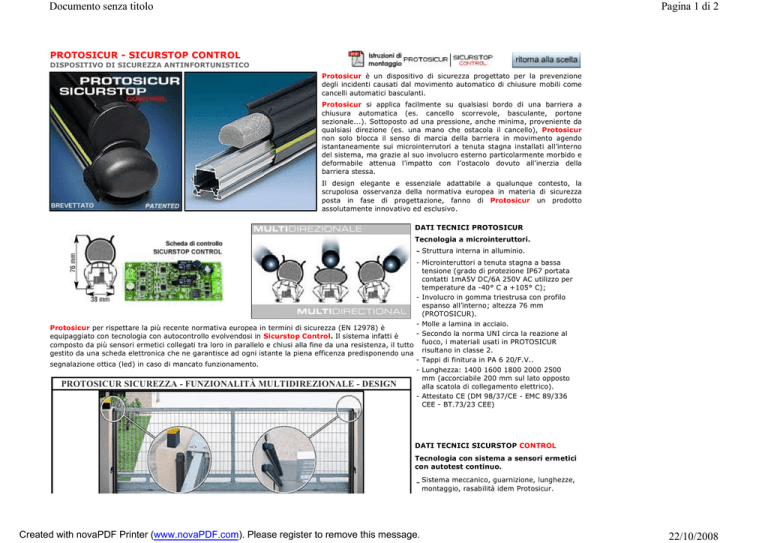

PROTOSICUR - SICURSTOP CONTROL
DISPOSITIVO DI SICUREZZA ANTINFORTUNISTICO
Protosicur è un dispositivo di sicurezza progettato per la prevenzione
degli incidenti causati dal movimento automatico di chiusure mobili come
cancelli automatici basculanti.
Protosicur si applica facilmente su qualsiasi bordo di una barriera a
chiusura automatica (es. cancello scorrevole, basculante, portone
sezionale...). Sottoposto ad una pressione, anche minima, proveniente da
qualsiasi direzione (es. una mano che ostacola il cancello), Protosicur
non solo blocca il senso di marcia della barriera in movimento agendo
istantaneamente sui microinterrutori a tenuta stagna installati all’interno
del sistema, ma grazie al suo involucro esterno particolarmente morbido e
deformabile attenua l’impatto con l’ostacolo dovuto all’inerzia della
barriera stessa.
Il design elegante e essenziale adattabile a qualunque contesto, la
scrupolosa osservanza della normativa europea in materia di sicurezza
posta in fase di progettazione, fanno di Protosicur un prodotto
assolutamente innovativo ed esclusivo.
DATI TECNICI PROTOSICUR
Tecnologia a microinteruttori.
- Struttura interna in alluminio.
- Microinteruttori a tenuta stagna a bassa
tensione (grado di protezione IP67 portata
contatti 1mA5V DC/6A 250V AC utilizzo per
temperature da -40° C a +105° C);
- Involucro in gomma triestrusa con profilo
espanso all’interno; altezza 76 mm
(PROTOSICUR).
- Molle a lamina in acciaio.
Protosicur per rispettare la più recente normativa europea in termini di sicurezza (EN 12978) è
- Secondo la norma UNI circa la reazione al
equipaggiato con tecnologia con autocontrollo evolvendosi in Sicurstop Control. Il sistema infatti è
composto da più sensori ermetici collegati tra loro in parallelo e chiusi alla fine da una resistenza, il tutto fuoco, i materiali usati in PROTOSICUR
gestito da una scheda elettronica che ne garantisce ad ogni istante la piena efficenza predisponendo una risultano in classe 2.
- Tappi di finitura in PA 6 20/F.V..
segnalazione ottica (led) in caso di mancato funzionamento.
- Lunghezza: 1400 1600 1800 2000 2500
mm (accorciabile 200 mm sul lato opposto
PROTOSICUR SICUREZZA - FUNZIONALITÀ MULTIDIREZIONALE - DESIGN
alla scatola di collegamento elettrico).
- Attestato CE (DM 98/37/CE - EMC 89/336
CEE - BT.73/23 CEE)
DATI TECNICI SICURSTOP CONTROL Tecnologia con sistema a sensori ermetici
con autotest continuo.
- Sistema meccanico, guarnizione, lunghezze,
montaggio, rasabilità idem Protosicur.
Createdhttp://www.cce-pd.com/old/cce0/mainsicurstop.htm
with novaPDF Printer (www.novaPDF.com). Please register to remove this message.
22/10/2008
Documento senza titolo
mod. PROTOSICUR - APPLICAZIONE SU CANCELLO SCORREVOLE
Pagina 2 di 2
- Sensori ermetici (grado di protezione IP67
portata contatti 1mA5V DC/6A 250V AC
utilizzo per temperature da -40° C a +105°
C).
- Alimentazione scheda di controllo 12-24 V
ac/dc.
- Uscita contatto: 30 V ac/dc (1)A.
- Sistema di diagnosi visivo attraverso led
luminosi (guasto resistenza, intervento sistema, presenza alimentazione).
- Dichiarazione di conformità C (( - N° del
certificato RW TÜV: MD/04/I/004 - Verificato
e depositato da RW TÜV Italia Depositato
presso IMQ (Ente Notificato 0051).
mod. PROTOSICUR - APPLICAZIONE SU PORTONE SEZIONALE
