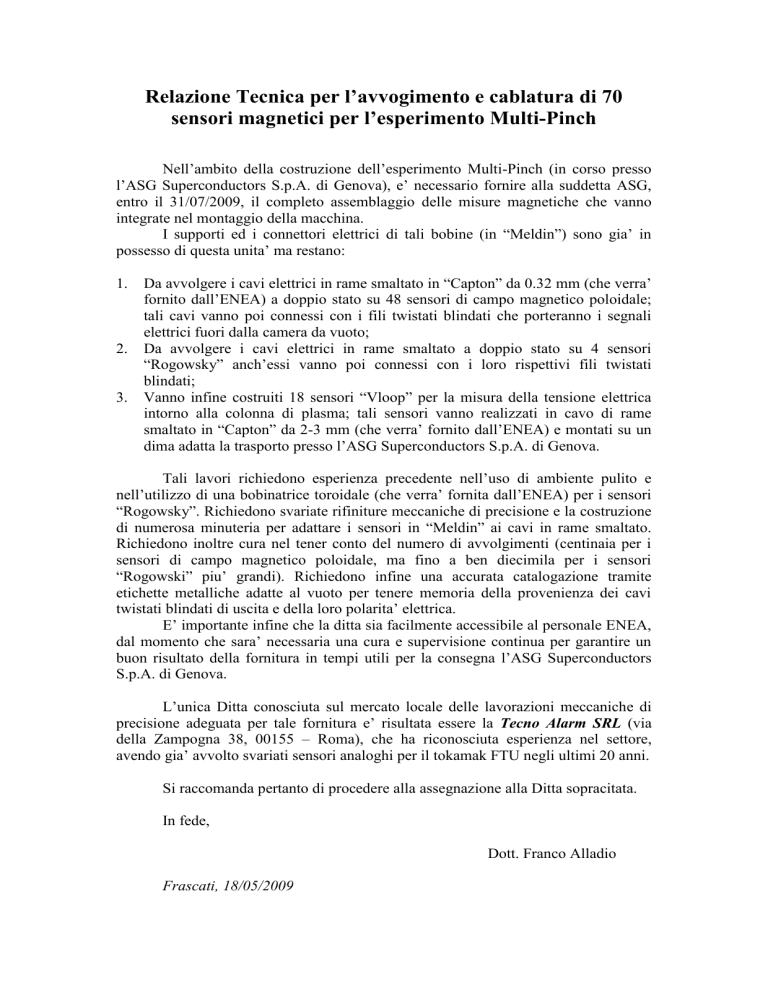

Relazione Tecnica per l`acquisto di parti in Tungsteno

Relazione Tecnica per l’avvogimento e cablatura di 70
sensori magnetici per l’esperimento Multi-Pinch
Nell’ambito della costruzione dell’esperimento Multi-Pinch (in corso presso
l’ASG Superconductors S.p.A. di Genova), e’ necessario fornire alla suddetta ASG,
entro il 31/07/2009, il completo assemblaggio delle misure magnetiche che vanno
integrate nel montaggio della macchina.
I supporti ed i connettori elettrici di tali bobine (in “Meldin”) sono gia’ in
possesso di questa unita’ ma restano:
1.
2.
3.
Da avvolgere i cavi elettrici in rame smaltato in “Capton” da 0.32 mm (che verra’
fornito dall’ENEA) a doppio stato su 48 sensori di campo magnetico poloidale;
tali cavi vanno poi connessi con i fili twistati blindati che porteranno i segnali
elettrici fuori dalla camera da vuoto;
Da avvolgere i cavi elettrici in rame smaltato a doppio stato su 4 sensori
“Rogowsky” anch’essi vanno poi connessi con i loro rispettivi fili twistati
blindati;
Vanno infine costruiti 18 sensori “Vloop” per la misura della tensione elettrica
intorno alla colonna di plasma; tali sensori vanno realizzati in cavo di rame
smaltato in “Capton” da 2-3 mm (che verra’ fornito dall’ENEA) e montati su un
dima adatta la trasporto presso l’ASG Superconductors S.p.A. di Genova.
Tali lavori richiedono esperienza precedente nell’uso di ambiente pulito e
nell’utilizzo di una bobinatrice toroidale (che verra’ fornita dall’ENEA) per i sensori
“Rogowsky”. Richiedono svariate rifiniture meccaniche di precisione e la costruzione
di numerosa minuteria per adattare i sensori in “Meldin” ai cavi in rame smaltato.
Richiedono inoltre cura nel tener conto del numero di avvolgimenti (centinaia per i
sensori di campo magnetico poloidale, ma fino a ben diecimila per i sensori
“Rogowski” piu’ grandi). Richiedono infine una accurata catalogazione tramite
etichette metalliche adatte al vuoto per tenere memoria della provenienza dei cavi
twistati blindati di uscita e della loro polarita’ elettrica.
E’ importante infine che la ditta sia facilmente accessibile al personale ENEA,
dal momento che sara’ necessaria una cura e supervisione continua per garantire un
buon risultato della fornitura in tempi utili per la consegna l’ASG Superconductors
S.p.A. di Genova.
L’unica Ditta conosciuta sul mercato locale delle lavorazioni meccaniche di
precisione adeguata per tale fornitura e’ risultata essere la Tecno Alarm SRL (via
della Zampogna 38, 00155 – Roma), che ha riconosciuta esperienza nel settore,
avendo gia’ avvolto svariati sensori analoghi per il tokamak FTU negli ultimi 20 anni.
Si raccomanda pertanto di procedere alla assegnazione alla Ditta sopracitata.
In fede,
Dott. Franco Alladio
Frascati, 18/05/2009
