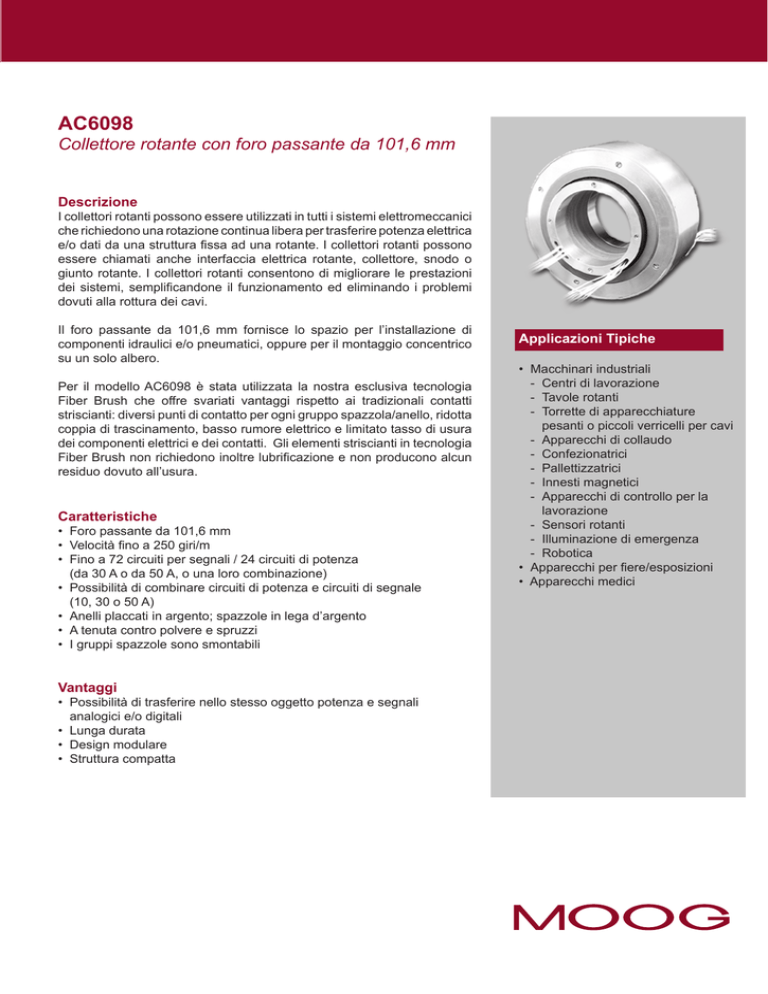

AC6098
Collettore rotante con foro passante da 101,6 mm
Descrizione
I collettori rotanti possono essere utilizzati in tutti i sistemi elettromeccanici
che richiedono una rotazione continua libera per trasferire potenza elettrica
e/o dati da una struttura fissa ad una rotante. I collettori rotanti possono
essere chiamati anche interfaccia elettrica rotante, collettore, snodo o
giunto rotante. I collettori rotanti consentono di migliorare le prestazioni
dei sistemi, semplificandone il funzionamento ed eliminando i problemi
dovuti alla rottura dei cavi.
Il foro passante da 101,6 mm fornisce lo spazio per l’installazione di
componenti idraulici e/o pneumatici, oppure per il montaggio concentrico
su un solo albero.
Per il modello AC6098 è stata utilizzata la nostra esclusiva tecnologia
Fiber Brush che offre svariati vantaggi rispetto ai tradizionali contatti
striscianti: diversi punti di contatto per ogni gruppo spazzola/anello, ridotta
coppia di trascinamento, basso rumore elettrico e limitato tasso di usura
dei componenti elettrici e dei contatti. Gli elementi striscianti in tecnologia
Fiber Brush non richiedono inoltre lubrificazione e non producono alcun
residuo dovuto all’usura.
Caratteristiche
• Foro passante da 101,6 mm
• Velocità fino a 250 giri/m
• Fino a 72 circuiti per segnali / 24 circuiti di potenza
(da 30 A o da 50 A, o una loro combinazione)
• Possibilità di combinare circuiti di potenza e circuiti di segnale
(10, 30 o 50 A)
• Anelli placcati in argento; spazzole in lega d’argento
• A tenuta contro polvere e spruzzi
• I gruppi spazzole sono smontabili
Vantaggi
• Possibilità di trasferire nello stesso oggetto potenza e segnali
analogici e/o digitali
• Lunga durata
• Design modulare
• Struttura compatta
Applicazioni Tipiche
• Macchinari industriali
- Centri di lavorazione
- Tavole rotanti
- Torrette di apparecchiature pesanti o piccoli verricelli per cavi
- Apparecchi di collaudo
- Confezionatrici
- Pallettizzatrici
- Innesti magnetici
- Apparecchi di controllo per la lavorazione
- Sensori rotanti
- Illuminazione di emergenza
- Robotica
• Apparecchi per fiere/esposizioni
• Apparecchi medici
Specifiche
Accessori opzionali
Velocità di funzionamento
250 giri/m* continui
Numero di circuiti
Varie configurazioni (vedere la tabella sotto)
Lunghezza dei conduttori
300 mm
Tensione
600 Vac
Temp. di funzionamento
-40°C a +80°C
Materiale dei contatti
Metallo prezioso
Corrente nominale
10, 30 o 50 A
Formato / tipo dei conduttori
Circuiti di segnale:
Circuiti di potenza:
Rumore elettrico
Max. 100 mΩ a 5 Vdc, 50 mA, 5 giri/min
Conduttori
Tutti bianchi con etichette
Grado di protezione
Guarnizione standard
• Conduttori con lunghezze superiori
• Combinazioni di circuiti di potenza e di segnale
• Anelli placcati in oro
AWG 16 (1,3 mm²), 10 A
AWG 10 (5,3 mm²), 30 A
AWG 8 (8,4 mm²), 50 A
*Nota: la durata di funzionamento dipende dalla velocità di rotazione, dall’ambiente e dalla temperatura.
N. di parte
N. di circuiti
Lunghezza capsula (L)
N. di moduli
AC6098 - 6
6 circuiti di potenza o 18 circuiti di segnale
112,5 mm
6
AC6098 - 12
12 circuiti di potenza o 36 circuiti di segnale
197,5 mm
12
AC6098 - 18
18 circuiti di potenza o 54 circuiti di segnale
282,6 mm
18
AC6098 - 24
24 circuiti di potenza o 72 circuiti di segnale
368,3 mm
24
Il collettore rotante AC6098, grazie alla sua elevata flessibilità e modularità, può essere configurato per soddisfare la maggior parte delle esigenze
dei clienti. Il prodotto può essere configurato combinando circuiti di segnale da 10 A e circuiti di potenza da 30 A e da 50 A.
Sono disponibili quattro lunghezze prestabilite, a seconda del numero di moduli richiesti. Le lunghezze sono indicate nella precedente tabella. Ogni
modulo di potenza può contenere 1 anello da 50 A o 1 anello da 30 A. I moduli di segnale possono contenere da 1 a 3 circuiti da 10 A. Sono inoltre
disponibili moduli distanziatori per una maggiore separazione tra i circuiti di potenza e quelli di segnale. Per determinare la lunghezza della capsula:
1) Determinare il numero di circuiti di segnale da 10 A e arrotondarlo al multiplo di 3 più vicino (ad esempio, 7 circuiti di segnale si arrotondano
a 9 circuiti).
2) Dividere tale numero per 3 per determinare il numero di moduli di segnale da 10 A.
3) Il numero di circuiti da 50 A o da 30 A coincide con il numero di moduli di potenza.
4) Eseguire la somma totale dei moduli di segnale da 10 A e dei moduli di potenza da 30 A e da 50 A per definire il numero totale di moduli richiesti.
5) Se il totale non è pari ai 6, 12, 18 o 24 moduli contenuti nelle 4 lunghezze specificate sopra, considerare tanti moduli distanziatori quanti
bastano per riempire l’unità fino al multiplo di 6 più vicino.
Esempio: 5 anelli di segnale (2 X 3 = 6), 6 / 3 = 2 moduli di trasmissione
3 anelli a 30 A = 3 moduli
Totali = 5 moduli
Utilizzare il collettore rotante AC6098-6 (multiplo di 6 più vicino)
Informazioni e dati posso essere modificati senza preavviso.
© 2007 Moog Inc. Tutti i diritti riservati. MS2060 IT 9/07
AC6098 Dimensioni
I disegni non sono in scala e le dimensioni sono in millimetri
