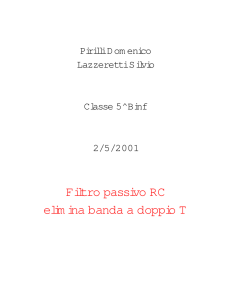

Pirilli Domenico
Lazzeretti Silvio
Classe 5^Binf
2/5/2001
Filtro passivo RC
elimina banda a doppio T
Schema elettrico:
R = 10 K
C = 10 nF
Schema di montaggio:
A GND B
Elenco materiale:
GND
Resistenze da 10 K , condensatori da 10 nF ,
generatore di forme d’onda, oscilloscopio, fili.
Analisi teorica:
Vo
( jwCR) 2  jwCR  1

F.d.t. =
Vi ( jwCR) 2  4 jwCR  1
Modulo = 20 * log
Fase = arctan
( wCR) 2  [1  ( wCR) 2 ]2
(4wCR) 2  [1  ( wCR) 2 ]2
wRC
4wRC
 arctan
2
1  ( wRC )
1  ( wRC ) 2
Descrizione esperienza:
Abbiamo montato il circuito come indicato negli schemi e misurato modulo e
fase della tensione di uscita al variare della frequenza della tensione di
ingresso.
Tabella dei risultati:
f (Hz)
10
20
30
50
70
100
200
300
500
700
1000
1592
2000
3000
5000
7000
10000
20000
30000
50000
70000
100000
(Vo/Vi)db – teorica (Vo/Vi)db – pratica
0,00
0
-0,01
0
-0,02
0
-0,06
-0,06
-0,12
-0,18
-0,25
-0,35
-0,94
-1,11
-1,91
-1,91
-4,19
-4,19
-6,47
-6,38
-9,44
-9,12
-12,04
-12,4
-11,26
-12,04
-7,99
-8,64
-4,27
-4,73
-2,59
-3,1
-1,43
-1,72
-0,40
-0,16
-0,18
-0,16
-0,07
0
-0,03
0
-0,02
0
Fase - teorica
-1
-2
-3
-5
-7
-11
-20
-27
-35
-37
-30
0
18
35
35
30
24
13
9
5
4
3
Fase – pratica
0
0
0
-5
-5
-11
-18
-27
-37
-41
-33
0
19
34
37
31
25
14
11
7
5
0
Grafici teorici:
Modulo
Fase
Conclusioni:
I risultati ottenuti sono coerenti con l’analisi teorica.
