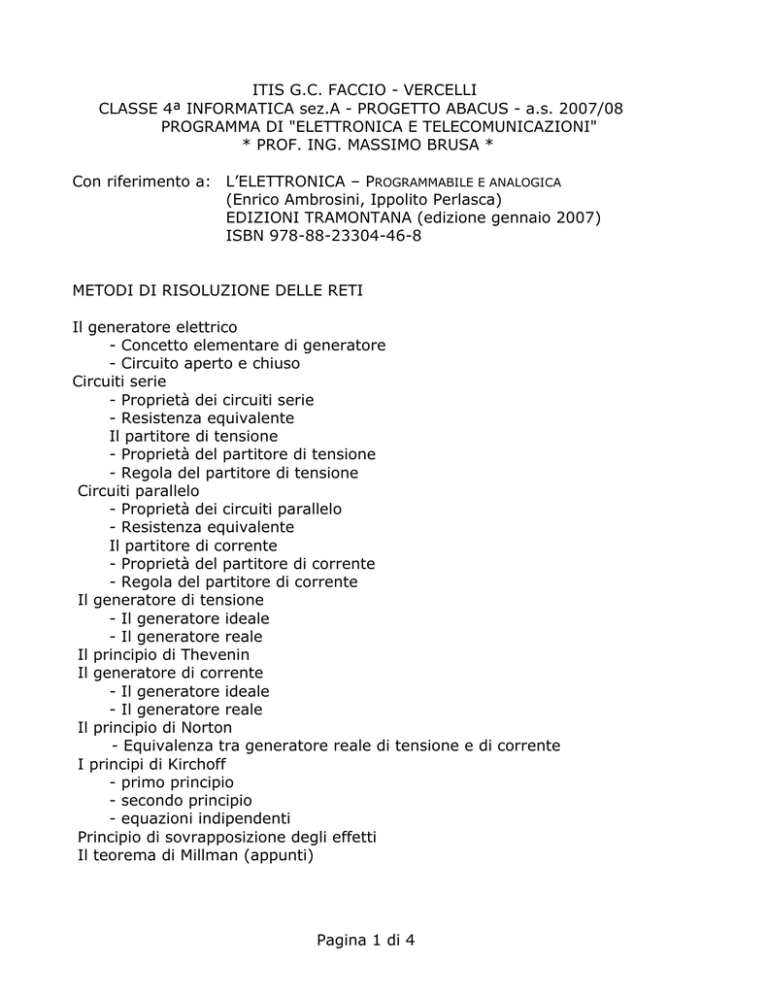

ITIS G.C. FACCIO - VERCELLI
CLASSE 4ª INFORMATICA sez.A - PROGETTO ABACUS - a.s. 2007/08
PROGRAMMA DI "ELETTRONICA E TELECOMUNICAZIONI"
* PROF. ING. MASSIMO BRUSA *
Con riferimento a: L’ELETTRONICA – PROGRAMMABILE E ANALOGICA
(Enrico Ambrosini, Ippolito Perlasca)
EDIZIONI TRAMONTANA (edizione gennaio 2007)
ISBN 978-88-23304-46-8
METODI DI RISOLUZIONE DELLE RETI
Il generatore elettrico
- Concetto elementare di generatore
- Circuito aperto e chiuso
Circuiti serie
- Proprietà dei circuiti serie
- Resistenza equivalente
Il partitore di tensione
- Proprietà del partitore di tensione
- Regola del partitore di tensione
Circuiti parallelo
- Proprietà dei circuiti parallelo
- Resistenza equivalente
Il partitore di corrente
- Proprietà del partitore di corrente
- Regola del partitore di corrente
Il generatore di tensione
- Il generatore ideale
- Il generatore reale
Il principio di Thevenin
Il generatore di corrente
- Il generatore ideale
- Il generatore reale
Il principio di Norton
- Equivalenza tra generatore reale di tensione e di corrente
I principi di Kirchoff
- primo principio
- secondo principio
- equazioni indipendenti
Principio di sovrapposizione degli effetti
Il teorema di Millman (appunti)
Pagina 1 di 4
Rif.2 Capitolo 5 - I DIODI
1 - Premessa
2 - Diodi
- diodo ideale e diodo reale
- modelli approssimati dal comportamento reale
3 – I circuito raddrizzatori
- raddrizzatori a semionda
4 – I diodi zener
Circuito stabilizzatore a diodo zener
5 – Altri tipi di diodi
- diodi LED
- fotodiodi
- diodi varicap
- diodi Schottky
Rif.2 Capitolo 7 - L’AMPLIFICATORE IN GENERALE
1 - L'amplificatore
- amplificatore di tensione
- amplificatore di corrente
- amplificatore di potenza
Caratteristiche degli amplificatori ideali
- guadagno
- resistenza d'ingresso
- resistenza d'uscita
- banda passante
- unidirezionalità
- circuiti equivalenti
Caratteristiche dell'amplificatore ideale di tensione
Caratteristiche dell'amplificatore ideale di corrente
Caratteristiche dell'amplificatore ideale di potenza
Schemi a blocchi
Sistemi ad anello aperto e ad anello chiuso
Amplificatori a retroazione negativa
- effetti della retroazione negativa
- effetti della retroazione sul guadagno
2 – Il decibel
- Utilità nell’uso di unità logaritmiche
3 – Schemi a blocchi
- sistemi ad anello aperto
Pagina 2 di 4
- sistemi ad anello chiuso e retroazione
4 – Amplificatori a retroazione negativa
- effetti della retroazione sul guadagno
Rif.2 Capitolo 8 - L’OPERAZIONALE E LE SUE APPLICAZIONI IN CAMPO
LINEARE
1 - L'amplificatore operazionale ideale
- caratteristiche dell'amplificatore operazionale ideale
2 - La configurazione invertente
3 - La configurazione non invertente
Inseguitore di tensione
- concetto di circuito buffer e di circuito adattatore di carico
4 - Alimentazione di un amplificatore operazionale
5 - Amplificatore sommatore invertente
6 - Amplificatore differenziale (con circuito differenziale ideale)
- importanza dell'amplificatore differenziale
- amplificatore sommatore non invertente (p. 242)
Circuiti traslatori di livello e di condizionamento dei segnali (p. 227-229-240241-242-243)
Rif.2 Capitolo 9 LE APPLICAZIONI NON LINEARI DELL’OPERAZIONALE
4 - I comparatori
Comparatore senza isteresi (invertente e non invertente)
- come fissare i livelli di tensione in uscita ai comparatori tramite diodi
zener
- comparatore a finestra
5 – Comparatori con isteresi
Inconvenienti dei comparatori senza isteresi
Comparatore con isteresi (invertente e non invertente)
- applicazioni del trigger di Schmitt
(riformatore di impulsi deformati)
(formatore di segnali a due livelli)
Rif.2 Capitolo 11
CONVERSIONE A/D E D/A
1 - Schema generale di un sistema di acquisizione, elaborazione
e distribuzione dati (con particolare riferimento alla trasduzione di
grandezze lentamente variabili nel tempo)
2 - Convertitori D/A
Pagina 3 di 4
3 - Caratteristiche fondamentali di un DAC
- tensione in uscita
- tensione di fondoscala
- risoluzione
- massima tensione di uscita
4 - Le possibili architetture dei convertitori D/A
- DAC a resistori pesati
Inconvenienti del DAC a resistori pesati
- DAC a rete R-2R
Inconvenienti del DAC a rete R-2R
- DAC a rete R-2R a scala invertita
5 - Parametri per la valutazione di un DAC
- caratteristica ingresso-uscita
- errore di offset
- errore di guadagno
- errore di non linearità
- errore di non linearità differenziale
- non linearità non monotonica
- tempo di assestamento
- transitori spuri (glitch)
Vercelli, 28.05.2008
Il docente
Prof. Massimo Brusa
___________________
I discenti
___________________
___________________
Pagina 4 di 4
