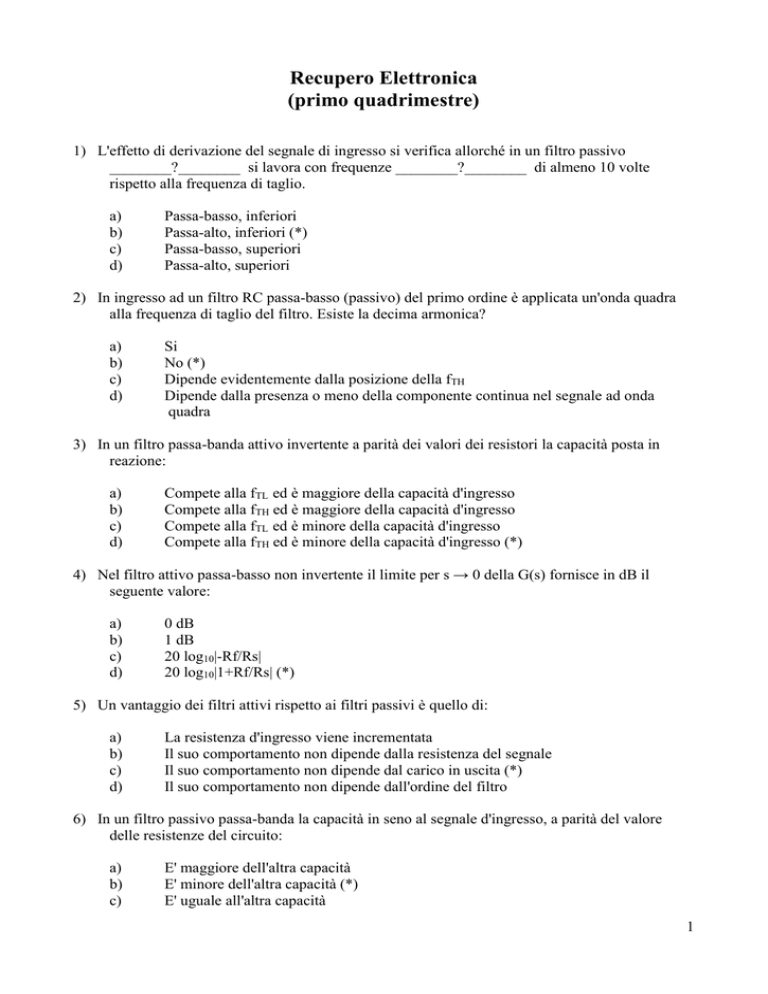

Recupero Elettronica (primo quadrimestre) 1) L`effetto di derivazione

Recupero Elettronica
(primo quadrimestre)
1) L'effetto di derivazione del segnale di ingresso si verifica allorché in un filtro passivo
________?________ si lavora con frequenze ________?________ di almeno 10 volte
rispetto alla frequenza di taglio.
a)
b)
c)
d)
Passa-basso, inferiori
Passa-alto, inferiori (*)
Passa-basso, superiori
Passa-alto, superiori
2) In ingresso ad un filtro RC passa-basso (passivo) del primo ordine è applicata un'onda quadra
alla frequenza di taglio del filtro. Esiste la decima armonica?
a)
b)
c)
d)
Si
No (*)
Dipende evidentemente dalla posizione della fTH
Dipende dalla presenza o meno della componente continua nel segnale ad onda
quadra
3) In un filtro passa-banda attivo invertente a parità dei valori dei resistori la capacità posta in
reazione:
a)
b)
c)
d)
Compete alla fTL ed è maggiore della capacità d'ingresso
Compete alla fTH ed è maggiore della capacità d'ingresso
Compete alla fTL ed è minore della capacità d'ingresso
Compete alla fTH ed è minore della capacità d'ingresso (*)
4) Nel filtro attivo passa-basso non invertente il limite per s → 0 della G(s) fornisce in dB il
seguente valore:
a)
b)
c)
d)
0 dB
1 dB
20 log10|-Rf/Rs|
20 log10|1+Rf/Rs| (*)
5) Un vantaggio dei filtri attivi rispetto ai filtri passivi è quello di:
a)
b)
c)
d)
La resistenza d'ingresso viene incrementata
Il suo comportamento non dipende dalla resistenza del segnale
Il suo comportamento non dipende dal carico in uscita (*)
Il suo comportamento non dipende dall'ordine del filtro
6) In un filtro passivo passa-banda la capacità in seno al segnale d'ingresso, a parità del valore
delle resistenze del circuito:
a)
b)
c)
E' maggiore dell'altra capacità
E' minore dell'altra capacità (*)
E' uguale all'altra capacità
1
d)
Può essere sia minore sia maggiore dell'altra capacità
7) Per monitorare una tensione continua sporcata da un disturbo a frequenza di rete (50 Hz)
occorre utilizzare:
a)
b)
c)
d)
Passa-banda
Escludi-banda
Passa-basso (*)
Passa-alto
8) L'ampiezza delle componenti armoniche di un segnale, all'aumentare della frequenza:
a)
b)
c)
d)
Decresce sempre
Decresce la maggior parte delle volte (*)
Decresce solo se il segnale è emisimmetrico
Decresce solo se il segnale è periodico
9) Sommando segnali sinusoidali di pari pulsazione si riottengono sempre e comunque segnali
sinusoidali, indipendentemente dalle ampiezze dei segnali originari.
a)
b)
c)
Vero (*)
Falso
Dipende dalla frequenza dei segnali che si vanno a sommare
10) Lo slew-rate viene misurato in:
a)
b)
c)
d)
V/s
V/ms
V/μs (*)
V/ns
11) Detto Avf = 0 il guadagno ad anello chiuso in centro banda di un OP-AMP reazionato, il suo
limite superiore in frequenza è determinato da:
a)
b)
c)
d)
Avf = 0
GBW/ fTH
GBW/Avf0 (*)
Avf0/GBW
12) In ingresso a un filtro attivo passa-basso del primo ordine con Rf=Rs=22 KΩ e C=6,8 nF è
applicata un'onda quadra alternata alla frequenza di 1 KHz. In uscita si ottiene allora un'onda:
a)
b)
c)
d)
Sinusoidale
Ancora quadra (*)
Impulsiva
Triangolare
13) Nello spettro delle ampiezze di un segnale periodico la componente continua esprime:
a)
b)
c)
d)
Il valore efficace del segnale
Il valore medio del segnale (*)
Il duty-cycle del segnale
Il limite per t → ∞ del segnale
2
14) In uno spettro delle ampiezze di un segnale periodico il fatto che le armoniche decrescano col
crescere della frequenza rende il loro effetto sempre più trascurabile e quindi anche se sono
teoricamente _____?________ , se ne può considerare un numero __________?___________
a)
b)
c)
d)
Infinite, infinito
Infinite, finito (*)
Finite, infinito
Finite, finito
15) Un’armonica posta a 10 KHz può essere:
a)
b)
c)
d)
Un’armonica pari ma non dispari
Un’armonica dispari ma non pari
Sia un’armonica pari che dispari (*)
Non può essere dispari perché è di frequenza pari
16) Il limite in frequenza di un operazionale reazionato negativamente è imposto:
a)
b)
c)
d)
Dallo Slew-rate
Dal GBW
Dal più stringente dei due (*)
Dalla capacità che impone la frequenza di taglio al circuito
17) Per ottenere un amplificatore ad elevata banda passante si può operare in diversi modi:
a)
b)
c)
d)
Utilizzare più stadi in cascata (*)
Farlo funzionare ad almeno 1/3 del limite imposto dalla frequenza di taglio
dell’operazionale
Utilizzare operazionali compensati internamente
Tenere basso il guadagno di tensione
18)
Un filtro elimina banda del secondo ordine ha una funzione di trasferimento tipica che
presenta:
a)
Uno zero nell'origine e due poli
b)
Un polo nell'origine e due zeri
c)
Due poli nell'origine e due zeri
d)
Due poli non nell'origine e due zeri non nell'origine (*)
19)
L'ordine n di un filtro attivo coincide con:
a)
La differenza tra il numero dei poli e quello degli zeri della sua f.d.t.
b)
Il numero degli zeri della sua funzione di trasferimento
c)
La somma del numero dei poli e degli zeri della sua funzione di trasferimento
d)
Il numero dei poli della sua funzione di trasferimento (*)
20)
Il circuito illustrato in figura è un filtro passa-basso del primo ordine con pulsazione di
taglio ωTH = 100 rad/s
a)
vero (*)
b)
falso
inserire-vedi fig pag 42 elettronica petrini 3
3
21)
Un segnale periodico di frequenza f = 500Hz presenta una terza armonica con frequenza
pari a:
a)
0,5 KHz
b)
1 KHz
c)
1,5 KHz (*)
d)
3 KHz
22)
Una tensione ad onda quadra con duty-cycle del 50% , compresa tra 0 e 5 v presenta
secondo il teorema di Fourier
a)
solo armoniche pari
b)
solo l'armonica fondamentale
c)
solo l'armoniche dispari
d)
solo le prime tre armoniche
23)
L'amplificazione di tensione Av =40 corrisponde a un guadagno di tensione
a)
40 dB
b)
32 dB (*)
c)
120 dB
d)
20 dB
24)
La f.d.t. di un quadripolo è il _______?_______ fra uscita e ingresso del quadripolo
espresso mediante la ______?_______ :
a)
prodotto-trasformata di Fourier
b)
prodotto-trasformata di Laplace
c)
rapporto-trasformata di Fourier
d)
rapporto-trasformata di Laplace (*)
4
