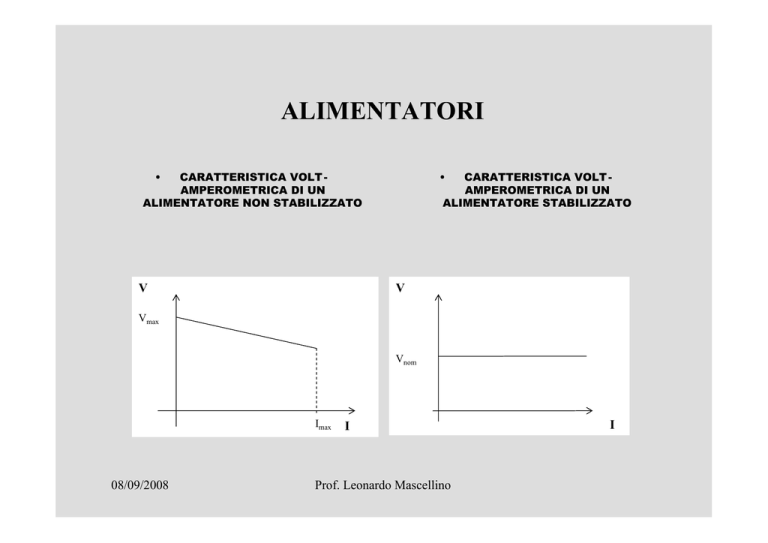

ALIMENTATORI • CARATTERISTICA VOLT AMPEROMETRICA DI UN ALIMENTATORE NON STABILIZZATO V • CARATTERISTICA VOLT AMPEROMETRICA DI UN ALIMENTATORE STABILIZZATO V Vmax Vnom Imax 08/09/2008 I Prof. Leonardo Mascellino I SCHEMA A BLOCCHI DI UN ALIMENTATORE STABILIZZATO TRASFOR. RADDRIZZ. FILTRO IN STABILIZZ. OUT ALIMENTATORE STABILIZZATO ALIMENTATORE NON STABILIZZATO 08/09/2008 Prof. Leonardo Mascellino TRASFORMATORI (1) • TRASFORMATORE CON UN SECONDARIO interruttore avvolgimento A.T. (primario) 08/09/2008 fusibile di protezione avvolgimento B..T. (secondario) Prof. Leonardo Mascellino TRASFORMATORI (2) • TRASFORMATORE CON DUE SECONDARI • TRASFORMATORE CON SECONDARIO A PRESA CENTRALE Vs/2 VS Vs/2 08/09/2008 Prof. Leonardo Mascellino RADDRIZZATORI RADDRIZZATORE A UNA SEMIONDA D VU VIN VIN RL VU t t Vm = Vu max / π Vu max = massimo valore dell ’onda pulsante raddrizzata 08/09/2008 Prof. Leonardo Mascellino FORME I/O VOUT VIN VU max Vm 0 t 0 Tensione sinusoidale 08/09/2008 t Tensione pulsante Prof. Leonardo Mascellino RADDRIZZATORE A DUE SEMIONDE CON SECONDARIO DEL TRASFORMATORE A PRESA CENTRALE Vm = 2 * (V u max / π) I VIN Vu vS/2 RL t 08/09/2008 t Prof. Leonardo Mascellino Vu VIN Conduzione D1 t Tensione presente al secondario del trasformatore t Conduzione D2 t Forma d’onda ai capi di RL Vu MAX Vm t 08/09/2008 Prof. Leonardo Mascellino RADDRIZZATORE A DUE SEMIONDE A PONTE DI GRAETZ A D4 Vi D1 VS RL n D2 D3 B 08/09/2008 Prof. Leonardo Mascellino VU PERCORSO DELLA CORRENTE CON A POSITIVO ATTRAVERSO I DIODI D1 E D2 A D4 D1 I Vi VS RL n D2 D3 B 08/09/2008 Prof. Leonardo Mascellino PERCORSO DELLA CORRENTE CON B POSITIVO ATTRAVERSO I DIODI D3 E D4 A D4 Vi D1 VS RL n D2 D3 B 08/09/2008 I Prof. Leonardo Mascellino RADDRIZZATORE 08/09/2008 Prof. Leonardo Mascellino RELAZIONE TRA I VALORI MASSIMO MEDIO ED EFFICACE DI UNA GRANDEZZA ALTERNATA VM 0,5 08/09/2008 VM 1 VEFF 1,414 Vm 1,572 Prof. Leonardo Mascellino VEFF Vm 0,707 0,636 1 1,111 0.900 1 SCHEMA ELETTRICO DEL CIRCUITO R = 120Ω Vin = 14V~ RC = 2400Ω Vout = 12V C= 500µF DIODO IN4148 Dz IN4733 Calcolo della resistenza di carico per il rilievo della caratteristica di regolazione dell’alimentatore stabilizzato. Ponendo una I min di 5 mA e volendo effettuare sei misure della tensione di uscit a si calcola: Rc = Vout/ Imi = 12/ 0.005 = 2400Ω; con il programma di simulazione EWB si inseriscano nel circuito gli strumenti di misura virtuali e si proceda inserendo resistenze di carico con valori decrescenti ad esempio di 400 Ω fino a fare circolare la corrente nominale di 30 mA. Si elabori una tabella ed il grafico V out= f (I) con Excel da allegare al progetto 08/09/2008 Prof. Leonardo Mascellino Circuito per il rilievo della caratteristica di regolazione di un alimentatore stabilizzato 08/09/2008 Prof. Leonardo Mascellino Tabella dei risultati 08/09/2008 Prof. Leonardo Mascellino Forma d’onda vista in input/output 08/09/2008 Prof. Leonardo Mascellino Stesso circuito realizzato con Circuit MAKER ® +6 Volt Power Supply V1 -170/170V D1 BRIDGE T1 10to1 A 08/09/2008 C C B A B + 60. 0Hz R1 0.1K C1 470uF Prof. Leonardo Mascellino D2 1N4742 R2 2k Risultato I/O visto all’oscilloscopio 08/09/2008 Prof. Leonardo Mascellino IPIA “S. D’ACQUISTO” BAGHERIA Corso di Elettrotecnica e Automazione Laboratorio di ELETTROT. Autore: Leonardo Mascellino FINE 08/09/2008 Prof. Leonardo Mascellino
