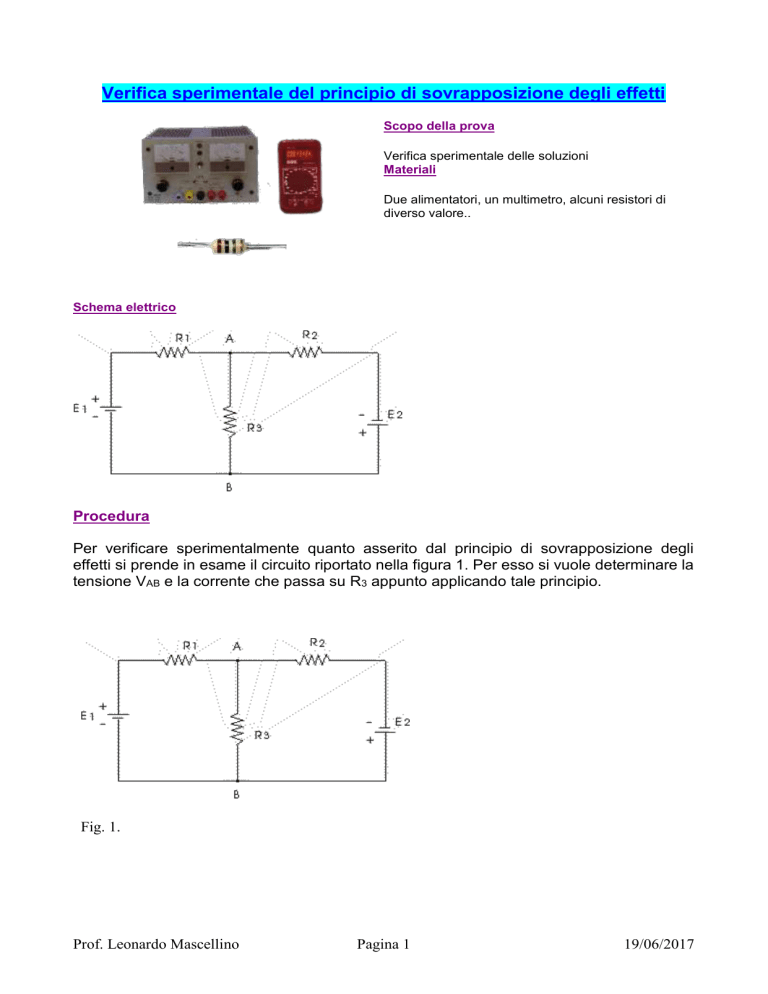

Verifica sperimentale del principio di sovrapposizione degli effetti

Verifica sperimentale del principio di sovrapposizione degli effetti
Scopo della prova
Verifica sperimentale delle soluzioni
Materiali
Due alimentatori, un multimetro, alcuni resistori di
diverso valore..
Schema elettrico
Procedura
Per verificare sperimentalmente quanto asserito dal principio di sovrapposizione degli
effetti si prende in esame il circuito riportato nella figura 1. Per esso si vuole determinare la
tensione VAB e la corrente che passa su R3 appunto applicando tale principio.
Fig. 1.
Prof. Leonardo Mascellino
Pagina 1
19/06/2017
Il circuito è osservato in tre fasi.
a)
Con il circuito interamente montato si misuri il valore della tensione VAB e della
corrente che scorre su R3:
VAB = __________
b)
Ponendo E1 = 0 (teoricamente andrebbe cortocircuitata, nella pratica viene tolta e
sostituita da un conduttore) e lasciando inalterata la E 2 si effettuano le stesse
operazioni effettuate nel precedente punto a:
V’AB = __________
c)
I3 = ___________
I’3 = ___________
Ponendo E2 = 0 (teoricamente andrebbe cortocircuitata, nella pratica viene tolta e
sostituita da un conduttore) e lasciando inalterata la E 1 si effettuano le stesse
operazioni effettuate nel precedente punto a:
V’’AB = __________
I’’3 = ___________
Se le letture sono state fatte correttamente dovrebbe risultare:
VAB = V’AB + V’’AB (Attenzione! Si parla di somma algebrica e quindi occorre tener
conto dei segni).
I3 = I’3 + I’’3 (Attenzione! Si parla di somma algebrica e quindi occorre tener conto
dei segni).
