GENERATORI EOLICI DI ULTIMA GENERAZIONE SERIE KG 20kW

annuncio pubblicitario

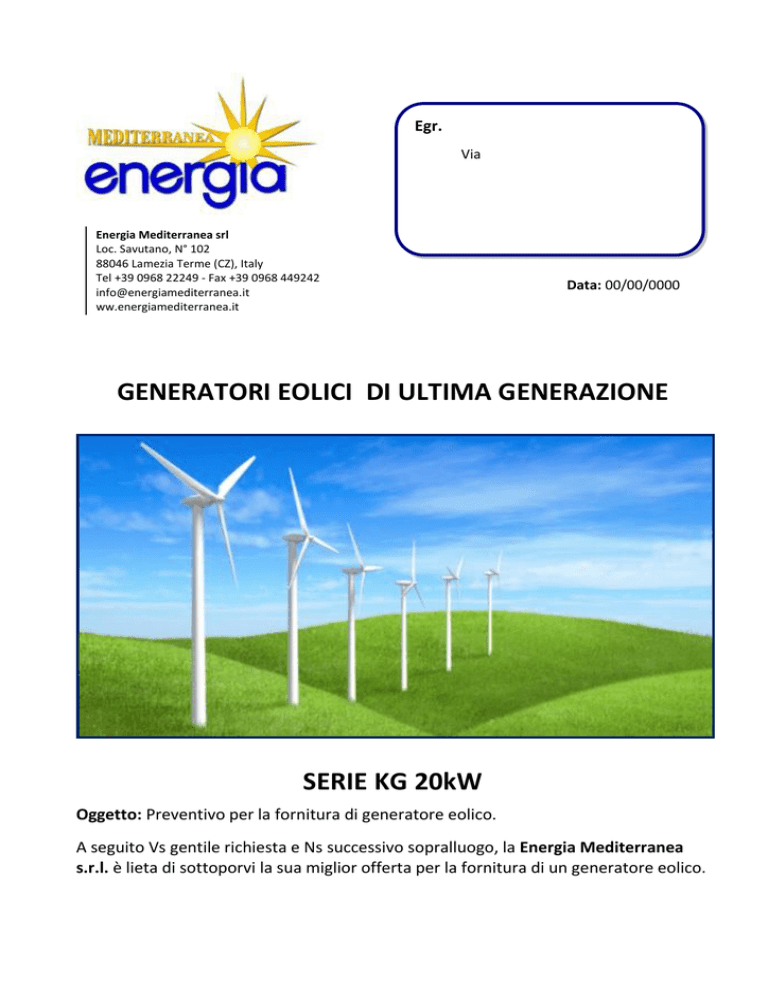

Egr.
Via
Energia Mediterranea srl
Loc. Savutano, N° 102
88046 Lamezia Terme (CZ), Italy
Tel +39 0968 22249 - Fax +39 0968 449242
inf[email protected]
ww.energiamediterranea.it
Data: 00/00/0000
GENERATORI EOLICI DI ULTIMA GENERAZIONE
SERIE KG 20kW
Oggetto: Preventivo per la fornitura di generatore eolico.
A seguito Vs gentile richiesta e Ns successivo sopralluogo, la Energia Mediterranea
s.r.l. è lieta di sottoporvi la sua miglior offerta per la fornitura di un generatore eolico.
La nuova serie KG è un generatore eolico innovativo. Tutta la sua componentistica è
accuratamente selezionata per garantire massima affidabilità, efficienza, sicurezza e
durata nel tempo. La sua tecnologia derivata dai grossi impianti da 1MW fa di questo
generatore il migliore attualmente sul mercato.
ALCUNE CARATTERISTICHE INNOVATIVE
1. Accoppiamento diretto con la rete senza necessità di Inverter
2. Sistema idraulico di orientamento al vento
3. Variatore continuo di velocità pale/generatore
4. Sistemi autonomi di sicurezza ad azione simultanea
5. Torre con sollevatore e abbattitore idraulico
6. Controller funzioni a PLC (Mitsubishi)
7. Telerilevamento funzioni con moduli GPRS e ADSL
8. Sistema di auto rotazione per avvio con velocità del vento al di sotto dei 3 m/s
ACCOPPIAMENTO DIRETTO CON LA RETE SENZA NECESSITA’ DI INVERTER
Questo generatore eolico è accoppiabile direttamente
alla rete (tramite l’opportuno sistema di interfaccia
richiesto dall’ente distributore di energia elettrica)
senza interposizione di inverter (funziona come le
turbine idrauliche). Non si introducono in questo
modo le perdite dell’inverter e si riducono le
probabilità di guasto dell’elettronica.
SISTEMA IDRAULICO DI ORIENTAMENTO AL VENTO
I generatori senza coda utilizzano
normalmente per l’allineamento al vento e
per l’imbardata un sistema a vite senza fine
asservita da un motore elettrico. Per questa
funzione, La serie KG è dotata di una
specifica pompa idraulica che assolve anche
il servizio di freno rotore. Un attuatore
idraulico, agente sull’asse, orienta la girante
nella direzione del vento e gestisce
l’imbardata. Il motore idraulico possiede una
coppia più elevata rispetto ad un motore
elettrico, evita surriscaldamenti indesiderati
e mantiene efficiente il generatore anche in condizioni di vento molto forte.
VARIATORE CONTINUO DI VELOCITÀ PALE/GENERATORE
Il generatore KG utilizza un sistema di
trasmissione a variatore continuo che accoppia
la girante eolica in maniera tale da mantenere
costante il numero di giri del generatore e di
conseguenza tensione e frequenza. Questo
sistema non necessita dell’inverter, segue un
rendimento maggiore e più ridotti costi
d’impianto.
SISTEMI DI SICUREZZA AD AZIONE SIMULTANEA
L’alto livello di protezione migliora l’affidabilità del sistema in fase operativa e di
emergenza. Il tutto è gestito dalla centralina in modalità automatica.
TORRE CON SOLLEVATORE E ABBATTITORE IDRAULICO
Il sistema adotta una torre di sostegno gestita
da un sistema idraulico di sollevamento. I
vantaggi di questo sistema sono importanti:
non occorre la gru per l’elevazione o
l’abbattimento; in caso di manutenzione è
possibile accedere al generatore abbassando la
torre. Occorrono circa 20 minuti per la salita e
la discesa del generatore.
CONTROLLER FUNZIONI A PLC (MITSUBISHI)
Tutte le funzioni di controllo e comando sono
assolte da un sistema programmato a PLC interno
al quadro elettrico in dotazione. Il PLC adottato è
di alta qualità, di marca Mitsubishi.
TELERILEVAMENTO FUNZIONI CON MODULI GPRS E ADSL
Esso è dotato di un sistema di
telecomunicazione, tramite rete GPRS o
ADSL, in grado di trasmettere a distanza i
dati relativi ai parametri di funzionamento
del generatore ed i dati di produzione
elettrica in tempo reale.
SISTEMA DI AUTO ROTAZIONE PER AVVIO CON VELOCITÀ DEL VENTO AL
DI SOTTO DEI 3 M/S
Il generatore, come negli impianti ad alta potenza, possiede una funzione di autoavvio del rotore per allinearsi tempestivamente alla rete a cui è collegato, vincendo
così le inerzie iniziali di rotazione. Allo stesso tempo, con tale rotazione è in grado di
vincere l’inerzia di avviamento e sfruttare anche i venti deboli.
PLINTO DI SOSTEGNO
La base della torre è costituita
da una struttura in cemento
armato.
L’ancoraggio
si
predispone per mezzo di una
piastra a otto che viene fissata
nella parte sottostante con
una contro-piastra gemella attraverso barre filettate saldate al reticolato d’acciaio.
Sono previste due serie di prigionieri di fissaggio, una per la flangia della torre e l’altra
per il pistone idraulico. Inoltre, è opportuno provvedere all’inserimento di una guaina
per il passaggio dei cavi di collegamento tra generatore e controller. Nelle foto sono
mostrate alcune sequenze che
riguardano le operazioni di montaggio
descritte:
reticolato metallico, piastra con
prigionieri di fissaggio e fasi finali di
messa in opera.
Questa tecnologia permette di
procedere all’innalzamento del sistema
senza la necessità di una gru. Inoltre, in
caso di manutenzione, l’accesso al
complesso pale/generatore risulta
estremamente semplice. Per il
sollevamento e l’abbattimento della torre sono sufficienti appena 20 minuti.
CARATTERISTICHE KG 20KW
Potenza massima (W)
Potenza nominale (W)
Voltaggio nominale (V)
Corrente Nominale (V)
Fasi
Direzione rotazione
Diametro rotore (m)
Altezza torre (m)
Velocità di spunto (m/s)
Velocità a potenza nominale (m/s)
Velocità di esclusione (m/s)
Velocità limite (m/s)
Velocità di rotazione nominale (rpm)
Produzione annua (kWh)
Assetto Pale
Materiale delle pale
Angolo d’inclinazione
Sistema d’imbardata
Modalità d’imbardata
Frenatura
Tipologia di Turbina
Numero Pale
Efficienza Generatore
Peso Carlinga Generatore
Protezione
Lunghezza Cablaggi (m)
Frequenza (Hz)
KG 20KW
25000
20000
380 ± 10%
48
3
Antioraria
10,0
18
2,5
12,5
20
40
69/65
38000
Fisso
GFRP
6°
Idraulico
Auto/Manual
Idraulica
Upwind
3
0.8
1.5
Imbardata/Freno Idraulico
20
50/60
