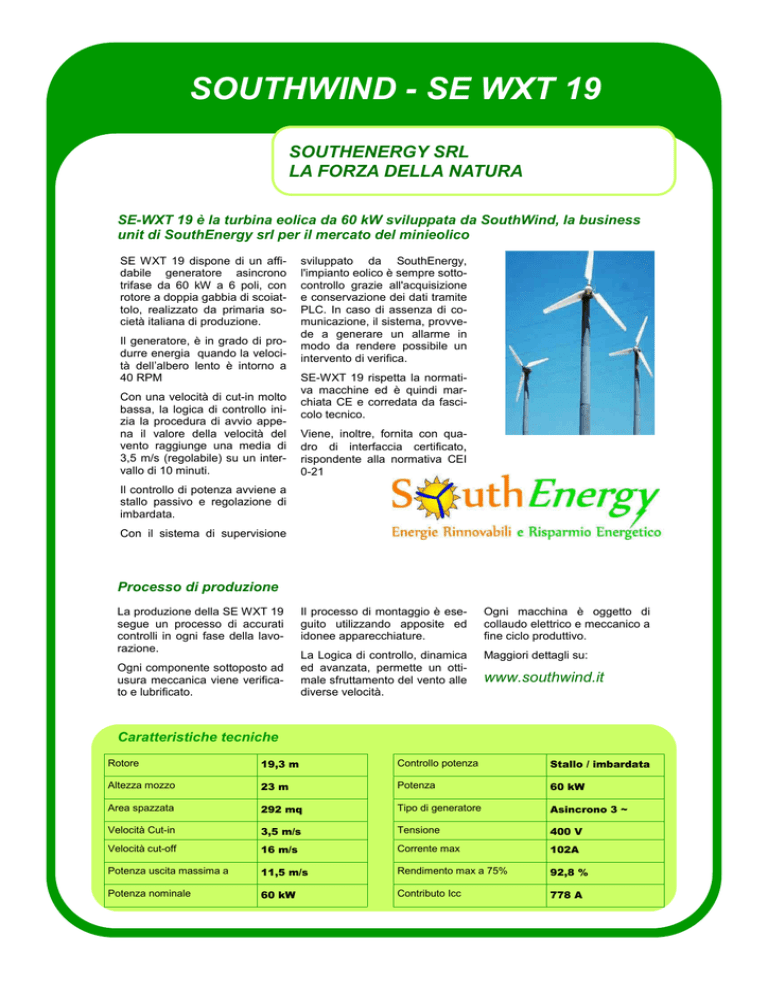

Scheda tecnica SE WXT 19 - Turbine eoliche rigenerate

SOUTHWIND - SE WXT 19
SOUTHENERGY SRL
LA FORZA DELLA NATURA
SE-WXT 19 è la turbina eolica da 60 kW sviluppata da SouthWind, la business
unit di SouthEnergy srl per il mercato del minieolico
SE WXT 19 dispone di un affidabile generatore asincrono
trifase da 60 kW a 6 poli, con
rotore a doppia gabbia di scoiattolo, realizzato da primaria società italiana di produzione.
Il generatore, è in grado di produrre energia quando la velocità dell’albero lento è intorno a
40 RPM
Con una velocità di cut-in molto
bassa, la logica di controllo inizia la procedura di avvio appena il valore della velocità del
vento raggiunge una media di
3,5 m/s (regolabile) su un intervallo di 10 minuti.
sviluppato da SouthEnergy,
l'impianto eolico è sempre sottocontrollo grazie all'acquisizione
e conservazione dei dati tramite
PLC. In caso di assenza di comunicazione, il sistema, provvede a generare un allarme in
modo da rendere possibile un
intervento di verifica.
SE-WXT 19 rispetta la normativa macchine ed è quindi marchiata CE e corredata da fascicolo tecnico.
Viene, inoltre, fornita con quadro di interfaccia certificato,
rispondente alla normativa CEI
0-21
Il controllo di potenza avviene a
stallo passivo e regolazione di
imbardata.
Con il sistema di supervisione
Processo di produzione
La produzione della SE WXT 19
segue un processo di accurati
controlli in ogni fase della lavorazione.
Ogni componente sottoposto ad
usura meccanica viene verificato e lubrificato.
Il processo di montaggio è eseguito utilizzando apposite ed
idonee apparecchiature.
Ogni macchina è oggetto di
collaudo elettrico e meccanico a
fine ciclo produttivo.
La Logica di controllo, dinamica
ed avanzata, permette un ottimale sfruttamento del vento alle
diverse velocità.
Maggiori dettagli su:
www.southwind.it
Caratteristiche tecniche
Rotore
19,3 m
Controllo potenza
Stallo / imbardata
Altezza mozzo
23 m
Potenza
60 kW
Area spazzata
292 mq
Tipo di generatore
Asincrono 3 ~
Velocità Cut-in
3,5 m/s
Tensione
400 V
Velocità cut-off
16 m/s
Corrente max
102A
Potenza uscita massima a
11,5 m/s
Rendimento max a 75%
92,8 %
Potenza nominale
60 kW
Contributo Icc
778 A
SOUTHENERGY SRL - LA FORZA DELLA NATURA
CURVA DI POTENZA
Velocità del vento
Potenza
Velocità del vento
Potenza
3 m/s
6,4 kW
10 m/s
52 kW
4 m/s
11,5 kW
11 m/s
57,5 kW
5 m/s
19,1 kW
12 m/s
60,3 kW
6 m/s
25,7 kW
13 m/s
60,6 kW
7 m/s
31,2 kW
14 m/s
61 kW
8 m/s
39,8 kW
15 m/s
60,3 kW
9 m/s
46,3 kW
16 m/s
59,5 kW
Power [kW]
70
60,3
61
59,5
60
57,5
60,6
60,3
52
50
46,3
40
39,8
31,2
30
25,7
20
19,1
11,5
10
3,2
0
1
0
2
0
2,5
6,4
3
4
5
6
7
8
9
0 0 0 0
10 11 12 13 14 15 16 17 18 19 20
La curva di potenza è di tipo sperimentale, desunta dall’analisi dei dati reali, è dipendente dal sito di installazione
e non certificata. I dati riportati non costituiscono garanzia di rendimento della macchina.
I dati e le caratteristiche tecniche riportate nel presente documento possono subire cambiamenti senza nessun
preavviso da parte di Southenergy srl.
