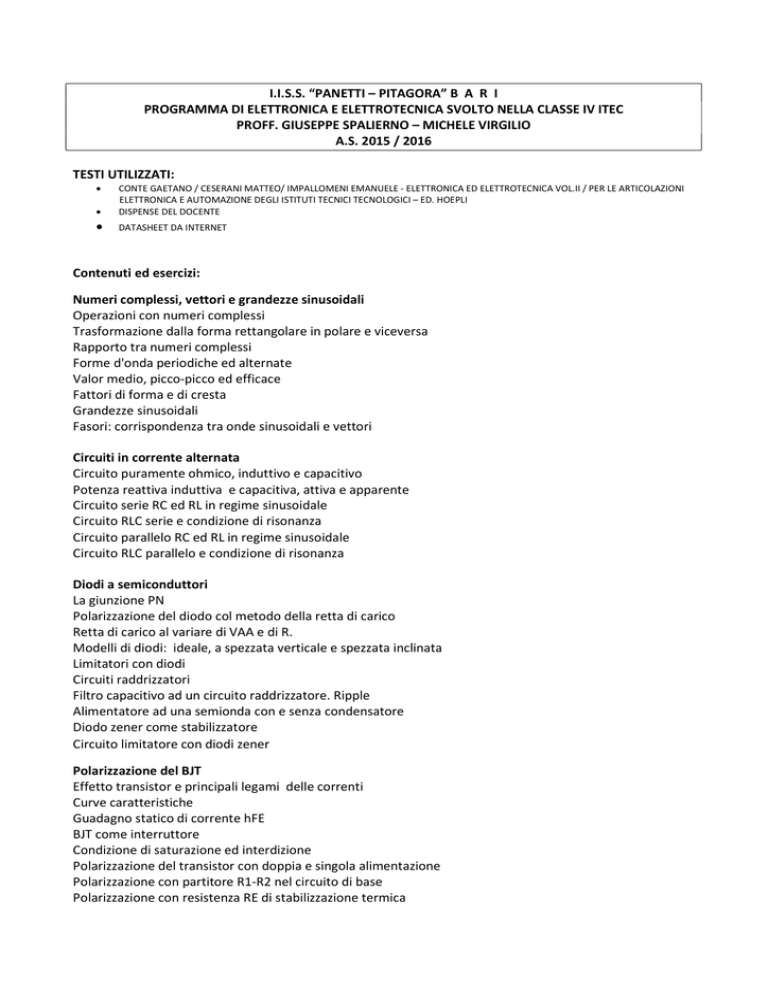

I.I.S.S. “PANETTI – PITAGORA” B A R I
PROGRAMMA DI ELETTRONICA E ELETTROTECNICA SVOLTO NELLA CLASSE IV ITEC
PROFF. GIUSEPPE SPALIERNO – MICHELE VIRGILIO
A.S. 2015 / 2016
TESTI UTILIZZATI:



CONTE GAETANO / CESERANI MATTEO/ IMPALLOMENI EMANUELE - ELETTRONICA ED ELETTROTECNICA VOL.II / PER LE ARTICOLAZIONI
ELETTRONICA E AUTOMAZIONE DEGLI ISTITUTI TECNICI TECNOLOGICI – ED. HOEPLI
DISPENSE DEL DOCENTE
DATASHEET DA INTERNET
Contenuti ed esercizi:
Numeri complessi, vettori e grandezze sinusoidali
Operazioni con numeri complessi
Trasformazione dalla forma rettangolare in polare e viceversa
Rapporto tra numeri complessi
Forme d'onda periodiche ed alternate
Valor medio, picco-picco ed efficace
Fattori di forma e di cresta
Grandezze sinusoidali
Fasori: corrispondenza tra onde sinusoidali e vettori
Circuiti in corrente alternata
Circuito puramente ohmico, induttivo e capacitivo
Potenza reattiva induttiva e capacitiva, attiva e apparente
Circuito serie RC ed RL in regime sinusoidale
Circuito RLC serie e condizione di risonanza
Circuito parallelo RC ed RL in regime sinusoidale
Circuito RLC parallelo e condizione di risonanza
Diodi a semiconduttori
La giunzione PN
Polarizzazione del diodo col metodo della retta di carico
Retta di carico al variare di VAA e di R.
Modelli di diodi: ideale, a spezzata verticale e spezzata inclinata
Limitatori con diodi
Circuiti raddrizzatori
Filtro capacitivo ad un circuito raddrizzatore. Ripple
Alimentatore ad una semionda con e senza condensatore
Diodo zener come stabilizzatore
Circuito limitatore con diodi zener
Polarizzazione del BJT
Effetto transistor e principali legami delle correnti
Curve caratteristiche
Guadagno statico di corrente hFE
BJT come interruttore
Condizione di saturazione ed interdizione
Polarizzazione del transistor con doppia e singola alimentazione
Polarizzazione con partitore R1-R2 nel circuito di base
Polarizzazione con resistenza RE di stabilizzazione termica
Amplificatori a BJT
Modello a parametri ibridi del BJT
Amplificatore ad emettitore comune a centro banda:
Resistenza di ingresso, guadagno di corrente e di tensione, resistenza di uscita
Risposta in frequenza di un amplificatore a BJT
Progettazione di un amplificatore a BJT in configurazione E.C.
Amplificatore a FET
Polarizzazione del FET
Circuito equivalente del FET
Guadagno di tensione
Filtri passivi del primo ordine
Filtro passa basso RC
Filtro passa alto CR
Filtro passa banda RC-CR
Diagrammi di Bode di un filtro passa basso e alto
Amplificatori operazionali
Principali caratteristiche
Operazionale in configurazione invertente e non invertente
Equipotenzialità degli ingressi
Principio della massa virtuale
Sommatore invertente e non invertente con A.O.
Amplificatore differenziale
Amplificatore per strumentazione
Derivatore ed integratore invertente con A.O.
Integratore non invertente con A.O.
Tabella delle principali configurazioni degli A.O.
Amplificatori di potenza
Generalità sugli amplificatori di potenza
Classi di funzionamento, rendimento di conversione e distorsione armonica
Amplificatore di potenza in classe B a simmetria complementare
Distorsione di cross-over
Eliminazione distorsione con preamplificatore ad operazionale.
Attività di laboratorio
Tutte le esercitazioni di laboratorio sono state preventivamente illustrate in ambiente virtuale MultiSim
sulla LIM con visualizzazione delle forme d’onda dei generatori e dei tests point del circuito in esame e
realizzate e sperimentate su breadboard suddividendo la classe in 5-6 gruppi di lavoro.
1. Richiami sull’uso della strumentazione di laboratorio: multimetro, oscilloscopio, sonde attenuate,
alimentatori singoli e duali
2. Misure di ampiezza e sfasamento di due grandezze sinusoidali
3. Rilievo oscillografico delle forme d'onda sinusoidali di un circuito RC
4. Modello equivalente di L e di C: verifica in laboratorio con MultiSim
5. Rilievo della caratteristica V/I del diodo 1N4148 e di un diodo zener
6. Diodo zener come stabilizzatore di tensione
7. Limitatore con diodi e verifica delle forme d'onda in laboratorio
8. Montaggio e sperimentazione di un circuito clipper con zener a Vz=5V e diodo 1N4148
9. Alimentatore ad una semionda con e senza condensatore
10. Misure di corrente e tensioni su un circuito di polarizzazione di un BJT
Note tecniche per le attività di laboratorio riguardanti gli amplificatori
11. Risposta in ampiezza e frequenza di un amplificatore a BJT
12. Risposta in ampiezza di un amplificatore invertente con operazione a doppia alimentazione
13. Amplificatore di potenza in classe B a simmetria complementare con preamplificatore ad
operazionale: misure di ampiezza e distorsione in due casi specifici
Bari, 30 maggio 2016
