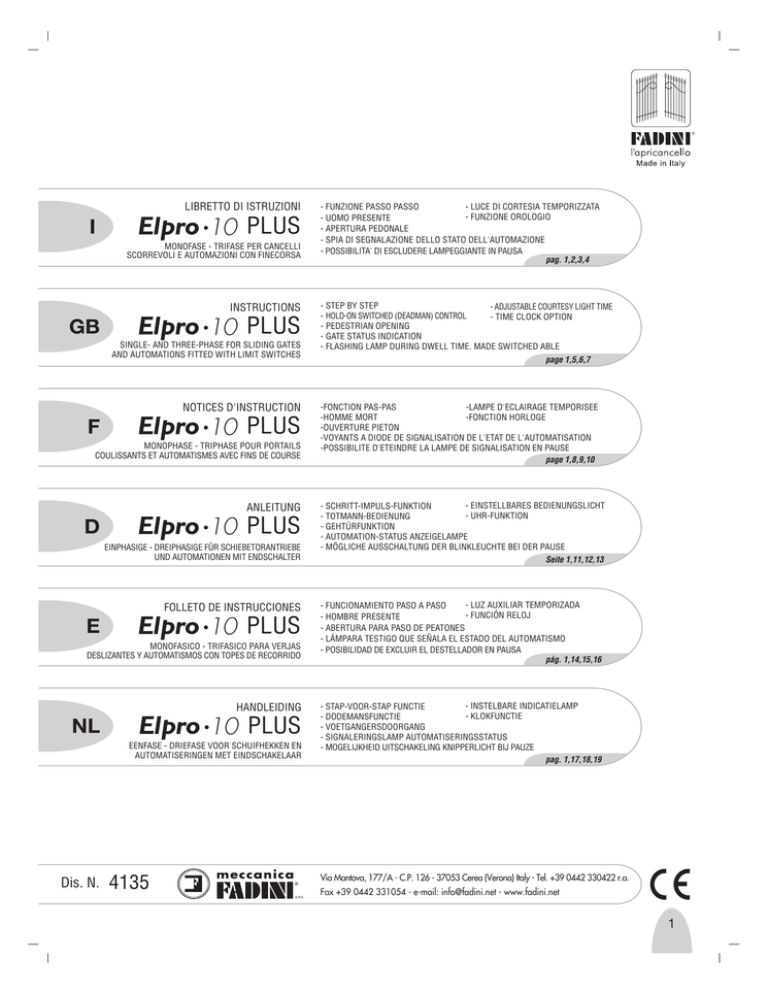

libretto istruzione

®
LIBRETTO DI ISTRUZIONI
10 PLUS
I
MONOFASE - TRIFASE PER CANCELLI
SCORREVOLI E AUTOMAZIONI CON FINECORSA
INSTRUCTIONS
10 PLUS
GB
SINGLE- AND THREE-PHASE FOR SLIDING GATES
AND AUTOMATIONS FITTED WITH LIMIT SWITCHES
NOTICES D'INSTRUCTION
10 PLUS
F
MONOPHASE - TRIPHASE POUR PORTAILS
COULISSANTS ET AUTOMATISMES AVEC FINS DE COURSE
ANLEITUNG
10 PLUS
D
EINPHASIGE - DREIPHASIGE FÜR SCHIEBETORANTRIEBE
UND AUTOMATIONEN MIT ENDSCHALTER
FOLLETO DE INSTRUCCIONES
10 PLUS
E
MONOFASICO - TRIFASICO PARA VERJAS
DESLIZANTES Y AUTOMATISMOS CON TOPES DE RECORRIDO
HANDLEIDING
10 PLUS
NL
EENFASE - DRIEFASE VOOR SCHUIFHEKKEN EN
AUTOMATISERINGEN MET EINDSCHAKELAAR
Dis. N.
4135
®
s.n.c.
- FUNZIONE PASSO PASSO
- LUCE DI CORTESIA TEMPORIZZATA
- FUNZIONE OROLOGIO
- UOMO PRESENTE
- APERTURA PEDONALE
- SPIA DI SEGNALAZIONE DELLO STATO DELL'AUTOMAZIONE
- POSSIBILITA' DI ESCLUDERE LAMPEGGIANTE IN PAUSA
pag. 1,2,3,4
- STEP BY STEP
- ADJUSTABLE COURTESY LIGHT TIME
- HOLD-ON SWITCHED (DEADMAN) CONTROL
- TIME CLOCK OPTION
- PEDESTRIAN OPENING
- GATE STATUS INDICATION
- FLASHING LAMP DURING DWELL TIME. MADE SWITCHED ABLE
page 1,5,6,7
-LAMPE D'ECLAIRAGE TEMPORISEE
-FONCTION PAS-PAS
-FONCTION HORLOGE
-HOMME MORT
-OUVERTURE PIETON
-VOYANTS A DIODE DE SIGNALISATION DE L'ETAT DE L'AUTOMATISATION
-POSSIBILITE D'ETEINDRE LA LAMPE DE SIGNALISATION EN PAUSE
page 1,8,9,10
- EINSTELLBARES BEDIENUNGSLICHT
- SCHRITT-IMPULS-FUNKTION
- UHR-FUNKTION
- TOTMANN-BEDIENUNG
- GEHTÜRFUNKTION
- AUTOMATION-STATUS ANZEIGELAMPE
- MÖGLICHE AUSSCHALTUNG DER BLINKLEUCHTE BEI DER PAUSE
Seite 1,11,12,13
- LUZ AUXILIAR TEMPORIZADA
- FUNCIONAMIENTO PASO A PASO
- FUNCIÓN RELOJ
- HOMBRE PRESENTE
- ABERTURA PARA PASO DE PEATONES
- LÁMPARA TESTIGO QUE SEÑALA EL ESTADO DEL AUTOMATISMO
- POSIBILIDAD DE EXCLUIR EL DESTELLADOR EN PAUSA
pág. 1,14,15,16
- INSTELBARE INDICATIELAMP
- STAP-VOOR-STAP FUNCTIE
- KLOKFUNCTIE
- DODEMANSFUNCTIE
- VOETGANGERSDOORGANG
- SIGNALERINGSLAMP AUTOMATISERINGSSTATUS
- MOGELIJKHEID UITSCHAKELING KNIPPERLICHT BIJ PAUZE
pag. 1,17,18,19
Via Mantova, 177/A - C.P. 126 - 37053 Cerea (Verona) Italy - Tel. +39 0442 330422 r.a.
Fax +39 0442 331054 - e-mail: [email protected] - www.fadini.net
1
MONOFASE - TRIFASE PER CANCELLI SCORREVOLI
E AUTOMAZIONI CON FINECORSA
10 PLUS
I
230/400V
F6=2A
protezione 24V
PULIN 3
T4
1 2 3 4 5 6 7 8
SUPPORTO PER
SCHEDA RADIO
AD INNESTO
TEMPO EXT (Elettroserratura e
Luce Cortesia) da 2 a 255s
ON
T3
OFF
TEMPO PEDONALE
da 3 a 30s
-
+
TRASFORMATORE
L10
T2
-
+
TEMPO DI PAUSA
da 5 a 128s
-
+
TEMPO DI LAVORO
da 5 a 128s
F4=630mA
protezione
trasformatore
L1
F1=8A linea
DIP-SWITCH
+
F2=8A linea
-
F3=8A linea
3 28 27 26
®
ELPRO 10 plus
T1
MICROPROCESSORE
L3
L2
L5
L4
L8
L7
L9
F5=630mA protezione
lampeggiatore
L6
RS RS
1
2
3
4
5
6
7
8
9 10 11 12 13
ELPRO 10 PLUS
16
17
18
19
20
21
22
S
S
R
NEUTRO
T
FASE
LAMPEGGIATORE
230V 25W max
FASE
CONDENSATORE
ALIMENTAZIONE 230V ±10%
50Hz MONOFASE
FASE
ELETTROSERRATURA
O RELE' DA 12V AC PER LUCE
DI CORTESIA A 230V
USCITA 24V per carico max:
n°2 coppie di fotocellule
n°1 Radio ricevente
SPIA DI SEGNALAZIONE 24V max 3W
FINECORSA APERTURA
FINECORSA CHIUSURA
COMUNE FINECORSA
BLOCCO
RADIO
APRE
CHIUDE
COMUNE
FOTOCELLULE E COSTE DI
SICUREZZA
M
MOTORE
230V
400V
23
R
NEUTRO
U
FASE
V
COMUNE
W
ALIMENTAZIONE 400V ±10%
50Hz TRIFASE
Descrizione generale: Il programmatore Elpro 10 Plus di nuova generazione, è utilizzato negli apricancelli scorrevoli. Alimentato a 230/400V monofase e trifase, risponde alle
normative di sicurezza di Bassa tensione, 2006/95/CE e Compatibilità Elettromagnetica 2004/108/CE e 92/31/CEE, e pertanto si consiglia l'installazione da parte di personale
tecnico qualificato secondo le normative di sicurezza vigenti. La Ditta costruttrice non si assume responsabilità circa l'uso improprio del programmatore; inoltre si riserva di
apportare modifiche e aggiornamenti al presente libretto e al programmatore. L’inosservanza delle regole di installazione può provocare seri danni a cose e persone.
!
IMPORTANTE:
- Il programmatore deve essere installato in un luogo protetto e asciutto con la propria scatola di protezione
- Accertarsi che l'alimentazione al programmatore elettronico sia 230V ±10% oppure 400V ±10%
- Accertarsi che l'alimentazione al Motore Elettrico sia 230V ±10% oppure 400V ±10%
- Per distanze superiori ai 50 metri aumentare la sezione dei fili.
- Applicare un Interruttore Magneto-Termico differenziale del tipo 0,03A ad alta sensibilità all'alimentazione del programmatore
- Alimentazione, Motore elettrico, Lampeggiante usare cavi con fili da 1,5 mm2 fino a 50 m di distanza; per Finecorsa e accessori vari utilizzare cavi con fili da 1 mm2
- Se non si usano le Fotocellule eseguire un ponte tra i morsetti 1 e 2
- Se non si usa nessuna Pulsantiera eseguire un ponte tra i morsetti 3 e 6
N.B: Per applicazioni quali accensione luci, telecamere, ecc. utilizzare Relè Statici per non creare disturbi al microprocessore.
Dip-Switch:
DIP-SWITCH
1= ON Fotocellula ferma in apertura
2= ON Radio non inverte in apertura
3= ON Chiude in Automatico
1 2 3 4 5 6 7 8
4= ON Prelampeggio Attivo
5= ON Radio passo-passo con blocco intermedio
6= ON Servizio a uomo presente (Dip 4=OFF e Dip 3=OFF)
7= ON Lampeggiatore spento durante la pausa in Automatico
8= OFF, libero
Led di Diagnostica:
L1= Alimentazione 230V 50Hz è acceso
L2= Fotocellule, si spegne ad ostacolo presente
L3= Apre, si illumina ad impulso del comando di apertura
L4= Chiude, si illumina ad impulso del comando di chiusura
L5= Blocco, si spegne ad impulso del comando di stop
L6= Radio, si illumina ad ogni impulso dal trasmettitore
L7= Stato dell’automazione, lampeggia durante il movimento
L8= Finecorsa chiude, spento a cancello chiuso
L9= Finecorsa apre, spento a cancello aperto
L10= Si accende per il tempo impostato dal Trimmer T4
2
Dis. N.
4135
ON
OFF
Nel caso di mancato funzionamento:
- Accertarsi che l'alimentazione al programmatore elettronico sia
230V ±10% oppure 400V ±10%
- Accertarsi che l'alimentazione al Motore Elettrico sia 230V ±10%
oppure 400V ±10%
- Controllare i fusibili
- Controllare che le Fotocellule siano in contatto chiuso
- Controllare tutti i contatti chiusi NC
- Controllare che non ci sia una caduta di tensione tra
programmatore e motore elettrico
10 PLUS
I
MONOFASE - TRIFASE PER CANCELLI SCORREVOLI
E AUTOMAZIONI CON FINECORSA
®
COLLEGAMENTI ELETTRICI IN BASSA TENSIONE
Fotocellule e Costa di sicurezza:
DIP-SWITCH 1:
1
2
ON: Fotocellula ferma in apertura e
inverte in chiusura a ostacolo rimosso
12 13
CONTATTO PER
FOTOCELLULE E
COSTE DI SICUREZZA
USCITA 24V (500mA)(CARICO MAX:
N°2 COPPIE FOTOCELLULE
N°1 RADIO RICEVENTE)
1
OFF: Fotocellula non ferma in apertura e
inverte in chiusura in presenza di
ostacolo
Finecorsa:
Pulsantiera:
APRE
CHIUDE
3
9 10
FINECORSA
APERTURA
COMUNE
Contatto Radio:
DIP-SWITCH 2 e 5 (NON devono mai essere contemporaneamente ON):
7
ON: Non inverte in apertura
CONTATTO
RADIO
COMUNE
- Apre/Chiude (normale)
- Inversione di marcia ad ogni impulso
- Passo Passo
8
6
COMUNE
5
FINECORSA
CHIUSURA
4
BLOCCO
3
2
ON: Passo passo con blocco intermedio
OFF: Inverte la marcia ad ogni impulso
5
OFF: Funzionamento normale
Pulsantiera Pulin 3:
3 28 27 26
COMUNE
Led di segnalazione dei comandi
Apre - Blocco - Chiude
Spia 24V 3W di Segnalazione:
Luce di Cortesia:
Collegare un Relè modulare da 24VCA
(Trimmer T4 da 2s a 255s)
per far funzionare una lampada a 230V
Elettroserratura:
Regolare il Trimmer T4 al minimo,
l'Elettroserratura rimane eccitata per 2 secondi
Dis. N.
4135
3
11
Spia Accesa = Cancello Aperto
Spia Spenta = Cancello Chiuso
Lampeggia a 0,5s (veloce) = movimento di chiusura
Lampeggia a 1s (normale) = movimento di apertura
Lampeggia a 2s (lento) = automazione in blocco
RS RS
-
+
T4
TEMPO EXT (Elettroserratura e
Luce Cortesia) da 2 a 255s
RS RS
-
+
T4
3
10 PLUS
I
®
MONOFASE - TRIFASE PER CANCELLI SCORREVOLI
E AUTOMAZIONI CON FINECORSA
COLLEGAMENTI ELETTRICI DI POTENZA
16
V
COMUNE
Motore Monofase (230V) e Trifase (400V):
17
W
18
T1
U
-
M
T2
+
-
TEMPO DI LAVORO
APRE / CHIUDE DA 5 A 128s
MOTORE
+
TEMPO DI PAUSA
DA 5 A 128S
CONDENSATORE
Lampeggiante:
DIP-SWITCH 4 e 7:
19 20
ON: Lampeggiatore Disattivato
durante la pausa in automatico
ON: Prelampeggio
OFF: Senza prelampeggio
Alimentazione:
400V
230V
OFF: Lampeggia durante la pausa
in automatico
7
4
230V MAX 25W
21
22
23
22
T
S
230V ±10% 50Hz
MONOFASE
23
R
NEUTRO
21
FASE
R
NEUTRO
FASE
S
400V ±10% 50Hz
TRIFASE
FUNZIONI
Automatico/ Semiautomatico:
DIP-SWITCH 3
-
Ciclo Automatico: ad un impulso di comando di apertura, il cancello Apre, si ferma in
Pausa del tempo impostato dal trimmer T2, terminato il quale Chiude automaticamente
ON= Chiude in Automatico
+
T2 Tempo di Pausa da
3
5 a 128s
Ciclo Semiautomatico: ad un impulso di comando di apertura il cancello si Apre e poi
ferma in apertura. Per Chiudere bisogna dare l'impulso di chiusura.
OFF= Non chiude in Automatico.
Funzione Semiautomatico
Apertura Pedonale:
Trimmer T3 tutto al minimo si disattiva l'Apertura Pedonale
da 3 a 30s Attivabile con un impulso di comando (anche radio), di durata superiore ai 2s.
La funzione "Apertura pedonale" non è attiva durante il primo ciclo di funzionamento,
successivo ad una mancanza di tensione di alimentazione.
Uomo Presente:
-
+
T3 TEMPO PEDONALE
da 3 a 30s
DIP-SWITCH 6
Si ottiene il comando di apertura e chiusura "ad azione mantenuta"
(senza autotenuta nei Relè), quindi l'attiva presenza dell'operatore
durante tutto il movimento dell'automazione fino al rilascio del
pulsante o della chiave del selettore
ON= Uomo Presente con Dip-switch 4=OFF
e Dip-switch 3=OFF
6
OFF= Funzionamento Normale
Esclusione della ricezione Radio durante la Pausa in Automatico:
In questa modalità qualsiasi impulso Radio durante il tempo di pausa in Automatico, non
esegue nessun comando sull'impianto. DIP-SWITCH N°2=ON, N°3=ON e N°5=ON
ON: Non inverte in apertura
2
ON: Passo passo con blocco intermedio
ON= Chiude in Automatico
OFF: Inverte la marcia ad ogni impulso
3
OFF= Non chiude in Automatico
5
OFF: Funzionamento normale
Installazione orologio:
Trimmer Pedonale T3 va
lasciato a zero
4
Dis. N.
ON= Chiude in Automatico
+
4135
3
OFF= Non chiude in Automatico
Funzione Semiautomatico
NA
COMUNE
-
4
APRE
DIP-SWITCH N°3=ON Chiusura Automatica
Orologio Esterno
3
COMUNE
Funzionamento: programmare l'orario di apertura sull'orologio, all'ora impostata il cancello effettuerà l'apertura
rimanendo aperto, e non accetterà più nessun comando (anche radio) sino allo scadere del tempo impostato
sull'orologio, allo scadere del quale dopo il tempo di pausa seguirà la chiusura automatica.
Il Trimmer T3 lasciato a zero, Dip-Switch N°3=ON.
Pluricom.net
7-2013
I - Prima dell'installazione da parte di personale tecnico qualificato, si consiglia di prendere visione del
Libretto Normative di Sicurezza che la Meccanica Fadini mette a disposizione.
GB - Please note that installation must be carried out by qualified technicians following Meccanica Fadini's
Safety Norms Manual.
F - L'installation doit être effectuée par un technicien qualifié suivant le manuel des Normes de Sécurité
de Meccanica Fadini.
D - Vor der Montage durch einen Fachmann, wird es empfohlen die Anleitung zur Sicherheitsnormen, die
Meccanica Fadini zur Verfügung stellt, nachzulesen.
E - Antes de la instalación por el personal técnico calificado, se recomienda leer detenidamente el Folleto
de la Reglamentación de Seguridad que la empresa Meccanica Fadini pone a su disposición.
NL - Voordat de installatie door gekwalificeerd technisch personeel wordt uitgevoerd, wordt geadviseerd
om het boekje met veiligheidsvoorschriften dat Meccanica Fadini ter beschikking stelt door te lezen.
I
Direttiva 2003/108/CE
Smaltimento dei materiali
elettrici ed elettronici
VIETATO GETTARE NEI RIFIUTI
MATERIALI NOCIVI PER L’AMBIENTE
GB
2003/108/CE Directive
for waste electrical and
electronic equipments
DISPOSE OF PROPERLY
ENVIRONMENT-NOXIOUS MATERIALS
®
s.n.c.
Via Mantova, 177/A - C.P. 126 - 37053 Cerea (Verona) Italy - Tel. +39 0442 330422 r.a. - Fax +39 0442 331054
e-mail: [email protected] - www.fadini.net
La ditta costruttrice si riserva di apportare modifiche al presente libretto senza preavviso
