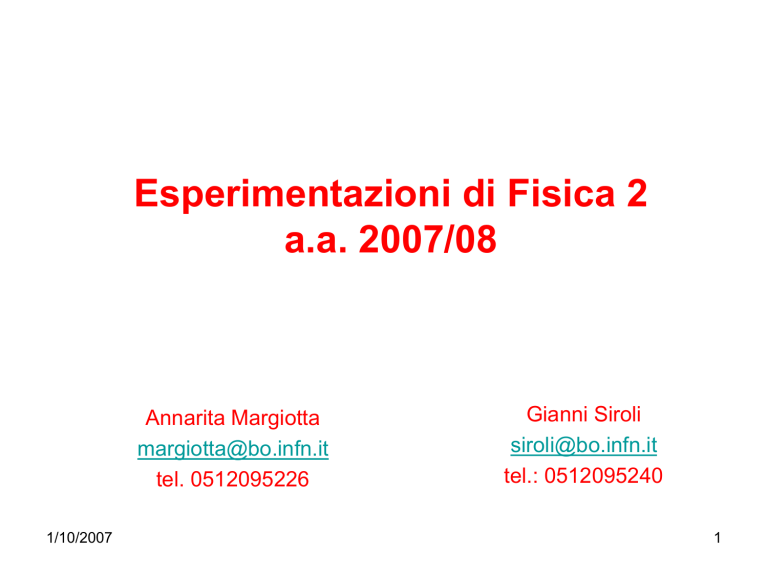

Esperimentazioni di Fisica 2
a.a. 2007/08
Annarita Margiotta
[email protected]
tel. 0512095226
1/10/2007
Gianni Siroli
[email protected]
tel.: 0512095240
1
Scopi del corso
• fornire i principii di base e gli elementi tecnicopratici relativi allo studio dei circuiti elettrici e
dell’elettronica a semiconduttori lineare e digitale
• introduzione all’uso della strumentazione di base
per le misure elettriche
• introduzione alla strumentazione in uso nelle
osservazioni astronomiche e astrofisiche
1/10/2007
2
Programma del corso
•
•
•
cenni di elettromagnetismo classico:
cariche, forze, potenziali, campi
elettronica analogica:
–
•
•
•
•
tensione
corrente
resistenza
capacità
induttanza
leggi di Ohm e di Kirchhoff
formalismo complesso
filtri
cenni sulla struttura a bande
semiconduttori
elementi non lineari
–
–
passivi : diodi
attivi : transistor - BJT; FET
•
amplificatori
•
ADC/DAC
•
richiami sulla teoria degli errori
•
introduzione al laboratorio
1/10/2007
fondamenti di logica simbolica (algeba di Boole)
porte logiche e tavole di verità
circuiti digitali combinatori:
•
•
•
•
•
•
•
–
legge di Ohm generalizzata
–
–
elettronica digitale:
–
–
–
grandezze fondamentali per l’analisi dei circuiti
elettronici ed elementi lineari dei circuiti:
•
•
•
•
•
–
•
multiplexer
codificatori
decodificatori
sommatori
genaatori di parità
ROM
PLA
circuiti sequenziali :
•
•
•
flip-flop
registri
contatori
•
•
•
•
introduzione ai sistemi di acquisizione dati
CCD ad uso astronomico
fotomoltiplicatori
radiotelescopi
•
Esercitazioni di laboratorio con relazione scritta
(obbligatorie)
3
Testi consigliati
Una selezione di argomenti da:
• Resnick, Halliday, Krane – Fisica 2, C.E.A.
• Millman, Grabel - Microelettronica, McGraw-Hill
• Martinez, Klotz – A practical guide to CCD astronomy,
Cambridge University Press
• dispense presso la portineria del Dip. Astronomia
• sito Internet: http://ishtar.df.unibo.it
• in alternativa si può usare qualunque altro testo di
elettromagnetismo, circuiti ed elettronica
Tutti i testi sono disponibili nella biblioteca del Dipartimento di
Astronomia
1/10/2007
4
schema di reticolo cristallino
moto caotico delle cariche libere
velocità media tra 2 urti ≈ 106 m/s
velocità di deriva ≈ 10-2 - 10-3 m/s
1/10/2007
5
• simbolo circuitale resistenza
• dipendenza di r e quindi di R dalla temperatura
questi valori valgono per una temperatura prefissata
1/10/2007
6
Conduttori:
Rame, ferro, alluminio
r = 10- 8  m
Isolanti:
Vetro, plastica, polistirolo
r = 10+15  m
Semiconduttori:
Germanio, silicio, boro
r = da 10- 3 a 10 2  m
RESISTIVITA’ : r   metro (ohm metro)
RESISTENZA
R = r  L / A  (ohm)
RESISTORI

Resistenza di un filo di lunghezza 3 m e sezione 3 mm 2
L= 3 m
A = 3 mm2
1/10/2007
conduttore
semiconduttore
isolante
0,01 
da 1 K a 100 M
1013 
7
• Per un conduttore ohmico la resistenza è indipendente
dalla ddp applicata
-
V
+
I
R
v (t) = R  i(t)
1/10/2007
IMPORTANTE:
il verso convenzionale della corrente va dal polo positivo al polo
negativo, come se si spostassero delle cariche positive
8
Leggi di Ohm
• Prima legge di Ohm: in un conduttore metallico
l'intensità di corrente (a temperatura T costante)
è direttamente proporzionale alla tensione
applicata ai suoi capi e inversamente
proporzionale alla resistenza del conduttore.
i(t) = 1/R v(t)
• Seconda legge di Ohm: in un conduttore
metallico di sezione costante S e lunghezza L, la
resistenza è direttamente proporzionale alla sua
lunghezza e alla resistività r, inversamente
proporzionale alla sua sezione S:
R = r L/S
1/10/2007
9
elementi lineari (ideali)
• resistore: elemento di circuito dotato di uno
specifico valore di resistenza. Dissipa energia
sotto forma di calore (effetto Joule)
v(t) = R i(t)
• capacitore: elemento che immagazzina energia
potenziale sotto forma di campo elettrico
v(t) = 1/C ∫ i(t) dt
• induttore : elemento che immagazzina energia
potenziale sotto forma di campo magnetico
v(t) = L di(t)/dt
1/10/2007
10
Potenza ed energia
• Potenza dissipata in un circuito:
W = V I = R I2 = V2/R
in una resistore  effetto Joule
• energia immagazzinata in un capacitore:
E = 1/2 C V2
• energia immagazzinata in un induttore:
E = 1/2 L I2
1/10/2007
11
facciamo il punto della situazione 1
•
•
•
•
•
•
conduttori - isolanti
intensità di corrente i = dq/dt : 1 Ampere = 1 Coulomb/s
nei conduttori la corrente è data dal movimento di elettroni (unipolare).
per convenzione il verso positivo della corrente è quello che si avrebbe se si
muovessero le cariche positive.
differenza di potenziale elettrica (o forza elettromotrice o tensione):
Volt
resistenza : Ohm
RESISTORI : v(t) = R i(t) legge di Ohm
•
•
capacità : Farad
CAPACITORI (CONDENSATORI) : q(t) = C v(t)  v(t) = 1/C ∫ i(t) dt
•
•
induttanza : Henry
INDUTTORI : v(t) = L di(t)/dt
•
1/10/2007
12
Per completare
• generatore di tensione (ideale): dispositivo che mantiene costante una ddp
ai capi di un carico, indipendentemente dal valore del carico
• generatore di corrente (ideale): dispositivo che fornisce una corrente
indipendentemente dal carico
• circuito : insieme di elementi cpllegati mediante conduttori di resistenza,
capacità e induttanza trascurabili
• rete : circuito complesso
• maglie : circuiti componenti una rete
• rami : parte di un circuito percorso dalla stessa corrente e compreso tra 2
• nodi : è un punto in cui le correnti si dividono
1/10/2007
13
Leggi di Kirchhoff
1. In ogni nodo la somma algebrica delle correnti
è uguale a 0
2. In ogni maglia la somma algebrica delle ddp è
uguale a 0.
1/10/2007
14
• Resistenze in serie e in parallelo
• Condensatori in serie e in parallelo
• Induttanze in serie e in parallelo
1/10/2007
15
Generatore di tensione ideale e reale
Un generatore di tensione ideale è un generatore che produce la stessa
tensione indipendentemente dal carico; questo equivale a dire che ha una
resistenza interna nulla.
Ciò non accade nel generatore reale in cui, a causa della resistenza interna,
la tensione decresce all’aumentare del carico.
Ri
VL
RL
Vi
1/10/2007
VL 
Vi
Vi
 RL 
R 0
RL  Ri
1 i
RL
16
Generatore di corrente ideale e reale
Un generatore di corrente ideale è un generatore che fornisce una
corrente indipendentemente dal carico, questo equivale a dire che ha
una resistenza interna infinita.
Ciò non accade nel generatore reale, la cui la resistenza interna ha un
valore finito.
VL
I
1/10/2007
Ri
RL VL
Ri RL
1
IL   I 
  I
RL
Ri  RL RL
1
1
RL
Ri 
17
