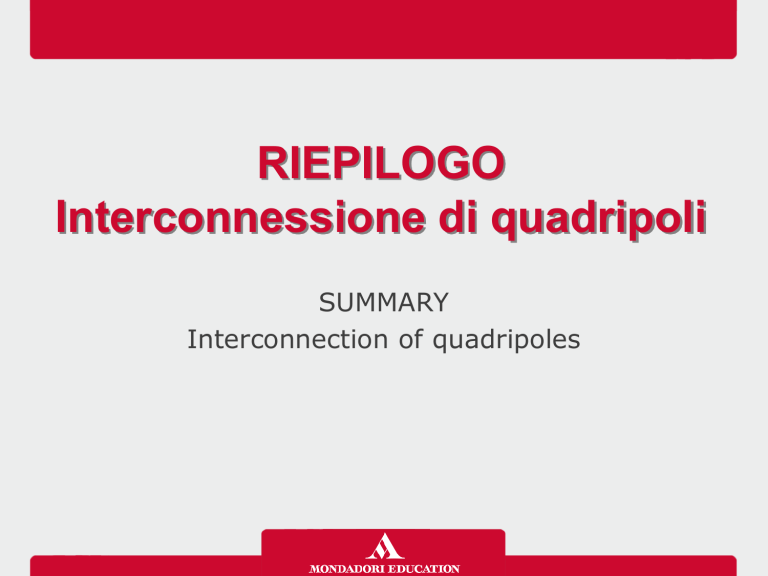

RIEPILOGO
Interconnessione di quadripoli
SUMMARY
Interconnection of quadripoles
Quadripoli in serie
» Se operiamo con i circuiti equivalenti a parametri z
possiamo dimostrare che i quattro parametri z del
quadripolo equivalente Q, ottenuto dalla serie di due
quadripoli Q’ e Q’’, sono dati dalla somma dei rispettivi
parametri dei quadripoli.
» If we operate with the z parameters equivalent circuit we
can show that the four z parameters of the quadripole
equivalent Q, obtained from series of two quadripoles
Q’ and Q’’, are the sum of the respective parameters of
the two quadripoles.
Quadripoli in parallelo
» Per i quadripoli connessi in parallelo, i
parametri y del quadripolo equivalente sono dati
dalla somma dei corrispondenti parametri y’ ed
y’’ dei singoli quadripoli.
» For the quadripoles connected in parallel,
the y parameters of the quadripole equivalent
are given by the sum of the corresponding
parameters y’ and y’’ of the single quadripoles.
Quadripolo reciproco
» Se il rapporto tra la tensione su una porta e la
corrente sull’altra porta è uguale allo stesso rapporto
che si ottiene scambiando le posizioni della tensione e
della corrente, si dice che il quadripolo è reciproco.
» If the ratio between the voltage on a port and the
current in the other port is equal to the same ratio
that is obtained by swapping the positions of the
voltage and current, it is said that the quadripole is
reciprocal.
Quadripolo simmetrico
» Se l’impedenza misurata su una porta è uguale
a quella misurata sull’altra porta quando quella
rimanente è nelle condizioni di circuito aperto, si
dice che il quadripolo è simmetrico.
» If the measured impedance of a gate is equal to
that measured in the other port when the
remaining is in open circuit conditions, it is said
that the quadripole is symmetrical.
Quadripoli in cascata
» Due quadripoli sono connessi in cascata
quando l’uscita del primo è collegata all’ingresso
del secondo . È la tipica connessione degli
amplificatori a più stadi.
» Two quadripoles are connected in cascade
when the output of the first is connected to the
input of the second. It is a typical connection of
the amplifiers with several stages.
