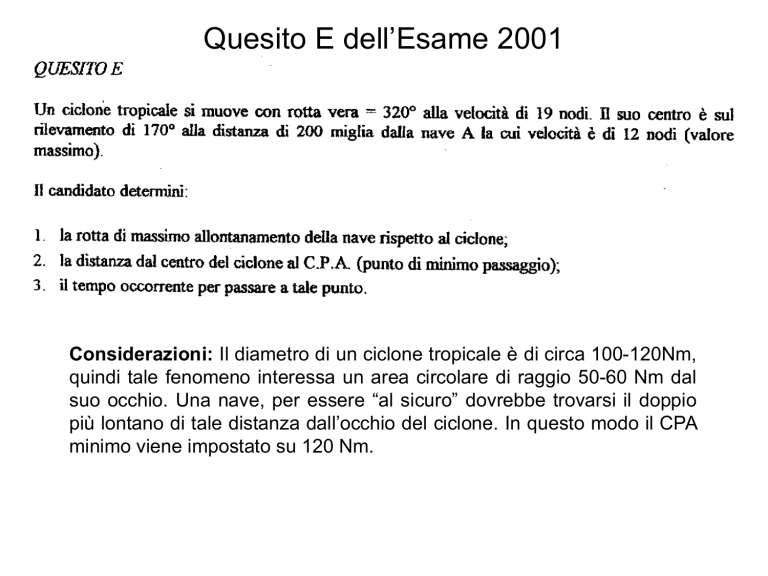

Quesito E dell’Esame 2001
Considerazioni: Il diametro di un ciclone tropicale è di circa 100-120Nm,
quindi tale fenomeno interessa un area circolare di raggio 50-60 Nm dal
suo occhio. Una nave, per essere “al sicuro” dovrebbe trovarsi il doppio
più lontano di tale distanza dall’occhio del ciclone. In questo modo il CPA
minimo viene impostato su 120 Nm.
a
k
h
Scala delle velocità
1cm = 2 Kn
b
f
j
h
g
d
Procedure:
a) Squadrare il foglio
b) Scegliere le scale di distanze e velocità
c) Mettere la posizione del Ciclone
d) Tracciare il Vettore Ciclone Vc
e) Tracciare il cerchio corrispondente alla nostra
Vmax
f) Portare dalla cuspide del Vc le due tangenti al
cerchio della Vmax
g) Unire il centro con i due punti di tangenza e
trovare i due possibili Vp (Vettori propri).
h) Si trovano anche i 2 Vr (Vettori relativi)
i) Tracciare le due DMR a partire dal Ciclone
parallele ai Vr
j) Escludere la DMR ed i relativi Vr e Vp che fanno
passare il ciclone più vicino
k) Calcolare CPA e TCPA (grazie alle relative
distanze ed al Vr più opportuno)
e
f
a
g
j
j
k
i
k
i
c
