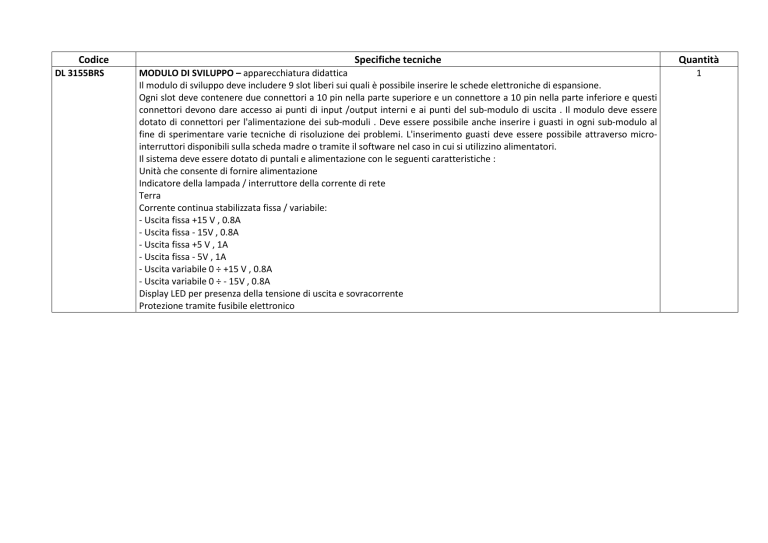

Codice Specifiche tecniche Quantità DL 3155BRS MODULO DI

Codice
DL 3155BRS
Specifiche tecniche
Quantità
MODULO DI SVILUPPO – apparecchiatura didattica
Il modulo di sviluppo deve includere 9 slot liberi sui quali è possibile inserire le schede elettroniche di espansione.
Ogni slot deve contenere due connettori a 10 pin nella parte superiore e un connettore a 10 pin nella parte inferiore e questi
connettori devono dare accesso ai punti di input /output interni e ai punti del sub-modulo di uscita . Il modulo deve essere
dotato di connettori per l'alimentazione dei sub-moduli . Deve essere possibile anche inserire i guasti in ogni sub-modulo al
fine di sperimentare varie tecniche di risoluzione dei problemi. L'inserimento guasti deve essere possibile attraverso microinterruttori disponibili sulla scheda madre o tramite il software nel caso in cui si utilizzino alimentatori.
Il sistema deve essere dotato di puntali e alimentazione con le seguenti caratteristiche :
Unità che consente di fornire alimentazione
Indicatore della lampada / interruttore della corrente di rete
Terra
Corrente continua stabilizzata fissa / variabile:
- Uscita fissa +15 V , 0.8A
- Uscita fissa - 15V , 0.8A
- Uscita fissa +5 V , 1A
- Uscita fissa - 5V , 1A
- Uscita variabile 0 ÷ +15 V , 0.8A
- Uscita variabile 0 ÷ - 15V , 0.8A
Display LED per presenza della tensione di uscita e sovracorrente
Protezione tramite fusibile elettronico
1
