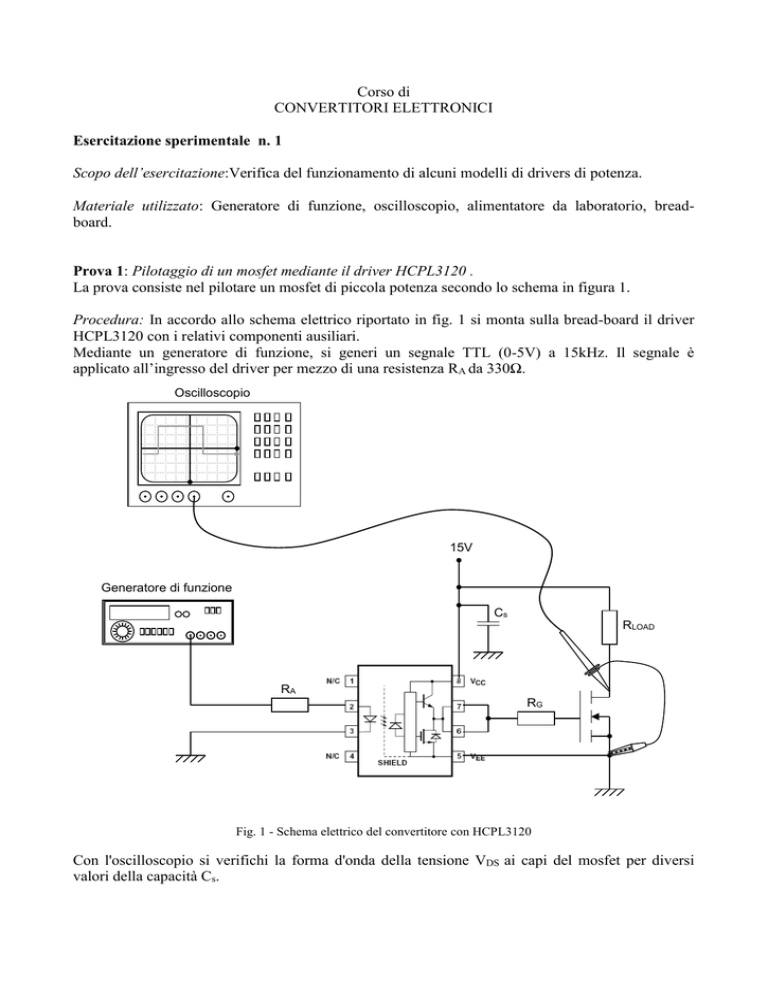

Corso di CONVERTITORI ELETTRONICI Esercitazione sperimentale n. 1 Scopo dell’esercitazione:Verifica del funzionamento di alcuni modelli di drivers di potenza. Materiale utilizzato: Generatore di funzione, oscilloscopio, alimentatore da laboratorio, breadboard. Prova 1: Pilotaggio di un mosfet mediante il driver HCPL3120 . La prova consiste nel pilotare un mosfet di piccola potenza secondo lo schema in figura 1. Procedura: In accordo allo schema elettrico riportato in fig. 1 si monta sulla bread-board il driver HCPL3120 con i relativi componenti ausiliari. Mediante un generatore di funzione, si generi un segnale TTL (0-5V) a 15kHz. Il segnale è applicato all’ingresso del driver per mezzo di una resistenza RA da 330Ω. Oscilloscopio 15V Generatore di funzione Cs RLOAD RA RG Fig. 1 - Schema elettrico del convertitore con HCPL3120 Con l'oscilloscopio si verifichi la forma d'onda della tensione VDS ai capi del mosfet per diversi valori della capacità Cs. Prova 2: Pilotaggio di due mosfet mediante il driver IR2105 . La prova consiste nel pilotare un ramo di un convertitore DC / DC secondo lo schema in figura 2. Procedura: In accordo allo schema elettrico riportato in fig. 2 si monti sulla bread-board il driver IR2105 con i relativi componenti ausiliari e i mosfet S1, S2. Mediante un generatore di funzione, si generi un segnale TTL (0-5V) a 15kHz e duty-cycle variabile. Si verifichino, mediante oscilloscopio, le caratteristiche del driver: Dead-time; Circuito di bootstrap; Segnali di uscita;. Generatore di funzione CB 12V 12V DB IR2105 Vcc Vb IN COM RG1 HO Vs S1 LO COM VOUT RG2 Fig.2- Schema elettrico del convertitore con IR2105 S2 Prova 2: Pilotaggio di due mosfet mediante il driver HIP4081 . La prova consiste nel pilotare un ramo di un convertitore DC / DC secondo lo schema in figura 3. Procedura: In accordo allo schema elettrico riportato in fig. 2 si monti sulla bread-board il driver HIP4081 con i relativi componenti ausiliari e i mosfet S1, S2. Mediante un generatore di funzione, si generi un segnale TTL (0-5V) a 15kHz e duty-cycle variabile. Il segnale è applicato all’ingresso del driver per mezzo di un inverter TTL (integrato 7404). Si verifichino, mediante oscilloscopio, le caratteristiche del driver: Dead-time; Circuito di bootstrap; Segnali di uscita; Segnale di abilitazione. DB Generatore di funzione 12V 12V CB RG1 7404 S1 R3 VOUT RG2 R2 R1 12V Fig.3- Schema elettrico del convertitore con HIP4081 S2
