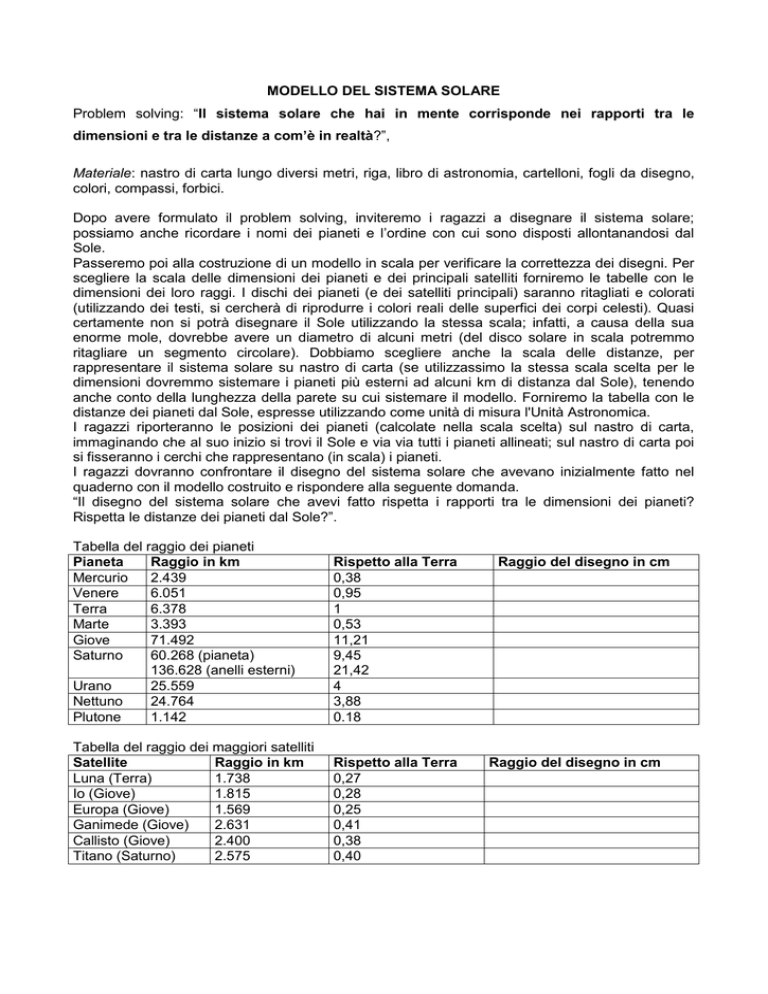

MODELLO DEL SISTEMA SOLARE
Problem solving: “Il sistema solare che hai in mente corrisponde nei rapporti tra le
dimensioni e tra le distanze a com’è in realtà?”,
Materiale: nastro di carta lungo diversi metri, riga, libro di astronomia, cartelloni, fogli da disegno,
colori, compassi, forbici.
Dopo avere formulato il problem solving, inviteremo i ragazzi a disegnare il sistema solare;
possiamo anche ricordare i nomi dei pianeti e l’ordine con cui sono disposti allontanandosi dal
Sole.
Passeremo poi alla costruzione di un modello in scala per verificare la correttezza dei disegni. Per
scegliere la scala delle dimensioni dei pianeti e dei principali satelliti forniremo le tabelle con le
dimensioni dei loro raggi. I dischi dei pianeti (e dei satelliti principali) saranno ritagliati e colorati
(utilizzando dei testi, si cercherà di riprodurre i colori reali delle superfici dei corpi celesti). Quasi
certamente non si potrà disegnare il Sole utilizzando la stessa scala; infatti, a causa della sua
enorme mole, dovrebbe avere un diametro di alcuni metri (del disco solare in scala potremmo
ritagliare un segmento circolare). Dobbiamo scegliere anche la scala delle distanze, per
rappresentare il sistema solare su nastro di carta (se utilizzassimo la stessa scala scelta per le
dimensioni dovremmo sistemare i pianeti più esterni ad alcuni km di distanza dal Sole), tenendo
anche conto della lunghezza della parete su cui sistemare il modello. Forniremo la tabella con le
distanze dei pianeti dal Sole, espresse utilizzando come unità di misura l'Unità Astronomica.
I ragazzi riporteranno le posizioni dei pianeti (calcolate nella scala scelta) sul nastro di carta,
immaginando che al suo inizio si trovi il Sole e via via tutti i pianeti allineati; sul nastro di carta poi
si fisseranno i cerchi che rappresentano (in scala) i pianeti.
I ragazzi dovranno confrontare il disegno del sistema solare che avevano inizialmente fatto nel
quaderno con il modello costruito e rispondere alla seguente domanda.
“Il disegno del sistema solare che avevi fatto rispetta i rapporti tra le dimensioni dei pianeti?
Rispetta le distanze dei pianeti dal Sole?”.
Tabella del raggio dei pianeti
Pianeta
Raggio in km
Mercurio
2.439
Venere
6.051
Terra
6.378
Marte
3.393
Giove
71.492
Saturno
60.268 (pianeta)
136.628 (anelli esterni)
Urano
25.559
Nettuno
24.764
Plutone
1.142
Rispetto alla Terra
0,38
0,95
1
0,53
11,21
9,45
21,42
4
3,88
0.18
Tabella del raggio dei maggiori satelliti
Satellite
Raggio in km
Luna (Terra)
1.738
Io (Giove)
1.815
Europa (Giove)
1.569
Ganimede (Giove)
2.631
Callisto (Giove)
2.400
Titano (Saturno)
2.575
Rispetto alla Terra
0,27
0,28
0,25
0,41
0,38
0,40
Raggio del disegno in cm
Raggio del disegno in cm
Tabella delle distanze dal Sole
Distanza dal Sole (distanza Distanza dal Sole sulla
Terra-Sole=1)
striscia di carta (in cm)
Mercurio
0,4
Venere
0,7
Terra
1
Marte
1,5
Giove
5,2
Saturno
9,5
Urano
19,2
Nettuno
30,1
Plutone
40
Virgilio Dionisi
