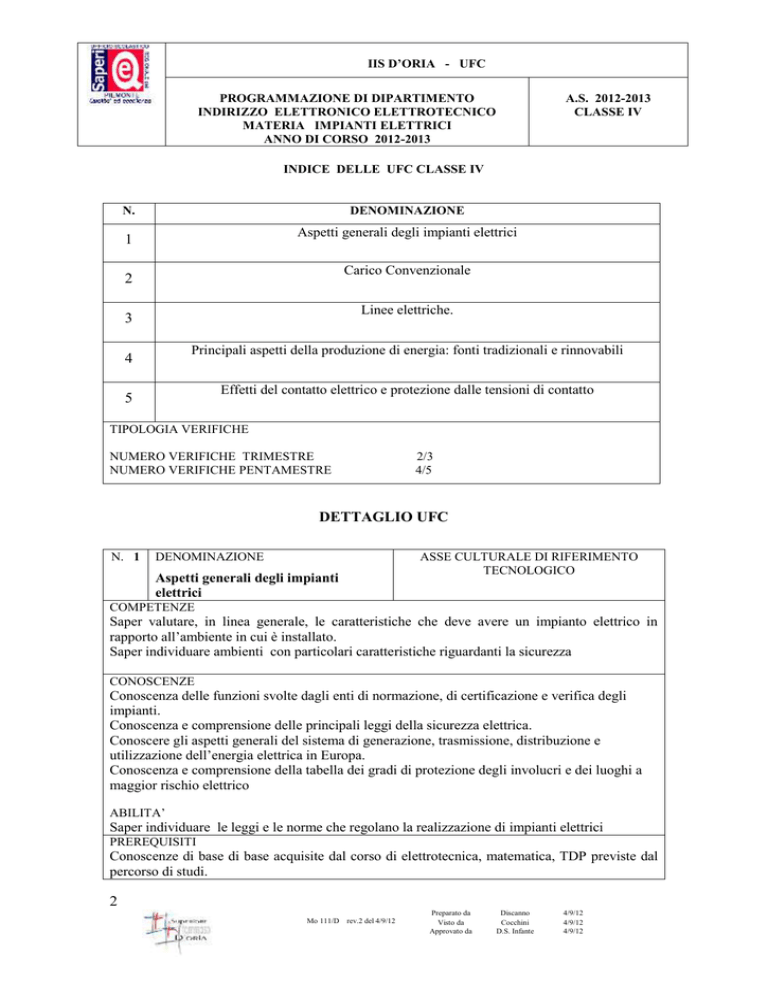

IIS D’ORIA - UFC
PROGRAMMAZIONE DI DIPARTIMENTO
INDIRIZZO ELETTRONICO ELETTROTECNICO
MATERIA IMPIANTI ELETTRICI
ANNO DI CORSO 2012-2013
A.S. 2012-2013
CLASSE IV
INDICE DELLE UFC CLASSE IV
N.
DENOMINAZIONE
Aspetti generali degli impianti elettrici
1
Carico Convenzionale
2
Linee elettriche.
3
Principali aspetti della produzione di energia: fonti tradizionali e rinnovabili
4
Effetti del contatto elettrico e protezione dalle tensioni di contatto
5
TIPOLOGIA VERIFICHE
NUMERO VERIFICHE TRIMESTRE
NUMERO VERIFICHE PENTAMESTRE
2/3
4/5
DETTAGLIO UFC
N. 1
DENOMINAZIONE
Aspetti generali degli impianti
elettrici
ASSE CULTURALE DI RIFERIMENTO
TECNOLOGICO
COMPETENZE
Saper valutare, in linea generale, le caratteristiche che deve avere un impianto elettrico in
rapporto all’ambiente in cui è installato.
Saper individuare ambienti con particolari caratteristiche riguardanti la sicurezza
CONOSCENZE
Conoscenza delle funzioni svolte dagli enti di normazione, di certificazione e verifica degli
impianti.
Conoscenza e comprensione delle principali leggi della sicurezza elettrica.
Conoscere gli aspetti generali del sistema di generazione, trasmissione, distribuzione e
utilizzazione dell’energia elettrica in Europa.
Conoscenza e comprensione della tabella dei gradi di protezione degli involucri e dei luoghi a
maggior rischio elettrico
ABILITA’
Saper individuare le leggi e le norme che regolano la realizzazione di impianti elettrici
PREREQUISITI
Conoscenze di base di base acquisite dal corso di elettrotecnica, matematica, TDP previste dal
percorso di studi.
2
Mo 111/D rev.2 del 4/9/12
Preparato da
Visto da
Approvato da
Discanno
Cocchini
D.S. Infante
4/9/12
4/9/12
4/9/12
IIS D’ORIA - UFC
PROGRAMMAZIONE DI DIPARTIMENTO
INDIRIZZO ELETTRONICO ELETTROTECNICO
MATERIA IMPIANTI ELETTRICI
ANNO DI CORSO 2012-2013
A.S. 2012-2013
CLASSE IV
EVENTUALE RECUPERO
Corsi pomeridiani
CONTENUTI
Sistema elettrico, normativa, legislazione.
Sicurezza elettrica e condizioni ambientali
INDICAZIONI METODOLOGICHE E OPERATIVE
Dettatura di sintesi sul quaderno,esercizi svolti in classe, consultazione di norme, consultazione
manuale tecnico ,esercitazioni di gruppo
STRUMENTI E MATERIALI
Libro di testo, norme CEI, manuale tecnico, calcolatrici ,documentazione di settore
CRITERI DI VALUTAZIONE (possibilità di allegare griglie di valutazione) CON INDICAZIONI PER
LA SUFFICIENZA
I criteri di valutazione saranno quelli previsti dal POF dell’Istituto
VALORE ATTESO DI SUFFICIENZE SULLA CLASSE (in %) 90%
MODALITA’ PER IL RECUPERO
Corsi pomeridiani
DURATA
N. 2
12 h
DENOMINAZIONE
ASSE CULTURALE DI RIFERIMENTO
TECNOLOGICO
Carico convenzionale
COMPETENZE
Saper calcolare le potenze convenzionali e le correnti d’impiego in funzione dei carichi da
alimentare
CONOSCENZE
Conoscere i principali fenomeni termici e saperne valutare gli effetti sul funzionamento degli
apparecchi e degli impianti elettrici.
Conoscenza e comprensione dei fattori di utilizzazione e contemporaneità.
Conoscenza del rendimento di una macchina elettrica.
ABILITA’
Saper orientare le procedure di calcolo e la verifica delle soluzioni ottenute alle scelte
progettuali effettuate.
Saper valutare tra le diverse soluzioni ottenute dello stesso problema, quella più idonea per il
caso in esame.
PREREQUISITI
Conoscenze di base di base acquisite dal corso di elettrotecnica, matematica, TDP previste dal
percorso di studi e UFC di impianti precedenti
EVENTUALE RECUPERO
Corsi pomeridiani
CONTENUTI
Il problema termico negli impianti elettrici
Determinazione del carico convenzionale.
INDICAZIONI METODOLOGICHE E OPERATIVE
Dettatura di sintesi sul quaderno,esercizi svolti in classe, consultazione di norme, consultazione
manuale tecnico ,esercitazioni di gruppo
3
Mo 111/D rev.2 del 4/9/12
Preparato da
Visto da
Approvato da
Discanno
Cocchini
D.S. Infante
4/9/12
4/9/12
4/9/12
IIS D’ORIA - UFC
PROGRAMMAZIONE DI DIPARTIMENTO
INDIRIZZO ELETTRONICO ELETTROTECNICO
MATERIA IMPIANTI ELETTRICI
ANNO DI CORSO 2012-2013
A.S. 2012-2013
CLASSE IV
STRUMENTI E MATERIALI
Libro di testo, norme CEI, manuale tecnico, calcolatrici ,documentazione di settore
CRITERI DI VALUTAZIONE (possibilità di allegare griglie di valutazione) CON INDICAZIONI PER
LA SUFFICIENZA
I criteri di valutazione saranno quelli previsti dal POF dell’Istituto
VALORE ATTESO DI SUFFICIENZE SULLA CLASSE (in %) 90%
MODALITA’ PER IL RECUPERO
Corsi pomeridiani
DURATA
N. 3
8h
DENOMINAZIONE
ASSE CULTURALE DI RIFERIMENTO
TECNOLOGICO
Linee elettriche
COMPETENZE
Saper calcolare il rendimento e la caduta di tensione di linea per media e bassa tensione.
Saper utilizzare i metodi di calcolo per il progetto o la verifica delle linee
Saper applicare il metodo dei momenti amperometrici per la risoluzione delle linee
CONOSCENZE
Conoscere i parametri elettrici e gli schemi equivalenti di una linea elettrica.
Conoscere il concetto di rendimento e di variazione di tensione sulle linee.
Conoscere le caratteristiche costruttive delle condutture elettriche.
Conoscere i metodi di progetto e di verifica delle linee elettriche di BT e MT
Conoscenza del metodo dei momenti amperometrici
ABILITA’
Saper scegliere i tipi di cavi elettrici e valutare la loro portata effettiva.
Saper valutare il metodo più opportuno da applicare per il calcolo di dimensionamento della
linea in oggetto
Saper scegliere, tra le diverse soluzioni dello stesso problema, quella più idonea a soddisfare le
specifiche di progetto.
PREREQUISITI
Conoscenze di base di base acquisite dal corso di elettrotecnica, matematica, TDP previste dal
percorso di studi e UFC di impianti precedenti
EVENTUALE RECUPERO
Corsi pomeridiani
CONTENUTI
Circuiti equivalenti delle linee, parametri elettrici.
Aspetti costruttivi delle linee elettriche, sia aeree sia in cavo.
Modalità di posa delle condutture elettriche.
Determinazione della portata effettiva delle condutture.
Metodo dei momenti amperometrici
INDICAZIONI METODOLOGICHE E OPERATIVE
Dettatura di sintesi sul quaderno,esercizi svolti in classe, consultazione di norme, consultazione
manuale tecnico, esercitazioni di gruppo.
STRUMENTI E MATERIALI
Libro di testo, norme CEI, manuale tecnico, calcolatrici ,documentazione di settore
CRITERI DI VALUTAZIONE (possibilità di allegare griglie di valutazione) CON INDICAZIONI PER
4
Mo 111/D rev.2 del 4/9/12
Preparato da
Visto da
Approvato da
Discanno
Cocchini
D.S. Infante
4/9/12
4/9/12
4/9/12
IIS D’ORIA - UFC
PROGRAMMAZIONE DI DIPARTIMENTO
INDIRIZZO ELETTRONICO ELETTROTECNICO
MATERIA IMPIANTI ELETTRICI
ANNO DI CORSO 2012-2013
A.S. 2012-2013
CLASSE IV
LA SUFFICIENZA
I criteri di valutazione saranno quelli previsti dal POF dell’Istituto
VALORE ATTESO DI SUFFICIENZE SULLA CLASSE (in %) 90%
MODALITA’ PER IL RECUPERO
Corsi pomeridiani
DURATA
N. 4
28 h
DENOMINAZIONE
Principali aspetti della produzione di
energia: fonti tradizionali e
rinnovabili
ASSE CULTURALE DI RIFERIMENTO
TECNOLOGICO
COMPETENZE
Saper valutare in funzione del sito l’impianto più idoneo
Saper individuare in funzione dell’impianto il sito più idoneo.
Saper mettere in atto azioni che portano ad un risparmio energetico.
CONOSCENZE
Conoscere la situazione attuale dei consumi e della produzione delle energie sia a livello
europeo che mondiale.
Conoscere i principi di produzione dell’energia dalle centrali termoelettriche
Conoscere i principi di conversione dell’energia fotovoltaica,idroelettrica,eolica,da biomasse e
geotermica.
Conoscere i comportamenti che portano ad un risparmio energetico
ABILITA’
Saper valutare tra i diversi atteggiamenti delle politiche mondiali sull’energia e quelle che sono
indirizzate allo sviluppo di un sistema ecosostenibile
PREREQUISITI
Conoscenze di base di base acquisite dal corso di elettrotecnica, matematica, TDP previste dal
percorso di studi e UFC di impianti precedenti
EVENTUALE RECUPERO
Corsi pomeridiani
CONTENUTI
La situazione mondiale ed europea dei consumi e della produttività delle energie.
Produzione da centrali termoelettriche e nucleari
Conversione fotovoltaica
Conversione idroelettrica
Conversione eolica
Conversione da biomasse
Conversione geotermica
Il risparmio energetico
INDICAZIONI METODOLOGICHE E OPERATIVE
Dettatura di sintesi sul quaderno,esercizi svolti in classe, consultazione di norme, consultazione
manuale tecnico, esercitazioni di gruppo.
STRUMENTI E MATERIALI
Libro di testo, norme CEI, manuale tecnico, calcolatrici ,documentazione di settore
5
Mo 111/D rev.2 del 4/9/12
Preparato da
Visto da
Approvato da
Discanno
Cocchini
D.S. Infante
4/9/12
4/9/12
4/9/12
IIS D’ORIA - UFC
PROGRAMMAZIONE DI DIPARTIMENTO
INDIRIZZO ELETTRONICO ELETTROTECNICO
MATERIA IMPIANTI ELETTRICI
ANNO DI CORSO 2012-2013
A.S. 2012-2013
CLASSE IV
CRITERI DI VALUTAZIONE (possibilità di allegare griglie di valutazione) CON INDICAZIONI PER
LA SUFFICIENZA
I criteri di valutazione saranno quelli previsti dal POF dell’Istituto
VALORE ATTESO DI SUFFICIENZE SULLA CLASSE (in %) 90%
MODALITA’ PER IL RECUPERO
Corsi pomeridiani
DURATA
N. 5
12 h
DENOMINAZIONE
Effetti del contatto elettrico e
protezione dalle tensioni di contatto
ASSE CULTURALE DI RIFERIMENTO
TECNOLOGICO
COMPETENZE
Saper calcolare la resistenza di terra nel caso di configurazioni semplici.
Saper scegliere i componenti dell’impianto di terra
Saper scegliere i principali sistemi di protezione contro i contatti diretti ed indiretti, tenendo
conto delle prescrizioni normative.
Sapere dimensionare gli elementi che costituiscono l’impianto di terra .
Per un sistema TT, saper coordinare l’impianto di terra con l’interruttore differenziale per la
protezione dei contatti indiretti.
Per un sistema TN, saper scegliere il dispositivo di protezione (interruttore di massima corrente
o differenziale) per la protezione dei contatti indiretti.
CONOSCENZE
Conoscere gli effetti della corrente elettrica sul corpo umano.
Conoscere i limiti di pericolosità della corrente e della tensione e le grandezze che le esprimono.
Conoscere la funzione, la costituzione e i componenti dell’impianto di terra.
Conoscere i concetti di:massa, massa estranea, contatto diretto, contatto
indiretto.
Conoscere la classificazione dei sistemi elettrici in relazione al collegamento a terra
(TT,TN,IT)
Conoscere gli impieghi e le caratteristiche funzionali degli interruttori differenziali.
Conoscere i principali sistemi di protezione contro i contatti indiretti per i sistemi TT,TN,IT
Conoscere i principali sistemi di protezione contro i contatti diretti
ABILITA’
Saper valutare il legame esistente tra le scelte progettuali effettuate e le soluzioni impiantistiche
adottate
Saper valutare il legame esistente tra le scelte progettuali effettuate e le soluzioni impiantistiche
adottate.
Saper scegliere tra le diverse soluzioni dello stesso problema che si presenta nella pratica
impiantistica, quella più idonea per il caso in esame e che tenga conto anche del costo dello
stesso
PREREQUISITI
Conoscenze di base di base acquisite dal corso di elettrotecnica, matematica, TDP previste dal
percorso di studi e UFC di impianti precedenti
EVENTUALE RECUPERO
Corsi pomeridiani
6
Mo 111/D rev.2 del 4/9/12
Preparato da
Visto da
Approvato da
Discanno
Cocchini
D.S. Infante
4/9/12
4/9/12
4/9/12
IIS D’ORIA - UFC
PROGRAMMAZIONE DI DIPARTIMENTO
INDIRIZZO ELETTRONICO ELETTROTECNICO
MATERIA IMPIANTI ELETTRICI
ANNO DI CORSO 2012-2013
A.S. 2012-2013
CLASSE IV
CONTENUTI
Pericolosità della corrente elettrica.
Collegamento a terra degli impianti elettrici
Protezione dai contatti indiretti.
Protezione dai contatti diretti.
Sistemi TT,TN,IT
Interruttore differenziale
Applicazioni
INDICAZIONI METODOLOGICHE E OPERATIVE
Dettatura di sintesi sul quaderno,esercizi svolti in classe, consultazione di norme, consultazione
manuale tecnico, esercitazioni di gruppo.
STRUMENTI E MATERIALI
Libro di testo, norme CEI, manuale tecnico, calcolatrici ,documentazione di settore
CRITERI DI VALUTAZIONE (possibilità di allegare griglie di valutazione) CON INDICAZIONI PER
LA SUFFICIENZA
I criteri di valutazione saranno quelli previsti dal POF dell’Istituto
VALORE ATTESO DI SUFFICIENZE SULLA CLASSE (in %) 90%
MODALITA’ PER IL RECUPERO
Corsi pomeridiani
DURATA
Cirié,
05/10/2012
30 h
Firma Docenti
Gian Luigi Foglino
7
Mo 111/D rev.2 del 4/9/12
Preparato da
Visto da
Approvato da
Discanno
Cocchini
D.S. Infante
4/9/12
4/9/12
4/9/12
