Bonacci - Altometro 1

annuncio pubblicitario

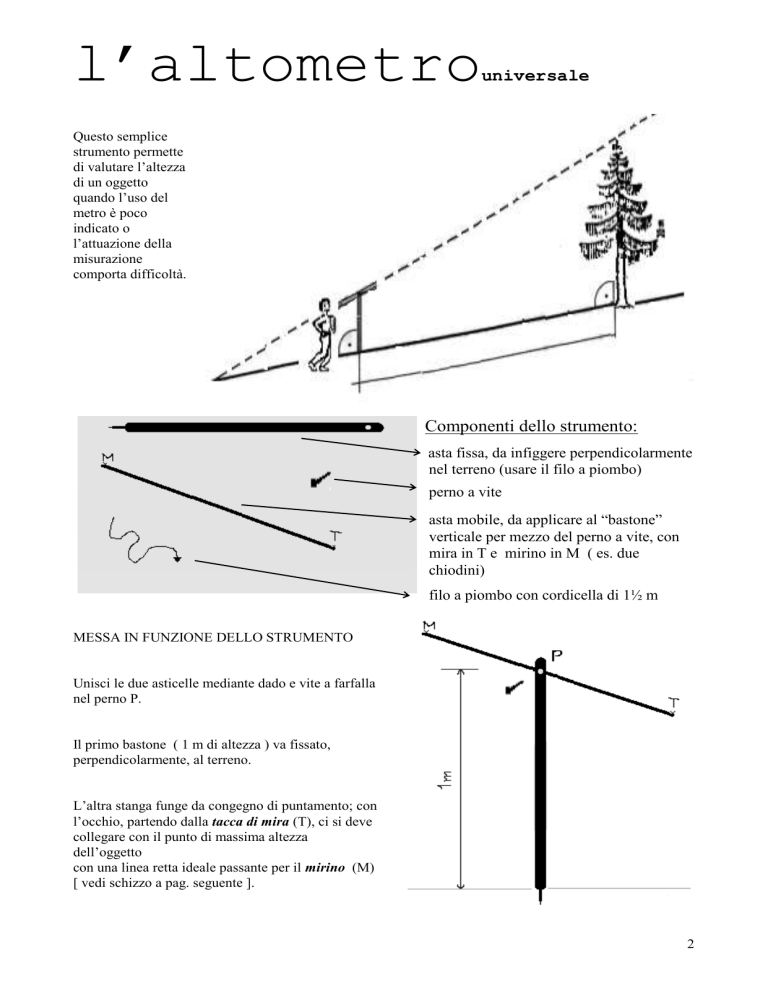

l’altometro
universale
Questo semplice
strumento permette
di valutare l’altezza
di un oggetto
quando l’uso del
metro è poco
indicato o
l’attuazione della
misurazione
comporta difficoltà.
Componenti dello strumento:
asta fissa, da infiggere perpendicolarmente
nel terreno (usare il filo a piombo)
perno a vite
asta mobile, da applicare al “bastone”
verticale per mezzo del perno a vite, con
mira in T e mirino in M ( es. due
chiodini)
filo a piombo con cordicella di 1½ m
MESSA IN FUNZIONE DELLO STRUMENTO
Unisci le due asticelle mediante dado e vite a farfalla
nel perno P.
Il primo bastone ( 1 m di altezza ) va fissato,
perpendicolarmente, al terreno.
L’altra stanga funge da congegno di puntamento; con
l’occhio, partendo dalla tacca di mira (T), ci si deve
collegare con il punto di massima altezza
dell’oggetto
con una linea retta ideale passante per il mirino (M)
[ vedi schizzo a pag. seguente ].
2
