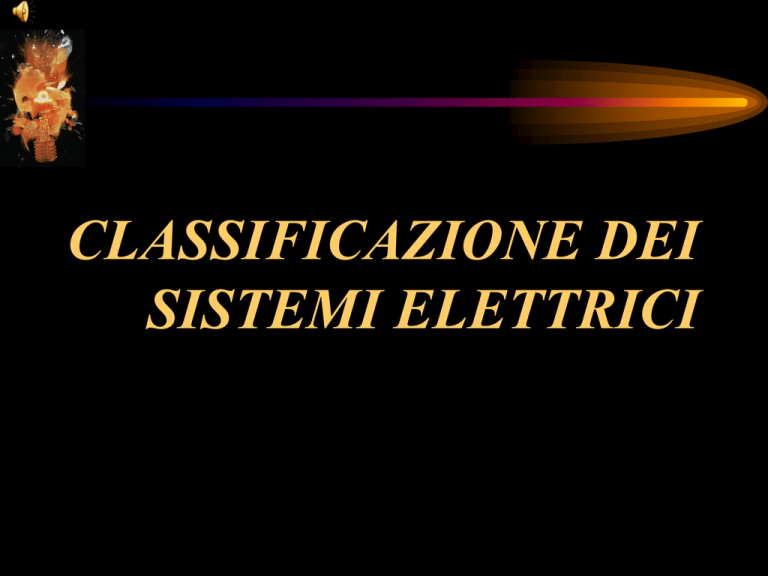

CLASSIFICAZIONE DEI
SISTEMI ELETTRICI
Introduzione
• In questa lezione vedremo come le norme
classificano gli impianti elettrici
• Al termine saremo in grado di classificare
un impianto e definirne il tipo secondo tali
criteri
Programma
• Classificazione in relazione alla tensione
• Classificazione in relazione al collegamento
a terra
Informazioni generali
Dalla classificazione/definizione del tipo
d’impianto conseguono:
• le norme ad esso applicabili
• le caratteristiche dei suoi componenti
Norme
Tipo
Componenti
Componenti
Componenti
Norme
Terminologia
• Tensione nominale: valore efficace della tensione
di alimentazione:
 230 V fase/neutro (tensione stellata)
 400 V fase/fase (tensione concatenata)
•
•
•
•
•
cc = corrente continua
ca = corrente alternata
BT = Bassa Tensione
MT = Media Tensione
AT = Alta Tensione
Classificazione degli impianti in
relazione alla tensione
Categoria
0
Limiti di tensione (V)
ca
cc
U  50
Applicazioni
U  120
Segnalazioni,
utensili portatili
I
50 < U  1000
120 < U  1500
Impianti civili,
terziario,
industriali,
distribuzione BT
II
1000 < U  30000
1500 < U  30000
Linee MT
III
U > 30000
U > 30000
Linee AT
Classificazione degli impianti in
relazione alla tensione
La norma CEI 64-8 tratta
gli impianti BT fino a 1000 V
Classificazione degli impianti in
relazione alla tensione
APPROFONDIMENTO:
il D.P.R. 547/55 prevede la seguente classificazione:
Categoria
Limiti di tensione (V)
ca
cc
BT
U  400
U  600
AT
U > 400
U > 600
Classificazione degli impianti in
relazione al collegamento a terra
Sistema TT
“Il sistema TT ha un punto
collegato direttamente a terra e le
masse dell'impianto collegate ad
un impianto di terra
elettricamente indipendente da
quello del collegamento a terra del
sistema di alimentazione”
(Norma CEI 64-8).
In caso di guasto a terra, il circuito percorso dalla corrente si richiude
attraverso il terreno, in quanto il neutro del sistema e la massa
interessata dal guasto fanno capo a dispersori separati; il valore della
corrente di guasto può essere molto contenuto.
Classificazione degli impianti in
relazione al collegamento a terra
Sistema TN
"Il sistema TN ha un
punto collegato
direttamente a terra
mentre le masse
dell'impianto sono
collegate a quel punto
per mezzo del conduttore
di protezione"
(norma CEI 64-8).
In caso di guasto a terra del sistema, il circuito percorso dalla corrente
di guasto risulta costituito dai soli conduttori metallici, senza
interessare l'impianto di dispersione a terra; il valore della corrente di
guasto può essere molto elevato.
Classificazione degli impianti in
relazione al collegamento a terra
Sistema TN
Si distinguono i seguenti
tipi di sistemi TN
secondo la disposizione
dei conduttori di neutro:
•
TN-S:
TN-C-S:
•
TN-C:
•
il conduttore di neutro e di protezione sono separati;
le funzioni di neutro e di protezione sono combinate in
un solo conduttore in una parte del sistema;
le funzioni di neutro e di protezione sono combinate in
un solo conduttore (PEN).
Classificazione degli impianti in
relazione al collegamento a terra
Impianti senza e con propria cabina di
trasformazione
L'elemento discriminante per distinguere tra sistema TT e sistema TN è
costituito dalla presenza o meno della propria cabina di trasformazione.
Questo concetto si traduce nella disponibilità o non disponibilità del
morsetto di centro stella; in altre parole, si può realizzare il sistema TN
in tutti i casi in cui sia possibile collegare al proprio impianto di terra
locale il centro stella all'origine del sistema.
Per contro quando il centro stella del sistema è collegato a terra in una
cabina di trasformazione non controllabile dall'utente, il sistema non
può essere che TT; è questo il caso di alimentazione direttamente
collegata alla rete pubblica.
Classificazione degli impianti in
relazione al collegamento a terra
Impianti senza e con propria cabina di
trasformazione
Per tale motivo nel caso di sistema TT si considera l'impianto da
progettare direttamente alimentato in bassa tensione, mentre nel caso
di sistema TN si prevede sempre la presenza di una cabina all'interno
della quale sono contenuti uno o più trasformatori MT/BT.
Nel caso di sistema TT, per caratterizzare la rete a monte del punto di
consegna, occorre ipotizzare i valori delle correnti di corto circuito
trifase e fase-neutro nel punto di origine del sistema.
Nel caso di sistema TN invece occorrono il valore di potenza di corto
circuito nel punto di consegna dell'energia e i dati caratteristici del
trasformatore MT/BT presenti in cabina (potenza, tensione di corto
circuito, perdite nel rame).
Riepilogo
• Gli impianti fino a 1000 V sono di BT
• Se alimentati direttamente dalla rete BT
sono del tipo TT
• Se alimentati da propria cabina di
trasformazione sono del tipo TN
