corso - "Ezio Vanoni" Rieti

IPSIA “E. Vanoni” RIETI
ENERGIA RINNOVABILE
IMPIANTO FOTOVOLTAICO
L’iniziativa ha in primo luogo l’intento di
promuovere le nuove tecnologie per la
produzione di energia con sistemi alternativi,
utilizzando fonti rinnovabili e migliorare la
cultura delle nuove generazioni verso questi
tipi di energie,
ottenendo allo stesso tempo un
risparmio energetico ed economico
con l’installazione di impianti solari che
producano energia senza dover ricorrere ai
sistemi convenzionali di fornitura di elettricità
e metano dalla rete.
I
maggiori
vantaggi
della
produzione
di
energia da fonti rinnovabili sono il ridotto
impatto ambientale e la spontanea disponibilità
in natura. L’utilizzo delle energie rinnovabili è
collegato
alla
riduzione
dell’inquinamento
terrestre, garantendo alle generazioni future
uno sviluppo sostenibile.
Dopo un lungo periodo di attesa importanti
novità normative fanno si che sia giunto il
momento opportuno per la realizzazione del
proprio
impianto
fotovoltaico
per
la
produzione di energia elettrica con una
fonte
pulita,
l’energia solare.
economica,
sicura
come
Le aziende da tempo impegnate in questo
settore, sono pronte ad assistere al meglio la
propria clientela per realizzare l’impianto
fotovoltaico,
creando nuove opportunità lavorative,
professionali e artigianali.
Il costo iniziale dell’impianto è totalmente
anticipato dalle banche per effetto
dell’accordo tra il gestore dei servizi elettrici
e le banche. Tale anticipo verrà ripagato
completamente nel termine di 10 anni e dal
momento in cui viene messo in funzione
l’impianto, non si dovrà più pagare la bolletta
dell’energia elettrica, anzi si avrà un ritorno
economico nell’arco dei 20 anni.
Il futuro dell’energia è nelle fonti
rinnovabili
e con essa aumenta di giorno in giorno per
l’industria la necessità di reperire risorse
umane altamente qualificate, possibilità
lavorativa nel settore.
Con tale iniziativa speriamo di aver contribuito a
creare una cultura delle nuove generazioni verso
l’utilizzo di energie rinnovabili e del risparmio
energetico migliorando il problema
dell’inquinamento e ad avere un maggiore
rispetto per l’ambiente in cui viviamo.
Il dimensionamento ed i calcoli di un
impianto fotovoltaico richiedono
molto impegno.
Entrano in gioco molteplici fattori,
per esempio:
•Posizione geografica dell’impianto (latitudine)
•Irraggiamento solare (durata giornaliera, intensità)
•Temperatura ambientale media (anche la temperatura
influenza il rendimento di un impianto)
•Superficie a disposizione. Se si dispone di uno spazio
sufficientemente grande si possono impiegare dei moduli
più convenienti a rendimento minore (che necessitano
però di superfici maggiori).
•Fabbisogno energetico degli apparecchi allacciati. È
importante scegliere degli apparecchi a basso consumo
energetico, come pompe e frigoriferi speciali, lampade a
risparmio. Un fabbisogno energetico minore comporta un
impianto FV più piccolo e quindi minor costo di acquisto.
La potenza di picco dell’impianto da realizzare è
data dalla somma delle potenze dei vari pannelli
fotovoltaici.
I pannelli montati in serie formano una stringa con
tensione data dalla somma delle tensioni dei singoli
pannelli.
Le stringe vengono montate tra di loro in parallelo.

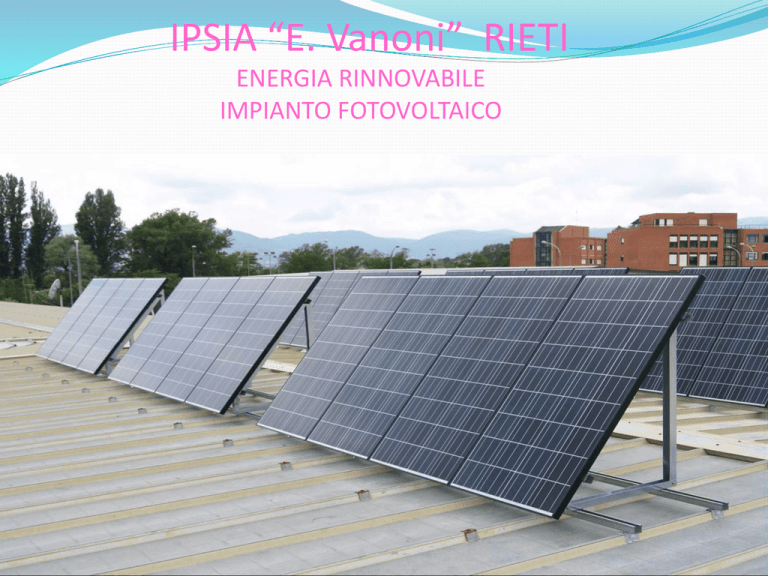

Impianto pilota da 3 kW nella nostra scuola
LA POTENZA DEI PANNELLI VARIA A SECONDA DEL MODELLO
– LA TENSIONE DI USCITA RIMANE DI 12 V IN C.C.
4 DELLE 8 BATTERIE COLLEGATE IN SERIE V= 48 V
Trasforma la corrente continua in corrente alternata.
All’aumentare della potenza dell’impianto viene
aumentata la tensione di ingresso all’inverter disponendo
più pannelli in serie
(stringhe)
STRUTTURA PORTANTE CON ANCORAGGIO E COLLEGAMENTO
ELETTRICO DEI PANNELLI
IPSIA “E. Vanoni” RIETI
IMPIANTO DA 3 KWP
