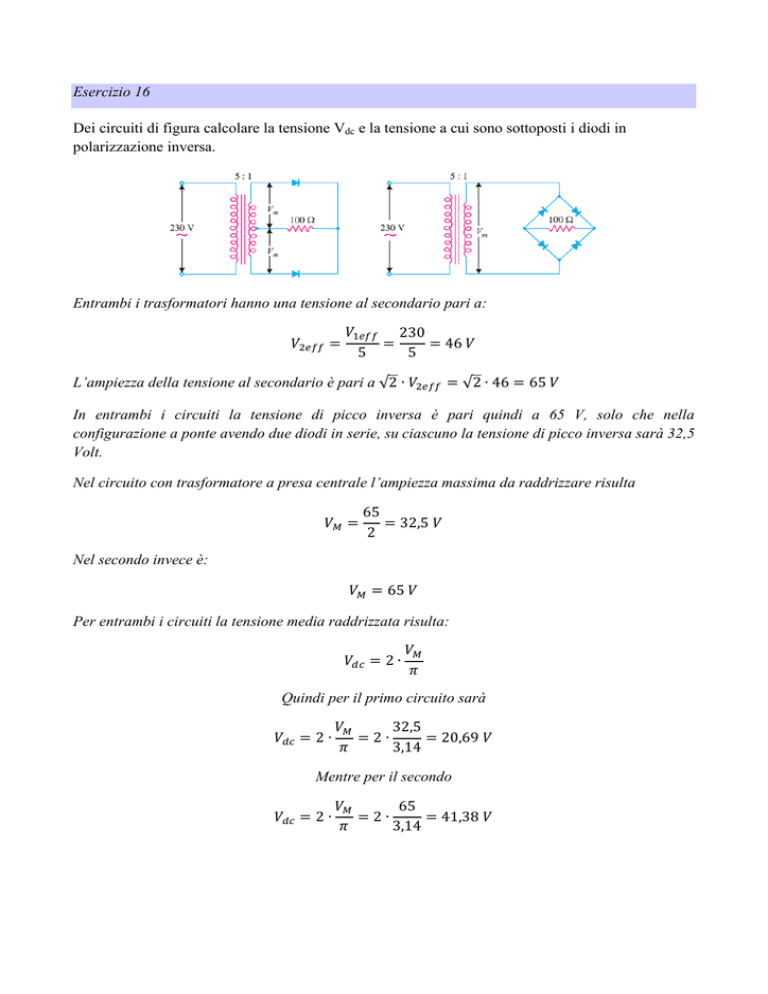

Esercizio 16
Dei circuiti di figura calcolare la tensione Vdc e la tensione a cui sono sottoposti i diodi in
polarizzazione inversa.
Entrambi i trasformatori hanno una tensione al secondario pari a:
230
5
5
46
L’ampiezza della tensione al secondario è pari a √2 ∙
√2 ∙ 46
65
In entrambi i circuiti la tensione di picco inversa è pari quindi a 65 V, solo che nella
configurazione a ponte avendo due diodi in serie, su ciascuno la tensione di picco inversa sarà 32,5
Volt.
Nel circuito con trasformatore a presa centrale l’ampiezza massima da raddrizzare risulta
65
2
32,5
Nel secondo invece è:
65
Per entrambi i circuiti la tensione media raddrizzata risulta:
2∙
Quindi per il primo circuito sarà
2∙
2∙
32,5
3,14
20,69
Mentre per il secondo
2∙
2∙
65
3,14
41,38
