Campo di una bobina in aria

Componenti del gruppo
1
2
3

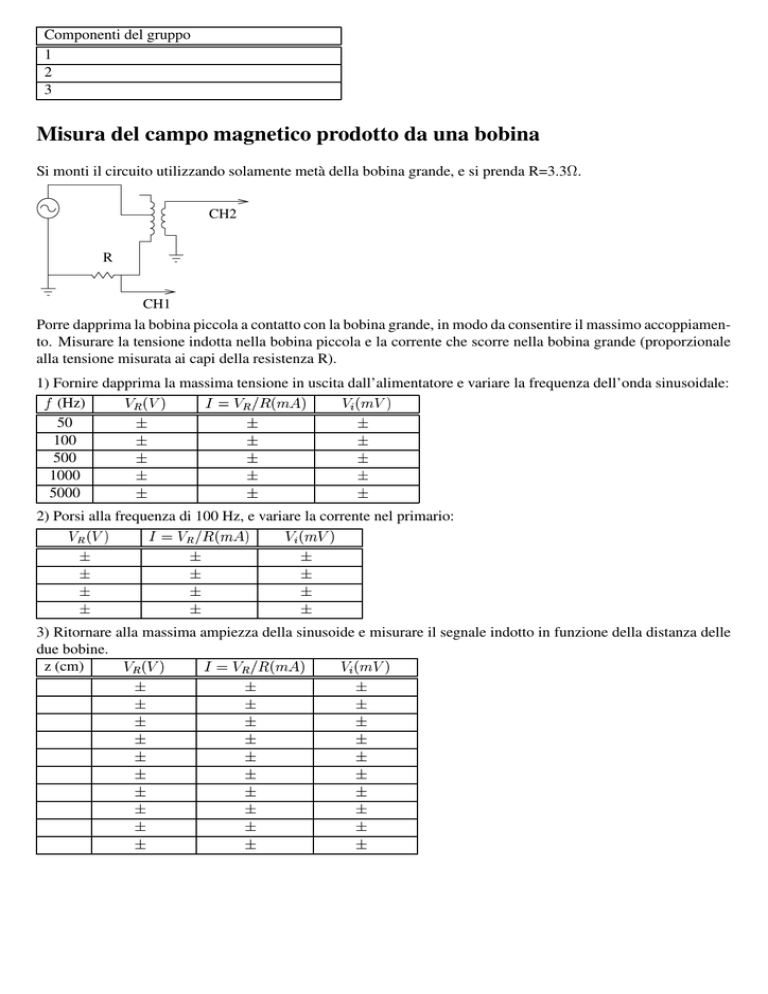

Misura del campo magnetico prodotto da una bobina
Si monti il circuito utilizzando solamente metà della bobina grande, e si prenda R=3.3 .
CH2
R
CH1
Porre dapprima la bobina piccola a contatto con la bobina grande, in modo da consentire il massimo accoppiamento. Misurare la tensione indotta nella bobina piccola e la corrente che scorre nella bobina grande (proporzionale
alla tensione misurata ai capi della resistenza R).
1) Fornire dapprima la massima tensione in uscita dall’alimentatore e variare la frequenza dell’onda sinusoidale:
(Hz)
50
100
500
1000
5000
2) Porsi alla frequenza di 100 Hz, e variare la corrente nel primario:
3) Ritornare alla massima ampiezza della sinusoide e misurare il segnale indotto in funzione della distanza delle
due bobine.
z (cm)
!"
#
$%
4) Porre la bobina fuori dall’asse, ruotata di 90 gradi, in modo da misurare la componente trasversa del campo:
& '( .
!"
#
$%
z(cm)
