Data prova ……..
Relaz. N° ………

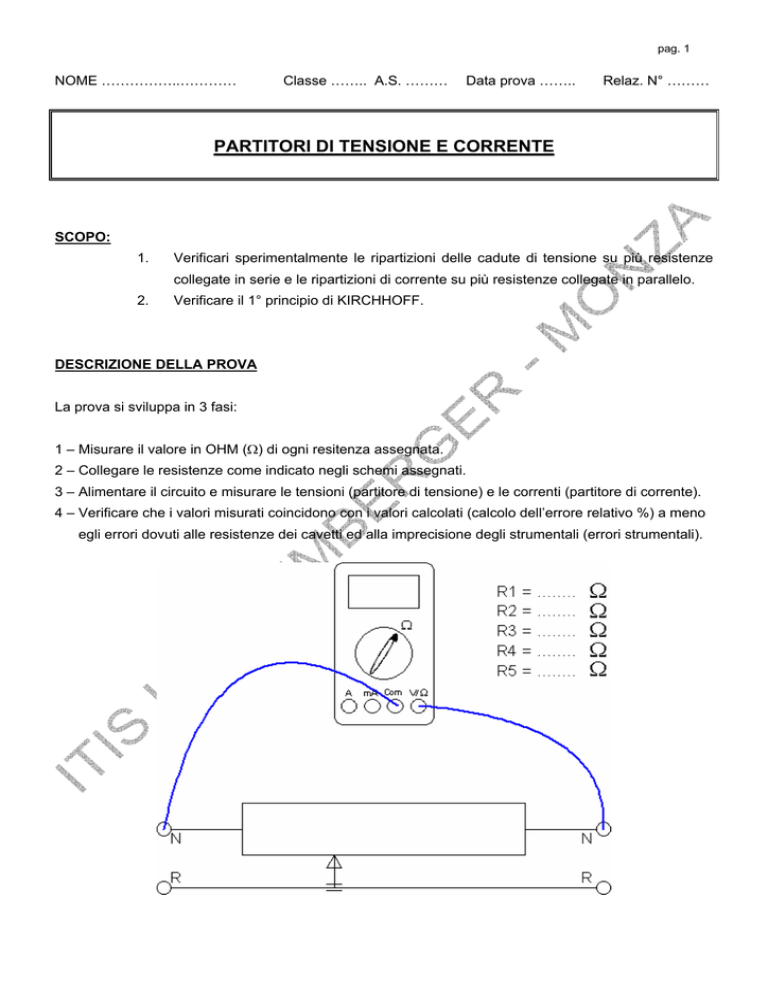

PARTITORI DI TENSIONE E CORRENTE
SCOPO:
1.
Verificari sperimentalmente le ripartizioni delle cadute di tensione su più resistenze
collegate in serie e le ripartizioni di corrente su più resistenze collegate in parallelo.
2.
Verificare il 1° principio di KIRCHHOFF.
DESCRIZIONE DELLA PROVA
La prova si sviluppa in 3 fasi:
1 – Misurare il valore in OHM (Ω) di ogni resitenza assegnata.
2 – Collegare le resistenze come indicato negli schemi assegnati.
3 – Alimentare il circuito e misurare le tensioni (partitore di tensione) e le correnti (partitore di corrente).
4 – Verificare che i valori misurati coincidono con i valori calcolati (calcolo dell’errore relativo %) a meno
egli errori dovuti alle resistenze dei cavetti ed alla imprecisione degli strumentali (errori strumentali).
pag. 2
PARTITORE DI TENSIONE
Strumenti utilizzati:
N° 1 voltometro (multimetro digitale) per misurare V
N° 1 voltometro (multimetro digitale) per misurare a rotazione V1, V2, V3, V4.
PARTITORE DI CORRENTE
Strumenti utilizzati:
N° 5 Amperometri (multimetro digitale)
pag. 3
TABELLE SPERIMENTALI
PARTITORE DI TENSIONE
Vm
Vc
e
V
V
%
0
/
PARTITORE DI CORRENTE
Im
Ic
e
V
V
%
0
/
1
2
3
4
1
2
3
4
T
T
N.B.
Al rigo 0, i valori calcolati Vc e Ic sono uguali a i valori misurati Vm, Im
Vm = Tensione misurata
Im =
Corrente misurata
Vc = Tensione calcolata
Ic =
Corrente calcolata
e% = Errore relativo percentuale
e% =
Vm - Vc
* 100
Vc
CONCLUSIONI
Gli errori sperimentali in questa prova (errori strumentali + errori dovuti alle resistente dei
cavetti e dei morsetti) possono essere valutati in circa il 2%.
Pertanto, se gli errori calcolati in tabella sono inferiori a questo limite si conclude affermando che
la misura è stata eseguita correttamente; in caso contrario si conclude affermando che sono stati
commessi errori grossolani.
pag. 4
NOTE DA NON STAMPARE
Relazione individuale. Telazione totalmente copiata dal sito; personalizzare le conclusioni.
