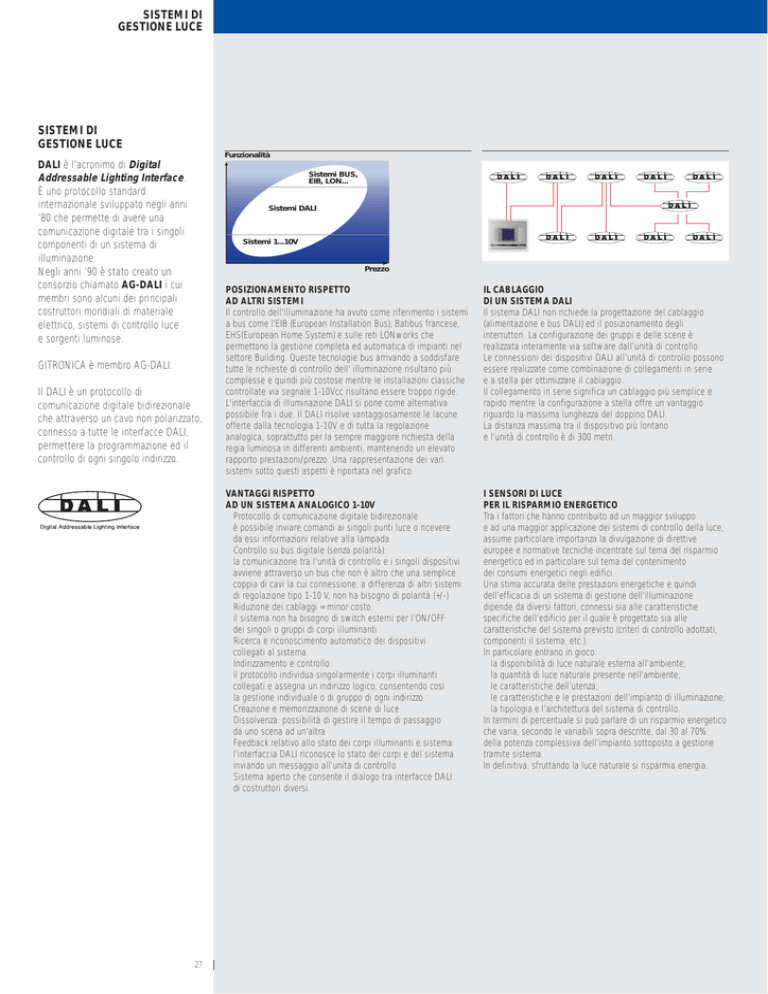

SISTEMI DI
GESTIONE LUCE
SISTEMI DI
GESTIONE LUCE
Funzionalità
DALI è l’acronimo di Digital
Addressable Lighting Interface.
È uno protocollo standard
internazionale sviluppato negli anni
’80 che permette di avere una
comunicazione digitale tra i singoli
componenti di un sistema di
illuminazione.
Negli anni ’90 è stato creato un
consorzio chiamato AG-DALI i cui
membri sono alcuni dei principali
costruttori mondiali di materiale
elettrico, sistemi di controllo luce
e sorgenti luminose.
Sistemi BUS,
EIB, LON...
Sistemi DALI
Sistemi 1...10V
Prezzo
GITRONICA è membro AG-DALI.
Il DALI è un protocollo di
comunicazione digitale bidirezionale
che attraverso un cavo non polarizzato,
connesso a tutte le interfacce DALI,
permettere la programmazione ed il
controllo di ogni singolo indirizzo.
27
POSIZIONAMENTO RISPETTO
AD ALTRI SISTEMI
Il controllo dell'illuminazione ha avuto come riferimento i sistemi
a bus come l'EIB (European Installation Bus), Batibus francese,
EHS(European Home System) e sulle reti LONworks che
permettono la gestione completa ed automatica di impianti nel
settore Building. Queste tecnologie bus arrivando a soddisfare
tutte le richieste di controllo dell' illuminazione risultano più
complesse e quindi più costose mentre le installazioni classiche
controllate via segnale 1-10Vcc risultano essere troppo rigide.
L'interfaccia di illuminazione DALI si pone come alternativa
possibile fra i due. Il DALI risolve vantaggiosamente le lacune
offerte dalla tecnologia 1-10V e di tutta la regolazione
analogica, soprattutto per la sempre maggiore richiesta della
regia luminosa in differenti ambienti, mantenendo un elevato
rapporto prestazioni/prezzo. Una rappresentazione dei vari
sistemi sotto questi aspetti è riportata nel grafico.
IL CABLAGGIO
DI UN SISTEMA DALI
Il sistema DALI non richiede la progettazione del cablaggio
(alimentazione e bus DALI) ed il posizionamento degli
interruttori. La configurazione dei gruppi e delle scene è
realizzata interamente via software dall’unità di controllo.
Le connessioni dei dispositivi DALI all’unità di controllo possono
essere realizzate come combinazione di collegamenti in serie
e a stella per ottimizzare il cablaggio.
Il collegamento in serie significa un cablaggio più semplice e
rapido mentre la configurazione a stella offre un vantaggio
riguardo la massima lunghezza del doppino DALI.
La distanza massima tra il dispositivo più lontano
e l’unità di controllo è di 300 metri.
VANTAGGI RISPETTO
AD UN SISTEMA ANALOGICO 1-10V
• Protocollo di comunicazione digitale bidirezionale
è possibile inviare comandi ai singoli punti luce o ricevere
da essi informazioni relative alla lampada.
• Controllo su bus digitale (senza polarità):
la comunicazione tra l’unità di controllo e i singoli dispositivi
avviene attraverso un bus che non è altro che una semplice
coppia di cavi la cui connessione, a differenza di altri sistemi
di regolazione tipo 1-10 V, non ha bisogno di polarità (+/-)
• Riduzione dei cablaggi = minor costo:
il sistema non ha bisogno di switch esterni per l’ON/OFF
dei singoli o gruppi di corpi illuminanti
• Ricerca e riconoscimento automatico dei dispositivi
collegati al sistema
• Indirizzamento e controllo:
il protocollo individua singolarmente i corpi illuminanti
collegati e assegna un indirizzo logico, consentendo cosi
la gestione individuale o di gruppo di ogni indirizzo
• Creazione e memorizzazione di scene di luce
• Dissolvenza: possibilità di gestire il tempo di passaggio
da uno scena ad un'altra
• Feedback relativo allo stato dei corpi illuminanti e sistema:
l’interfaccia DALI riconosce lo stato dei corpi e del sistema
inviando un messaggio all’unita di controllo
• Sistema aperto che consente il dialogo tra interfacce DALI
di costruttori diversi.
I SENSORI DI LUCE
PER IL RISPARMIO ENERGETICO
Tra i fattori che hanno contribuito ad un maggior sviluppo
e ad una maggior applicazione dei sistemi di controllo della luce,
assume particolare importanza la divulgazione di direttive
europee e normative tecniche incentrate sul tema del risparmio
energetico ed in particolare sul tema del contenimento
dei consumi energetici negli edifici.
Una stima accurata delle prestazioni energetiche e quindi
dell’efficacia di un sistema di gestione dell’illuminazione
dipende da diversi fattori, connessi sia alle caratteristiche
specifiche dell’edificio per il quale è progettato sia alle
caratteristiche del sistema previsto (criteri di controllo adottati,
componenti il sistema, etc.).
In particolare entrano in gioco:
• la disponibilità di luce naturale esterna all’ambiente;
• la quantità di luce naturale presente nell’ambiente;
• le caratteristiche dell’utenza;
• le caratteristiche e le prestazioni dell’impianto di illuminazione;
• la tipologia e l’architettura del sistema di controllo.
In termini di percentuale si può parlare di un risparmio energetico
che varia, secondo le variabili sopra descritte, dal 30 al 70%
della potenza complessiva dell’impianto sottoposto a gestione
tramite sistema.
In definitiva, sfruttando la luce naturale si risparmia energia.
