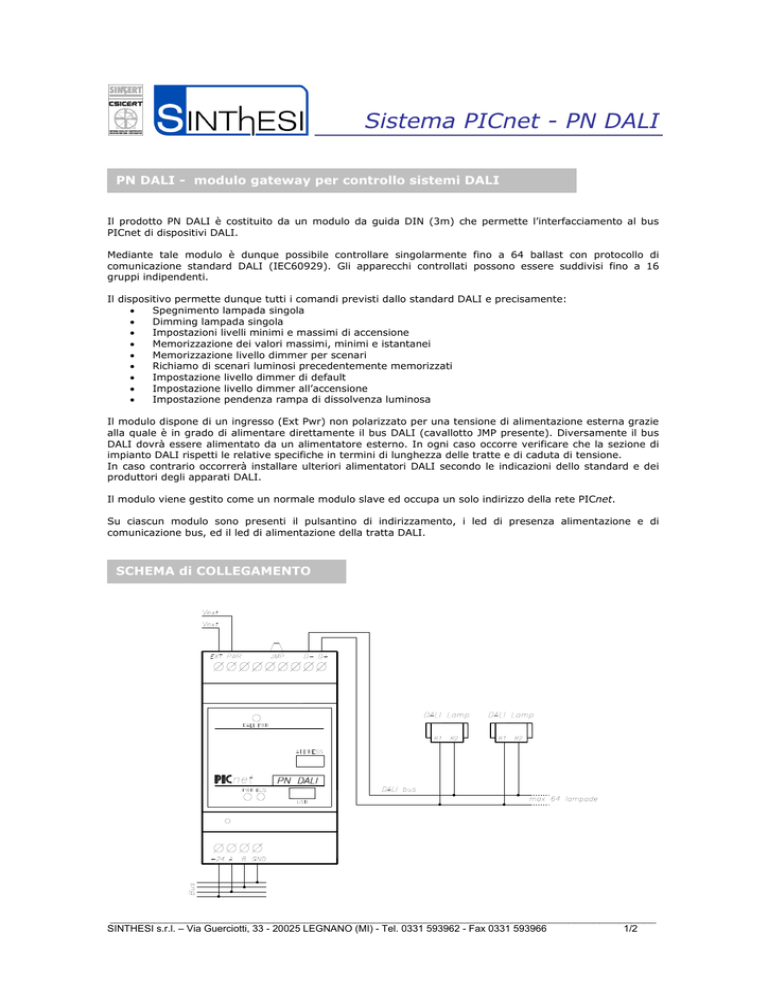

Sistema PICnet - PN DALI PN DALI - modulo gateway per controllo sistemi DALI Il prodotto PN DALI è costituito da un modulo da guida DIN (3m) che permette l’interfacciamento al bus PICnet di dispositivi DALI. Mediante tale modulo è dunque possibile controllare singolarmente fino a 64 ballast con protocollo di comunicazione standard DALI (IEC60929). Gli apparecchi controllati possono essere suddivisi fino a 16 gruppi indipendenti. Il dispositivo permette dunque tutti i comandi previsti dallo standard DALI e precisamente: · Spegnimento lampada singola · Dimming lampada singola · Impostazioni livelli minimi e massimi di accensione · Memorizzazione dei valori massimi, minimi e istantanei · Memorizzazione livello dimmer per scenari · Richiamo di scenari luminosi precedentemente memorizzati · Impostazione livello dimmer di default · Impostazione livello dimmer all’accensione · Impostazione pendenza rampa di dissolvenza luminosa Il modulo dispone di un ingresso (Ext Pwr) non polarizzato per una tensione di alimentazione esterna grazie alla quale è in grado di alimentare direttamente il bus DALI (cavallotto JMP presente). Diversamente il bus DALI dovrà essere alimentato da un alimentatore esterno. In ogni caso occorre verificare che la sezione di impianto DALI rispetti le relative specifiche in termini di lunghezza delle tratte e di caduta di tensione. In caso contrario occorrerà installare ulteriori alimentatori DALI secondo le indicazioni dello standard e dei produttori degli apparati DALI. Il modulo viene gestito come un normale modulo slave ed occupa un solo indirizzo della rete PICnet. Su ciascun modulo sono presenti il pulsantino di indirizzamento, i led di presenza alimentazione e di comunicazione bus, ed il led di alimentazione della tratta DALI. SCHEMA di COLLEGAMENTO _______________________________________________________________________________________ SINTHESI s.r.l. – Via Guerciotti, 33 - 20025 LEGNANO (MI) - Tel. 0331 593962 - Fax 0331 593966 1/2 Scheda tecnica PN DALI Rev. D – Maggio 10 CARATTERISTICHE TECNICHE Tensione di alimentazione 24Vcc ± 20% Assorbimento Min. 20mA – Max. 30mA Tensione esterna DALI 18 - 22Vcc ± 10% Ballast DALI indirizzabili 64 Gruppi definibili Fino a 16 Corrente erogata bus DALI Max 250mA Condizioni ambientali di 0.. +55 °C, 10..90% U.R. senza condensa funzionamento Condizioni ambientali di -30.. +80 °C, 10..90% U.R. senza condensa immagazzinamento Montaggio modulo base Guida DIN standard EN50022 Dimensioni modulari base 3m Grado di protezione IP20 Questo prodotto é conforme alle direttive EMC 2004/108/CE e BT 2006/95/CE DIMENSIONI _______________________________________________________________________________________ SINTHESI s.r.l. – Via Guerciotti, 33 - 20025 LEGNANO (MI) - Tel. 0331 593962 - Fax 0331 593966 2/2
