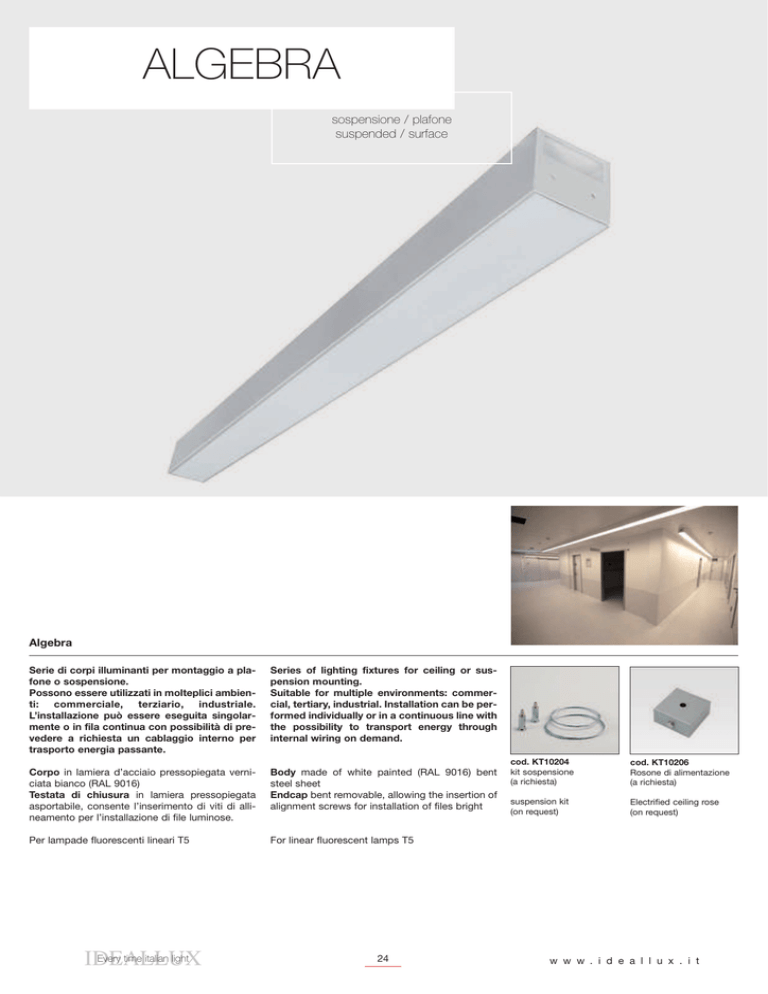

algebra - gebelux

ALGEBRA
sospensione / plafone
suspended / surface
Algebra
Serie di corpi illuminanti per montaggio a plafone o sospensione.
Possono essere utilizzati in molteplici ambienti: commerciale, terziario, industriale.
L’installazione può essere eseguita singolarmente o in fila continua con possibilità di prevedere a richiesta un cablaggio interno per
trasporto energia passante.
Series of lighting fixtures for ceiling or suspension mounting.
Suitable for multiple environments: commercial, tertiary, industrial. Installation can be performed individually or in a continuous line with
the possibility to transport energy through
internal wiring on demand.
Corpo in lamiera d’acciaio pressopiegata verniciata bianco (RAL 9016)
Testata di chiusura in lamiera pressopiegata
asportabile, consente l’inserimento di viti di allineamento per l’installazione di file luminose.
Body made of white painted (RAL 9016) bent
steel sheet
Endcap bent removable, allowing the insertion of
alignment screws for installation of files bright
Per lampade fluorescenti lineari T5
For linear fluorescent lamps T5
Every time italian light
IDEALLUX
24
cod. KT10204
kit sospensione
(a richiesta)
cod. KT10206
Rosone di alimentazione
(a richiesta)
suspension kit
(on request)
Electrified ceiling rose
(on request)
w w w . i d e a l l u x . i t
ALGEBRA
g
cl I 50 Hz 230V IK 07 960°
Cablaggi: CAE (con alimentatore elettronico) - DIM (con
alimentatore elettronico dimmerabile) - DALI (alimentatore
elettronico dimmerabile DALI)
Wiring: CAE (with high frequency ballast) - DIM (with
dimming high frequency ballast) - DALI (DALI dimming
high frequency ballast)
Ottiche:
AG10 - asimmetrica aperta
AG20 - diffondente opale
AG30 - bassa luminanza tipo C
Ottiche:
AG10 - open asymmetric
AG20 - opal diffusing
AG30 - low luminance type C
Colori disponibili:
01 bianco RAL 9016
Available colours:
01 white RAL 9016
A
-
On request:
- control unit for emergency lighting EM
- internal wiring through 5x1,5 mm
- direct/indirect emission
- suspension kit
- electrified ceiling rose
richiesta:
complesso di sicurezza autoalimentato EM
cablaggio interno passante 5x1,5 mm
emissione diretta/indiretta
kit sospensioni
rosone di alimentazione
cod.
AG10
ottica asimmetrica
T5
Articolo
Code
••
••
••
••
AG10110/
AG10111/
AG10112/
AG10113/
descrizione
description
*
*
*
*
cod.
AG20
G5
G5
G5
G5
•• AG20110/ *
•• AG20111/ *
•• AG20112/ *
•• AG20113/ *
•• AG20120/ *
•• AG20121/ *
•• AG20122/ *
•• AG20123/ *
•• AG2060/ *
* = tipo di cablaggio - wiring type (CAE - DIM - DALI)
• = codice consegna (pag. 8) - delivery code (pag. 8)
cod.
T5
Articolo
Code
1x14-24W T5
1x21-39W T5
1x28-54W T5
1x35-49-80W T5
vedi “come leggere il catalogo” (pag. 1)
see “how to read the catalogue” (page 1)
ottica opale
IP20
attacco
pin
descrizione
description
ottica C
T5
attacco
pin
1x14-24W T5
1x21-39W T5
1x28-54W T5
1x35-49-80W T5
2x14-24W T5
2x21-39W T5
2x28-54W T5
2x35-49W T5
2x80W T5
25
AG30
IP40
* = tipo di cablaggio - wiring type (CAE - DIM - DALI)
• = codice consegna (pag. 8) - delivery code (pag. 8)
w w w . i d e a l l u x . i t
A richiesta - On request:
G5
G5
G5
G5
G5
G5
G5
G5
G5
••
••
••
••
••
••
••
••
••
Articolo
Code
descrizione
description
AG30110/ *
AG30111/ *
AG30112/ *
AG30113/ *
AG30120/ *
AG30121/ *
AG30122/ *
AG30123/ *
AG3060/ *
1x14-24W T5
1x21-39W T5
1x28-54W T5
1x35-49-80W T5
2x14-24W T5
2x21-39W T5
2x28-54W T5
2x35-49W T5
2x80W T5
IP20
attacco
pin
G5
G5
G5
G5
G5
G5
G5
G5
G5
* = tipo di cablaggio - wiring type (CAE - DIM - DALI)
• = codice consegna (pag. 8) - delivery code (pag. 8)
Every time italian light
IDEALLUX
Sospensione / plafone - Suspension / surface
F
