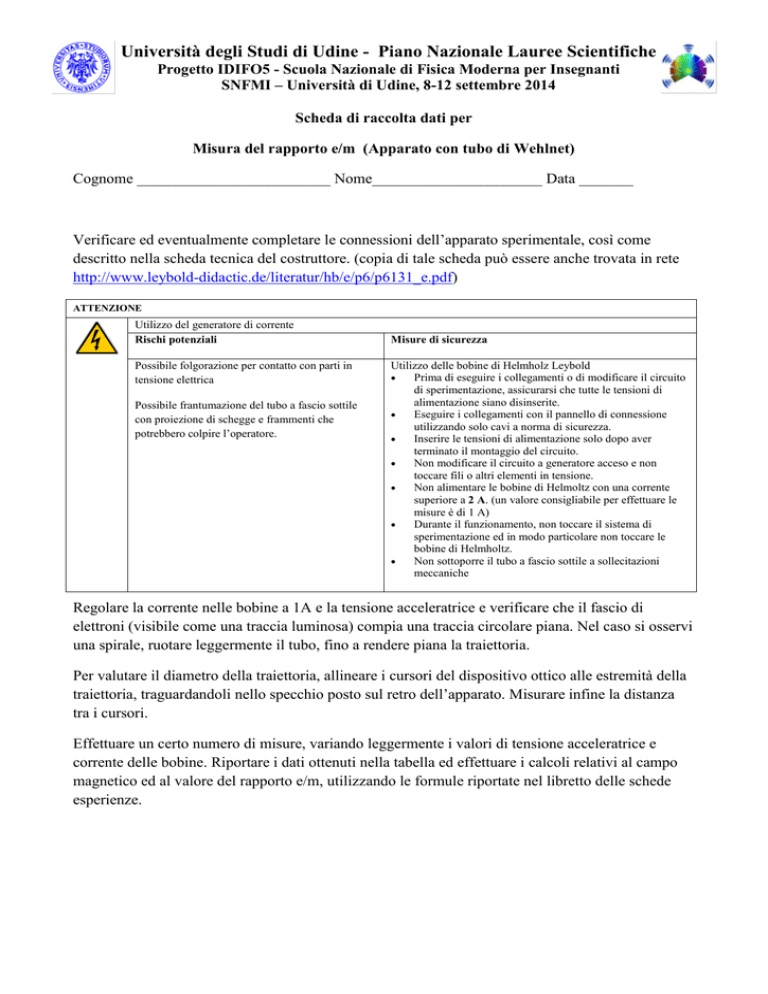

Università degli Studi di Udine - Piano Nazionale Lauree Scientifiche
Progetto IDIFO5 - Scuola Nazionale di Fisica Moderna per Insegnanti
SNFMI – Università di Udine, 8-12 settembre 2014
Scheda di raccolta dati per
Misura del rapporto e/m (Apparato con tubo di Wehlnet)
Cognome _________________________ Nome______________________ Data _______
Verificare ed eventualmente completare le connessioni dell’apparato sperimentale, così come
descritto nella scheda tecnica del costruttore. (copia di tale scheda può essere anche trovata in rete
http://www.leybold-didactic.de/literatur/hb/e/p6/p6131_e.pdf)
ATTENZIONE
Utilizzo del generatore di corrente
Rischi potenziali
Possibile folgorazione per contatto con parti in
tensione elettrica
Possibile frantumazione del tubo a fascio sottile
con proiezione di schegge e frammenti che
potrebbero colpire l’operatore.
Misure di sicurezza
Utilizzo delle bobine di Helmholz Leybold

Prima di eseguire i collegamenti o di modificare il circuito
di sperimentazione, assicurarsi che tutte le tensioni di
alimentazione siano disinserite.

Eseguire i collegamenti con il pannello di connessione
utilizzando solo cavi a norma di sicurezza.

Inserire le tensioni di alimentazione solo dopo aver
terminato il montaggio del circuito.

Non modificare il circuito a generatore acceso e non
toccare fili o altri elementi in tensione.

Non alimentare le bobine di Helmoltz con una corrente
superiore a 2 A. (un valore consigliabile per effettuare le
misure è di 1 A)

Durante il funzionamento, non toccare il sistema di
sperimentazione ed in modo particolare non toccare le
bobine di Helmholtz.

Non sottoporre il tubo a fascio sottile a sollecitazioni
meccaniche
Regolare la corrente nelle bobine a 1A e la tensione acceleratrice e verificare che il fascio di
elettroni (visibile come una traccia luminosa) compia una traccia circolare piana. Nel caso si osservi
una spirale, ruotare leggermente il tubo, fino a rendere piana la traiettoria.
Per valutare il diametro della traiettoria, allineare i cursori del dispositivo ottico alle estremità della
traiettoria, traguardandoli nello specchio posto sul retro dell’apparato. Misurare infine la distanza
tra i cursori.
Effettuare un certo numero di misure, variando leggermente i valori di tensione acceleratrice e
corrente delle bobine. Riportare i dati ottenuti nella tabella ed effettuare i calcoli relativi al campo
magnetico ed al valore del rapporto e/m, utilizzando le formule riportate nel libretto delle schede
esperienze.
Misura
Tensione
accel.
(V)
Corrente
bobine
(A)
Campo
magnetico
(T)
Raggio
(m)
e/m
(C/kg)
1
2
3
4
5
Sulla base dei valori ottenuti, stimare il valor medio delle misure
<e/m> =
C/kg
Riportare eventuali considerazioni sugli errori da associare alle singole misure e al valore medio
finale
Riportare eventuali osservazioni e considerazioni sullo svolgimento delle misure
