Scheda tecnica - La TIS Service SpA

ST M3770 ITA STA R1 04/17

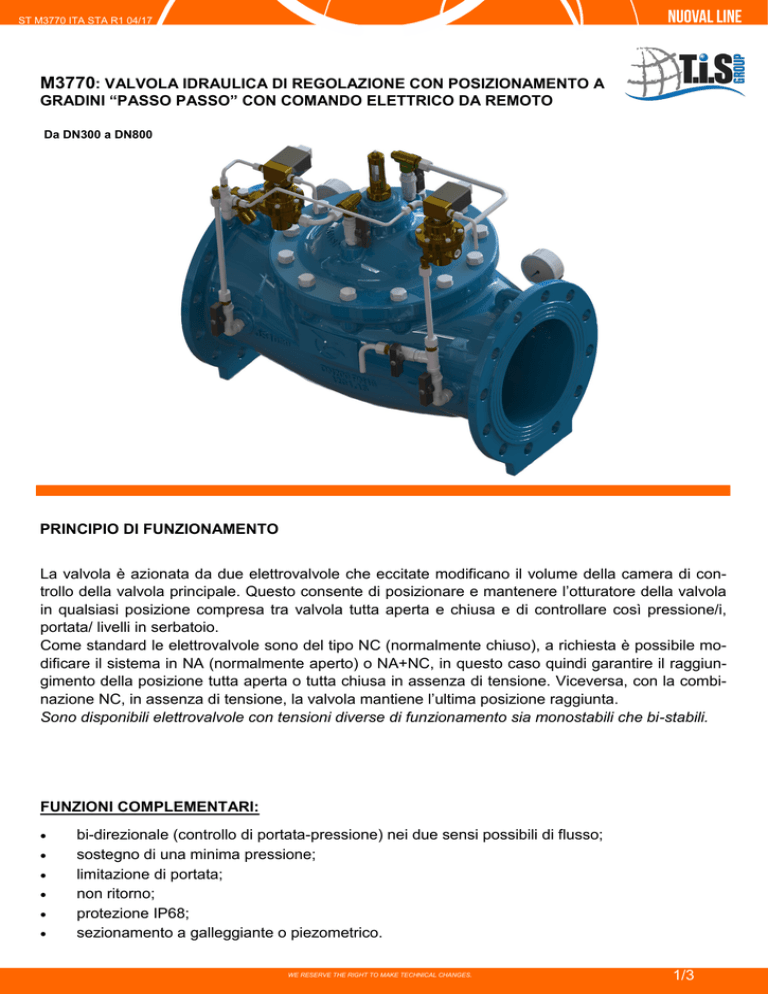

M3770: VALVOLA IDRAULICA DI REGOLAZIONE CON POSIZIONAMENTO A
GRADINI “PASSO PASSO” CON COMANDO ELETTRICO DA REMOTO
Da DN300 a DN800
PRINCIPIO DI FUNZIONAMENTO
La valvola è azionata da due elettrovalvole che eccitate modificano il volume della camera di controllo della valvola principale. Questo consente di posizionare e mantenere l’otturatore della valvola
in qualsiasi posizione compresa tra valvola tutta aperta e chiusa e di controllare così pressione/i,
portata/ livelli in serbatoio.
Come standard le elettrovalvole sono del tipo NC (normalmente chiuso), a richiesta è possibile modificare il sistema in NA (normalmente aperto) o NA+NC, in questo caso quindi garantire il raggiungimento della posizione tutta aperta o tutta chiusa in assenza di tensione. Viceversa, con la combinazione NC, in assenza di tensione, la valvola mantiene l’ultima posizione raggiunta.
Sono disponibili elettrovalvole con tensioni diverse di funzionamento sia monostabili che bi-stabili.
FUNZIONI COMPLEMENTARI:






bi-direzionale (controllo di portata-pressione) nei due sensi possibili di flusso;
sostegno di una minima pressione;
limitazione di portata;
non ritorno;
protezione IP68;
sezionamento a galleggiante o piezometrico.
WE RESERVE THE RIGHT TO MAKE TECHNICAL CHANGES.
1/3
ST M3770 ITA STA R1 04/17
DESCRIZIONE DEL CIRCUITO M3770
7a
7b
5b
5a
9a
3
4a
6
9b
2e
4b
8b
8a
2d
2b
2a
2c
1
ITEM
DESCRIZIONE
MATERIALI
Valvola base
GJS400-15 EN1563
Valvola a sfera
Ottone nichelato
Filtro a Y con orifizio calibrato
1.4401 EN10088-3 + Ottone
4 (a,b)
Regolatore di velocità bidirezionele
1.4401 EN10088-3 + Ottone
5 (a,b)
Valvola ausiliaria VA200
1.4301 EN10088-3 + Ottone
Indicatore di posizione visivo con valvola di spurgo
Ottone + Vetro temprato
7 (a,b)
Elettrovalvola
Ottone
8 (a,b)
Porta manometro con drenaggio
Ottone nichelato
9 (a,b)
Manometro
1.4301 EN10088-3 + Glicerina
--
Tubi circuito
1.4401 EN10088-3
--
Raccordi
1.4401 EN10088-3
--
Raccordi a compressione
1.4401 EN10088-3 + Ottone
1
2 (a,b,c,d,e)
3
6
WE RESERVE THE RIGHT TO MAKE TECHNICAL CHANGES.
2/3
ST M3770 ITA STA R1 04/17
INSTALLAZIONE TIPICA
APPLICAZIONE TIPICA
Utenza critica
WE RESERVE THE RIGHT TO MAKE TECHNICAL CHANGES.
3/3
ST M3100 ENG STA R3 03/17
M3771: VALVOLA IDRAULICA DI REGOLAZIONE CON POSIZIONAMENTO A
GRADINI “PASSO PASSO” CON COMANDO ELETTRICO DA REMOTO
Da DN50 a DN250
PRINCIPIO DI FUNZIONAMENTO
La valvola è azionata da due elettrovalvole che eccitate modificano il volume della camera di controllo della valvola principale. Questo consente di posizionare e mantenere l’otturatore della valvola
in qualsiasi posizione compresa tra valvola tutta aperta e chiusa e di controllare così pressione/i,
portata/ livelli in serbatoio.
Come standard le elettrovalvole sono del tipo NC (normalmente chiuso), a richiesta è possibile modificare il sistema in NA (normalmente aperto) o NA+NC, in questo caso quindi garantire il raggiungimento della posizione tutta aperta o tutta chiusa in assenza di tensione. Viceversa, con la combinazione NC, in assenza di tensione, la valvola mantiene l’ultima posizione raggiunta.
Sono disponibili elettrovalvole con tensioni diverse di funzionamento sia monostabili che bistabili.
FUNZIONI COMPLEMENTARI:






bi-direzionale (controllo di portata-pressione) nei due sensi possibili di flusso;
sostegno di una minima pressione;
limitazione di portata;
non ritorno;
protezione IP68;
sezionamento a galleggiante o piezometrico.
WE RESERVE THE RIGHT TO MAKE TECHNICAL CHANGES.
1/3
ST M3100 ENG STA R3 03/17
DESCRIZIONE DEL CIRCUITO M3771
6a
8a
6b
3
4a
5
2e
4b
8b
7b
7a
2b
2d
2a
2c
1
ITEM
DESCRIZIONE
MATERIALI
Valvola base
GJS400-15 EN1563
Valvola a sfera
Ottone nichelato
Filtro a Y con orifizio calibrato
1.4401 EN10088-3 + Ottone
Regolatore di velocità bidirezionele
1.4401 EN10088-3 + Ottone
Indicatore di posizione visivo con valvola di spurgo
Ottone + Vetro temprato
6 (a,b)
Elettrovalvola
Ottone
7 (a,b)
Porta manometro con drenaggio
Ottone nichelato
8 (a,b)
Manometro
1.4301 EN10088-3 + Glicerina
--
Tubi circuito
1.4401 EN10088-3
--
Raccordi
1.4401 EN10088-3
--
Raccordi a compressione
1.4401 EN10088-3 + Ottone
1
2 (a,b,c,d,e)
3
4 (a,b)
5
WE RESERVE THE RIGHT TO MAKE TECHNICAL CHANGES.
2/3
ST M3100 ENG STA R3 03/17
INSTALLAZIONE TIPICA
APPLICAZIONE TIPICA
Utenza critica
WE RESERVE THE RIGHT TO MAKE TECHNICAL CHANGES.
3/3
