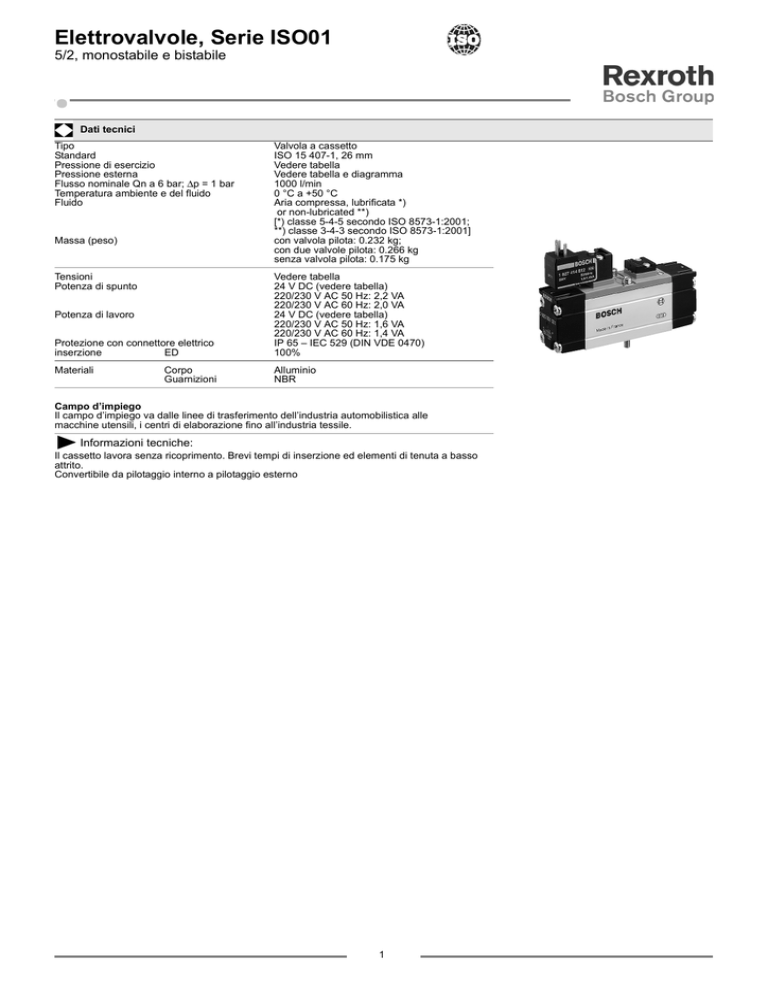

Elettrovalvole, Serie ISO01

Elettrovalvole, Serie ISO01
5/2, monostabile e bistabile
Dati tecnici
Tipo
Standard
Pressione di esercizio
Pressione esterna
Flusso nominale Qn a 6 bar; ∆p = 1 bar
Temperatura ambiente e del fluido
Fluido
Massa (peso)
Tensioni
Potenza di spunto
Potenza di lavoro
Protezione con connettore elettrico
inserzione
ED
Materiali
Corpo
Guarnizioni
Valvola a cassetto
ISO 15 407-1, 26 mm
Vedere tabella
Vedere tabella e diagramma
1000 l/min
0 °C a +50 °C
Aria compressa, lubrificata *)
or non-lubricated **)
[*) classe 5-4-5 secondo ISO 8573-1:2001;
**) classe 3-4-3 secondo ISO 8573-1:2001]
con valvola pilota: 0.232 kg;
con due valvole pilota: 0.266 kg
senza valvola pilota: 0.175 kg
Vedere tabella
24 V DC (vedere tabella)
220/230 V AC 50 Hz: 2,2 VA
220/230 V AC 60 Hz: 2,0 VA
24 V DC (vedere tabella)
220/230 V AC 50 Hz: 1,6 VA
220/230 V AC 60 Hz: 1,4 VA
IP 65 – IEC 529 (DIN VDE 0470)
100%
Alluminio
NBR
Campo d’impiego
Il campo d’impiego va dalle linee di trasferimento dell’industria automobilistica alle
macchine utensili, i centri di elaborazione fino all’industria tessile.
Informazioni tecniche:
Il cassetto lavora senza ricoprimento. Brevi tempi di inserzione ed elementi di tenuta a basso
attrito.
Convertibile da pilotaggio interno a pilotaggio esterno
1
Elettrovalvole, Serie ISO01
5/2, monostabile e bistabile
Numero di materiale
Pressione di
esercizio
[bar]
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
<1 ... 10
<1 ... 10
Pressione di
pilotaggio
esterno
[bar]
–
–
–
–
–
–
2,5 ... 10
2,5 ... 10
Tensione
Numero di materiale Numero di materiale
monostabile *
bistabile *
230 V AC
24 V DC 2 W
24 V DC 1 W
24 V AC
110 V AC
Senza valvola pilota
24 V DC 2 W **
110 V AC
0820051001
0820051002
0820051003
0820051004
0820051005
0820051990
0820051006
–
0820051051
0820051052
0820051053
0820051054
0820051055
–
–
0820051057
<1 ... 10
2,5 ... 10
senza valvola pilota**
0820051980
–
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
<1 ... 10
<1 ... 10
–
–
–
–
–
–
2,5 ... 10
2,5 ... 10
230 V AC
24 V DC 2 W
24 V DC 1 W
24 V AC 2 W
110 V AC
Senza valvola pilota
24 V DC 2 W **
110 V AC
0820051025
0820051026
0820051027
0820051028
0820051029
0820051991
0820051030
–
0820051075
0820051076
0820051077
0820051078
0820051079
–
0820051080
0820051081
<1 ... 10
2,5 ... 10
senza valvola pilota**
0820051981
–
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
<1 ... 10
<1 ... 10
–
–
–
–
–
–
2,5 ... 10
2,5 ... 10
230 V AC
24 V DC 2 W
24 V DC 1 W
24 V AC
110 V AC
Senza valvola pilota
24 V DC 2 W **
110 V AC
0820051501
0820051502
0820051503
0820051504
0820051505
0820051992
–
0820051507
0820051551
0820051552
0820051553
0820051554
0820051555
–
0820051556
–
<1 ... 10
2,5 ... 10
senza valvola pilota**
0820051982
–
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
2,5 ... 10
–
–
–
–
–
230 V AC
24 V DC 2 W
24 V DC 1 W
24 V AC
110 V AC
0820051511 **
0820051512 **
0820051513 **
0820051514 **
0820051515 **
0820051561 **
0820051562 **
0820051563 **
0820051564 **
0820051565 **
<1 ... 10
2,5 ... 10
24 V DC 2 W **
0820051516
0820051566
* Comando manuale
** Con pilotaggio esterno
*** con pistone differenziale
Accessori (da ordinare a parte)
Accessorio
Tipo
Tensioni
Numero di materiale
Tutti
Connettore
A richiesta
2
Elettrovalvole, Serie ISO01
5/2, monostabile e bistabile
A
B
C
D
E
F
G
91
64
51,5
103
42
142
26
3
