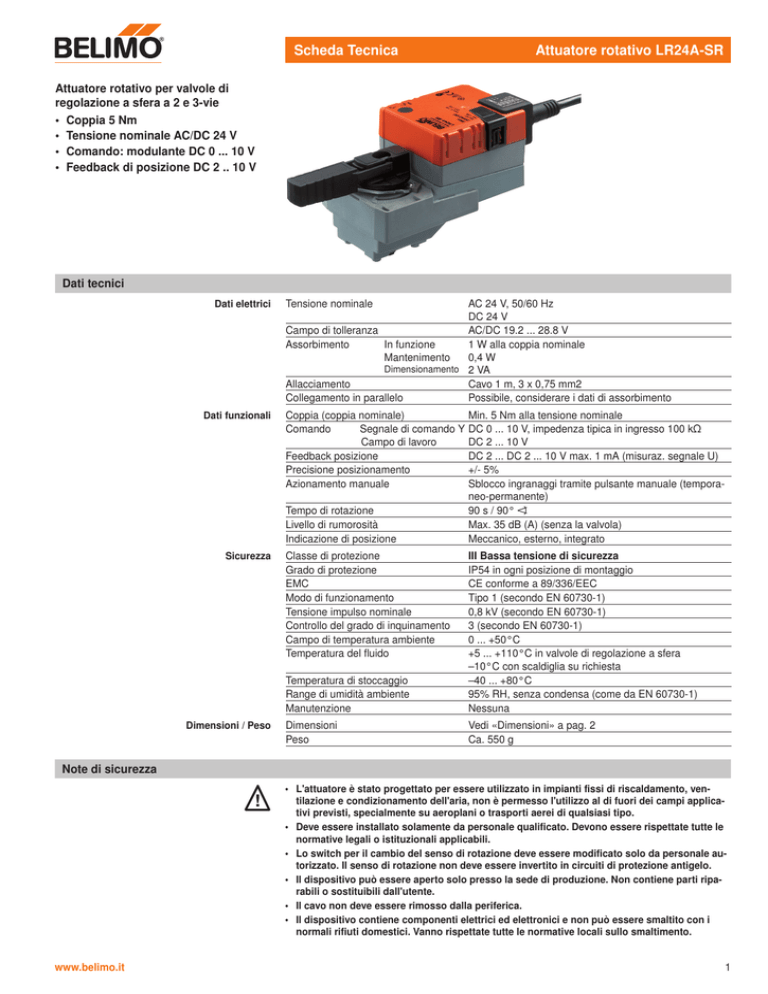

Scheda Tecnica Attuatore rotativo LR24A-SR

Scheda Tecnica
Attuatore rotativo LR24A-SR
Attuatore rotativo per valvole di
regolazione a sfera a 2 e 3-vie
• Coppia 5 Nm
• Tensione nominale AC/DC 24 V
• Comando: modulante DC 0 ... 10 V
• Feedback di posizione DC 2 .. 10 V
Dati tecnici
Dati elettrici
Dati funzionali
Sicurezza
Dimensioni / Peso
Tensione nominale
AC 24 V, 50/60 Hz
DC 24 V
Campo di tolleranza
AC/DC 19.2 ... 28.8 V
Assorbimento In funzione
1 W alla coppia nominale
Mantenimento 0,4 W
Dimensionamento 2 VA
Allacciamento
Cavo 1 m, 3 x 0,75 mm2
Collegamento in parallelo
Possibile, considerare i dati di assorbimento
Coppia (coppia nominale)
Min. 5 Nm alla tensione nominale
Comando
Segnale di comando Y DC 0 ... 10 V, impedenza tipica in ingresso 100 kΩ
Campo di lavoro
DC 2 ... 10 V
Feedback posizione
DC 2 ... DC 2 ... 10 V max. 1 mA (misuraz. segnale U)
Precisione posizionamento
+/- 5%
Azionamento manuale
Sblocco ingranaggi tramite pulsante manuale (temporaneo-permanente)
Tempo di rotazione
90 s / 90°
Livello di rumorosità
Max. 35 dB (A) (senza la valvola)
Indicazione di posizione
Meccanico, esterno, integrato
Temperatura di stoccaggio
Range di umidità ambiente
Manutenzione
III Bassa tensione di sicurezza
IP54 in ogni posizione di montaggio
CE conforme a 89/336/EEC
Tipo 1 (secondo EN 60730-1)
0,8 kV (secondo EN 60730-1)
3 (secondo EN 60730-1)
0 ... +50°C
+5 ... +110°C in valvole di regolazione a sfera
–10°C con scaldiglia su richiesta
–40 ... +80°C
95% RH, senza condensa (come da EN 60730-1)
Nessuna
Dimensioni
Peso
Vedi «Dimensioni» a pag. 2
Ca. 550 g
Classe di protezione
Grado di protezione
EMC
Modo di funzionamento
Tensione impulso nominale
Controllo del grado di inquinamento
Campo di temperatura ambiente
Temperatura del fluido
Note di sicurezza
!
www.belimo.it
• L'attuatore è stato progettato per essere utilizzato in impianti fissi di riscaldamento, ventilazione e condizionamento dell'aria, non è permesso l'utilizzo al di fuori dei campi applicativi previsti, specialmente su aeroplani o trasporti aerei di qualsiasi tipo.
• Deve essere installato solamente da personale qualificato. Devono essere rispettate tutte le
normative legali o istituzionali applicabili.
• Lo switch per il cambio del senso di rotazione deve essere modificato solo da personale autorizzato. Il senso di rotazione non deve essere invertito in circuiti di protezione antigelo.
• Il dispositivo può essere aperto solo presso la sede di produzione. Non contiene parti riparabili o sostituibili dall'utente.
• Il cavo non deve essere rimosso dalla periferica.
• Il dispositivo contiene componenti elettrici ed elettronici e non può essere smaltito con i
normali rifiuti domestici. Vanno rispettate tutte le normative locali sullo smaltimento.
LR24A-SR
Attuatore rotativo AC/DC 24 V, 5 Nm
Caratteristiche del prodotto
Modo di funzionamento
L'attuatore è controllato tramite un segnale di comando standard DC 0 ... 10 V. Si apre fino alla
posizione indicata da questo segnale. La misurazione di voltaggio U consente alla posizione
della serranda (0 ... 100%) di essere indicata elettricamente e serve come segnale di comando
per altri attuatori collegati in cascata.
Montaggio semplice e diretto
Montaggio diretto sulla valvola a sfera tramite una vite soltanto. Il dispositivo di assemblaggio
è integrato nell'indicatore di posizione. La posizione di montaggio rispetto alla valvola a sfera è
selezionabile con scatti di 90°.
Angolo di rotazione regolabile
Angolo di rotazione regolabile tramite battute meccaniche.
Alta affidabilità funzionale
L'attuatore è protetto da sovraccarico, non necessita di fine corsa elettrici e si ferma automaticamente al raggiungimento delle battute meccaniche.
Feedback posizione U5
La funzione della valvola a sfera è ottimizzata da un anello limitatore. Questo anello riduce
l'angolo di rotazione da 95° a 90°, cioè U5 devierà da Y circa 0.3 V quando la valvola è chiusa.
Accessori
Accessori elettrici
Descrizione
Scheda tecnica
Contatti ausiliari S..A..
Feedback potenziometrici P..A..
S..A..
P..A..
Installazione elettrica
–
Y
DC 0 ... 10 V
Funzione del regolatore
U
–
+
Funzione del regolatore
DC 2 ... 10 V
c
Misurazione voltaggio per
il segnale di reset
1
Senso di
rotazione
+
T
!
• Allacciare tramite trasformatore di sicurezza.
• È possibile il collegamento in parallelo di più attuatori. Considerare gli assorbimenti elettrici.
• La direzione dell'interrutore del senso di rotazione
è coperta. Settaggio di fabbrica: Direzione Y 2
~
T
Note
Comando tassativo (circuito protezione
antigelo)
Allacciamento standard
~
Schemi elettrici
2
1
5
3
2
3
d
5
Y
c
DC 0 ... 10 V
d
Rotativo
attuatore
Valvola rotativa
Y1
A – AB = 100%
A – AB = 0%
Y2
Funzione modulante
Y1
Y2
Dimensioni [mm]
25
103
71
R65
134
Ulteriore documentazione
•
•
•
•
Panoramica completa degli attuatori della gamma per acqua
Scheda Tecnica per valvole a sfera
Istruzioni d'installazione per attuatori e/o valvole a sfera
Note per la progettazione (curve caratteristiche e circuiti idraulici, regolazioni dell'installazione,
messa in funzione, manutenzione ecc.)
www.belimo.it
Scheda tecnica SR24A-SR • en • v1.0 • 04.2006 • Soggetta a possibili modifiche
84
Schemi dimensionali
70741-00001.D
TR..A.. / LR..A.. / NR..A.. / SR..A..
1
2
1
2
3
4
M5
Z
M4
A
A
B
A–
A–
A
B – B = 100
AB =
%
0%
AB =
100%
AB
AB
5
1
A–
www.belimo.com
2
AB =
100%
M5-TR..A../LR..A../NR..A../SR..A.. • v2.3 • 11.2011
/2
TR..A.. / LR..A.. / NR..A.. / SR..A..
~
~
T
T
+
L1
–
N
+
L1
–
N
0
1
Y1
2
1
3
T
~
~
–
T
+
~
~
AC 24 V / DC 24 V
1
2
3
1
2
3
–
+
3
Y2
Y2
Y2
2
+
Y1
+
S1 S2 S3
0...100%
LR24A NR24A
SR24A
AC 100 ... 240 V
!
LR24A-S NR24A-S
SR24A-S
N
L1
L1
N
L1
L1
1
2
3
1
2
3
1
S1 S2 S3
0
1
0...100%
T
~
1
2
+
DC (0) 2 ... 10 V
DC 2 ... 10 V
5
3
TRC24A-SR LR24A-MF
LR(C)24A-SR NR24A-MF
NR(C)24A-SR SR24A-MF
SR24A-SR
1
2
+
3
DC (0) 2 ... 10 V
MP
5
LR24A-MP NR24A-MP
SR24A-MP
~
AC 24 V / DC 24 V
–
Y
U
T
T
LONWORKS®
0
–
~
–
Y
U
T
AC 24 V / DC 24 V
S1 S2 S3
LR230A-S NR230A-S
SR230A-S
~
LR230A NR230A
SR230A
S1 S2 S3
+
V
+
–
LON
LON
MFT
LON
LON
~
T
T
–
1 2 3 5 6 7
~
MFT
1 2 3 5 6 7
+
∆p
/2
M5-TR..A../LR..A../NR..A../SR..A.. • v2.3 • 11.2011
LON
LON
1 2 3 5 6 7
MFT
LON
LON
MFT
1 2 3 5 6 7
www.belimo.com
71364-00001.A
TR..A.. / LR..A.. / NR..A.. / SR..A..
Z
M5
M5
A
A
A
A
B
AB
www.belimo.com
B
M5-Z-TR..A../LR..A../NR..A../SR..A.. • v1.0 • 11.2011
AB
A–
A
B – B = 100
AB =
%
0%
A–
AB =
AB
AB
/1
100%
