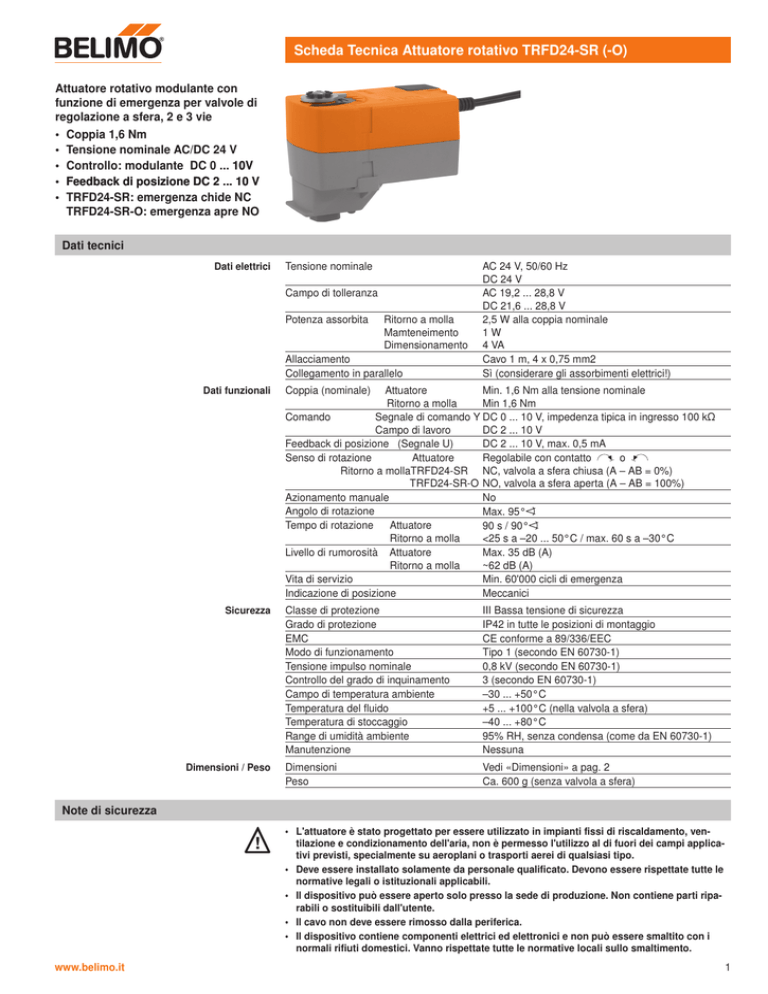

Scheda Tecnica Attuatore rotativo TRFD24-SR (-O)
Attuatore rotativo modulante con
funzione di emergenza per valvole di
regolazione a sfera, 2 e 3 vie
• Coppia 1,6 Nm
• Tensione nominale AC/DC 24 V
• Controllo: modulante DC 0 ... 10V
����
•���������
Feedback di
��������������������������
posizione DC 2 ... 10 V
• TRFD24-SR: emergenza chide NC
TRFD24-SR-O: emergenza apre NO
Dati tecnici
Dati elettrici
Tensione nominale
Campo di tolleranza
Potenza assorbita
Ritorno a molla
Mamteneimento
Dimensionamento
Allacciamento
Collegamento in parallelo
Dati funzionali
Sicurezza
Dimensioni / Peso
AC 24 V, 50/60 Hz
DC 24 V
AC 19,2 ... 28,8 V
DC 21,6 ... 28,8 V
2,5 W alla coppia nominale
1W
4 VA
Cavo 1 m, 4 x 0,75 mm2
Sì (considerare gli assorbimenti elettrici!)
Coppia (nominale)
Attuatore
Min. 1,6 Nm alla tensione nominale
Ritorno a molla
Min 1,6 Nm
Comando
Segnale di comando YDC 0 ... 10 V, impedenza tipica in ingresso 100 k�
Campo di lavoro
DC 2 ... 10 V
Feedback di posizione (Segnale U)
DC 2 ... 10 V, max. 0,5 mA
Senso di rotazione
Attuatore
Regolabile con contatto
o
Ritorno a mollaTRFD24-SR NC, valvola a sfera chiusa (A – AB = 0%)
TRFD24-SR-O NO, valvola a sfera aperta (A – AB = 100%)
Azionamento manuale
No
Angolo di rotazione
Max. 95°
Tempo di rotazione Attuatore
90 s / 90°
Ritorno a molla
<25 s a –20 ... 50°C / max. 60 s a –30°C
Livello di rumorosità Attuatore
Max. 35 dB (A)
Ritorno a molla
~62 dB (A)
Vita di servizio
Min. 60'000 cicli di emergenza
Indicazione di posizione
Meccanici
Classe di protezione
Grado di protezione
EMC
Modo di funzionamento
Tensione impulso nominale
Controllo del grado di inquinamento
Campo di temperatura ambiente
Temperatura del fluido
Temperatura di stoccaggio
Range di umidità ambiente
Manutenzione
III Bassa tensione di sicurezza
IP42 in tutte le posizioni di montaggio
CE conforme a 89/336/EEC
Tipo 1 (secondo EN 60730-1)
0,8 kV (secondo EN 60730-1)
3 (secondo EN 60730-1)
–30 ... +50°C
+5 ... +100°C (nella valvola a sfera)
–40 ... +80°C
95% RH, senza condensa (come da EN 60730-1)
Nessuna
Dimensioni
Peso
Vedi «Dimensioni» a pag. 2
Ca. 600 g (senza valvola a sfera)
Note di sicurezza
!
www.belimo.it
• L'attuatore è stato progettato per essere utilizzato in impianti fissi di riscaldamento, ventilazione e condizionamento dell'aria, non è permesso l'utilizzo al di fuori dei campi applicativi previsti, specialmente su aeroplani o trasporti aerei di qualsiasi tipo.
• Deve essere installato solamente da personale qualificato. Devono essere rispettate tutte le
normative legali o istituzionali applicabili.
• Il dispositivo può essere aperto solo presso la sede di produzione. Non contiene parti riparabili o sostituibili dall'utente.
• Il cavo non deve essere rimosso dalla periferica.
• Il dispositivo contiene componenti elettrici ed elettronici e non può essere smaltito con i
normali rifiuti domestici. Vanno rispettate tutte le normative locali sullo smaltimento.
Attuatore rotativo modulante con funzione di emergenza, AC/DC
24 V, 1.6 Nm
TRFD24-SR (-O)
Caratteristiche del prodotto
Modo di funzionamento
L'attuatore è controllato tramite un segnale di comando standard DC 0 ... 10 V.
L'attuatore muove la valvola nella sua normale posizione di lavoro, caricando contemporaneamente il ritormo a molla. Se l'alimentazione viene interrotta il pretensionamento del ritorno a
molla riporta la valvola nella sua posizione di sicurezza.
Montaggio semplice e diretto
Montaggio diretto sulla valvola a sfera tramite una vite soltanto. La posizione di montaggio rispetto alla valvola a sfera è selezionabile con scatti di 90°.
Alta affidabilità funzionale
Attuatori per valvole combinate
L'attuatore è protetto da sovraccarico, non necessita di fine corsa elettrici e si ferma automaticamente al raggiungimento delle battute meccaniche.
Fare riferimento alla documentazione della valvola per informazioni su valvole compatibili, temperature dei fluidi autorizzate e pressioni di chiusura.
Installazione elettrica
T
–
Note
• Allacciare tramite trasformatore di sicurezza. !
• È possibile il collegamento in parallelo di più attuatori. Considerare gli assorbimenti elettrici per
l'alimentazione.
~
Schemi elettrici / Senso di rotazione
Senso di rotazione
+
Y
U
1
2
3
TRF24-SR-O
DC 0…10 V
DC 2…10 V
L
TRF24-SR
R
Contatto reversibile
5
Y2 = 0
Y2 = 0
A – AB = 0%
Y2
Dimensioni [mm]
Schemi dimensionali
151
80
115
•
•
•
•
Panoramica completa degli attuatori della gamma per acqua
Scheda Tecnica per valvole a sfera
Istruzioni d'installazione per attuatori e/o valvole a sfera
Note per la progettazione (curve caratteristiche e circuiti idraulici, regolazioni dell'installazione,
messa in funzione, manutenzione ecc.)
www.belimo.it
Scheda tecnica T5 - TRFD24-SR (-O) • ita • v1.1 • 05.2006 • Soggetta a possibili modifiche
Ulteriore documentazione
61
81
21.5
