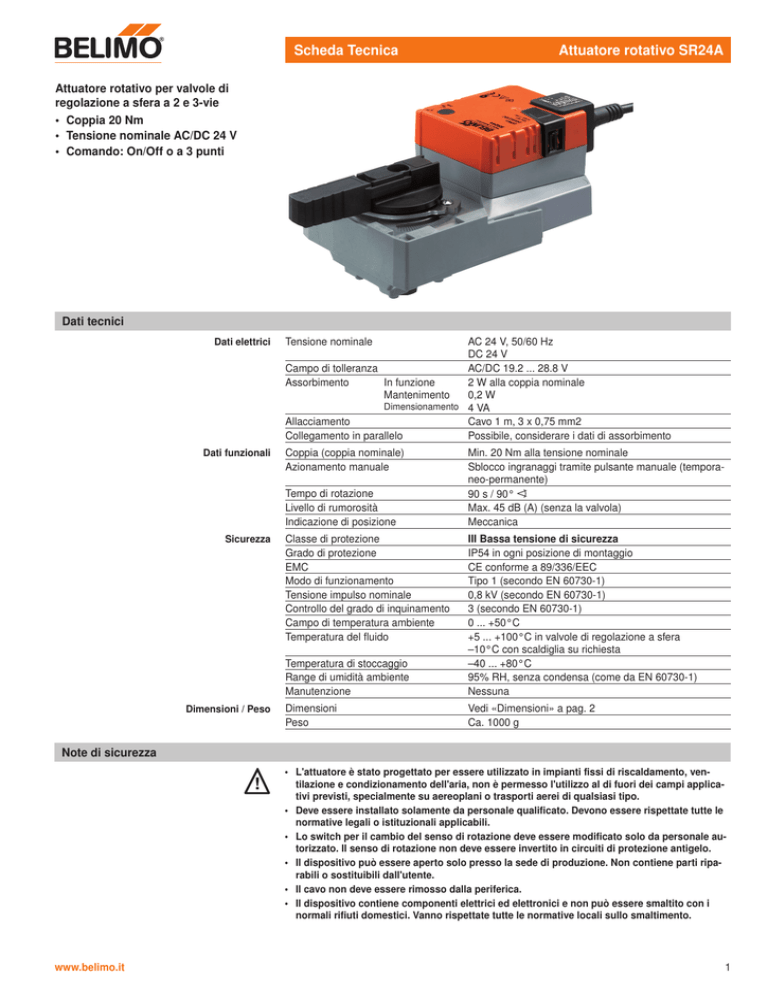

Scheda Tecnica Attuatore rotativo SR24A

Scheda Tecnica
Attuatore rotativo SR24A
Attuatore rotativo per valvole di
regolazione a sfera a 2 e 3-vie
• Coppia 20 Nm
• Tensione nominale AC/DC 24 V
• Comando: On/Off o a 3 punti
Dati tecnici
Dati elettrici
Dati funzionali
Tensione nominale
AC 24 V, 50/60 Hz
DC 24 V
Campo di tolleranza
AC/DC 19.2 ... 28.8 V
Assorbimento In funzione
2 W alla coppia nominale
Mantenimento 0,2 W
Dimensionamento 4 VA
Allacciamento
Cavo 1 m, 3 x 0,75 mm2
Collegamento in parallelo
Possibile, considerare i dati di assorbimento
Coppia (coppia nominale)
Azionamento manuale
Tempo di rotazione
Livello di rumorosità
Indicazione di posizione
Sicurezza
Dimensioni / Peso
Min. 20 Nm alla tensione nominale
Sblocco ingranaggi tramite pulsante manuale (temporaneo-permanente)
90 s / 90°
Max. 45 dB (A) (senza la valvola)
Meccanica
Temperatura di stoccaggio
Range di umidità ambiente
Manutenzione
III Bassa tensione di sicurezza
IP54 in ogni posizione di montaggio
CE conforme a 89/336/EEC
Tipo 1 (secondo EN 60730-1)
0,8 kV (secondo EN 60730-1)
3 (secondo EN 60730-1)
0 ... +50°C
+5 ... +100°C in valvole di regolazione a sfera
–10°C con scaldiglia su richiesta
–40 ... +80°C
95% RH, senza condensa (come da EN 60730-1)
Nessuna
Dimensioni
Peso
Vedi «Dimensioni» a pag. 2
Ca. 1000 g
Classe di protezione
Grado di protezione
EMC
Modo di funzionamento
Tensione impulso nominale
Controllo del grado di inquinamento
Campo di temperatura ambiente
Temperatura del fluido
Note di sicurezza
!
www.belimo.it
• L'attuatore è stato progettato per essere utilizzato in impianti fissi di riscaldamento, ventilazione e condizionamento dell'aria, non è permesso l'utilizzo al di fuori dei campi applicativi previsti, specialmente su aereoplani o trasporti aerei di qualsiasi tipo.
• Deve essere installato solamente da personale qualificato. Devono essere rispettate tutte le
normative legali o istituzionali applicabili.
• Lo switch per il cambio del senso di rotazione deve essere modificato solo da personale autorizzato. Il senso di rotazione non deve essere invertito in circuiti di protezione antigelo.
• Il dispositivo può essere aperto solo presso la sede di produzione. Non contiene parti riparabili o sostituibili dall'utente.
• Il cavo non deve essere rimosso dalla periferica.
• Il dispositivo contiene componenti elettrici ed elettronici e non può essere smaltito con i
normali rifiuti domestici. Vanno rispettate tutte le normative locali sullo smaltimento.
SR24A
Attuatore rotativo AC/DC 24 V, 20 Nm
Caratteristiche del prodotto
Montaggio semplice e diretto
Angolo di rotazione regolabile
Alta affidabilità funzionale
Montaggio diretto sulla valvola a sfera tramite una vite soltanto. Il dispositivo di assemblaggio
èintegrato nell'indicatore di posizione. La posizione di montaggio rispetto alla valvola a sfera è
selezionabile con scatti di 90°.
Angolo di rotazione regolabile tramite battute meccaniche.
L'attuatore è protetto da sovraccarico, non necessita di fine corsa elettrici e si ferma
automaticamente al raggiungimento delle battute meccaniche.
Accessori
Accessori elettrici
Descrizione
Scheda tecnica
Contatti ausiliari S..A..
Feedback potenziometrici P..A..
S..A..
P..A..
Installazione elettrica
Comando On/Off
~
T
–
!
T
Note
Comando a 3 punti
~
Schemi elettrici
+
+
–
• Allacciare tramite trasformatore di sicurezza.
• È possibile il collegam. in parallelo di più attuatori.
• La direzione del senso di rotazione è coperta.
Settaggio di fabbrica: Direzione Y2.
0
1
Senso di
rotazione
2
1
3
Attuatore
rotativo
Y1
Y2
Y2
Y2
2
3
Y2
Y1
Valvola
rotativa
A – AB = 0%
Dimensioni [mm]
Schemi dimensionali
117
86
33
93
R65
Ulteriore documentazione
•
•
•
•
Panoramica completa degli attuatori della gamma per acqua
Scheda Tecnica per valvole a sfera
Istruzioni d'installazione per attuatori e/o valvole a sfera
Note per la progettazione (curve caratteristiche e circuiti idraulici, regolazioni dell'installazione,
messa in funzione, manutenzione ecc.)
www.belimo.it
Scheda tecnica SR2A • ita • v1.0 • 04.2006 • Soggetta a possibili modifiche
