INVERTER IBRIDI

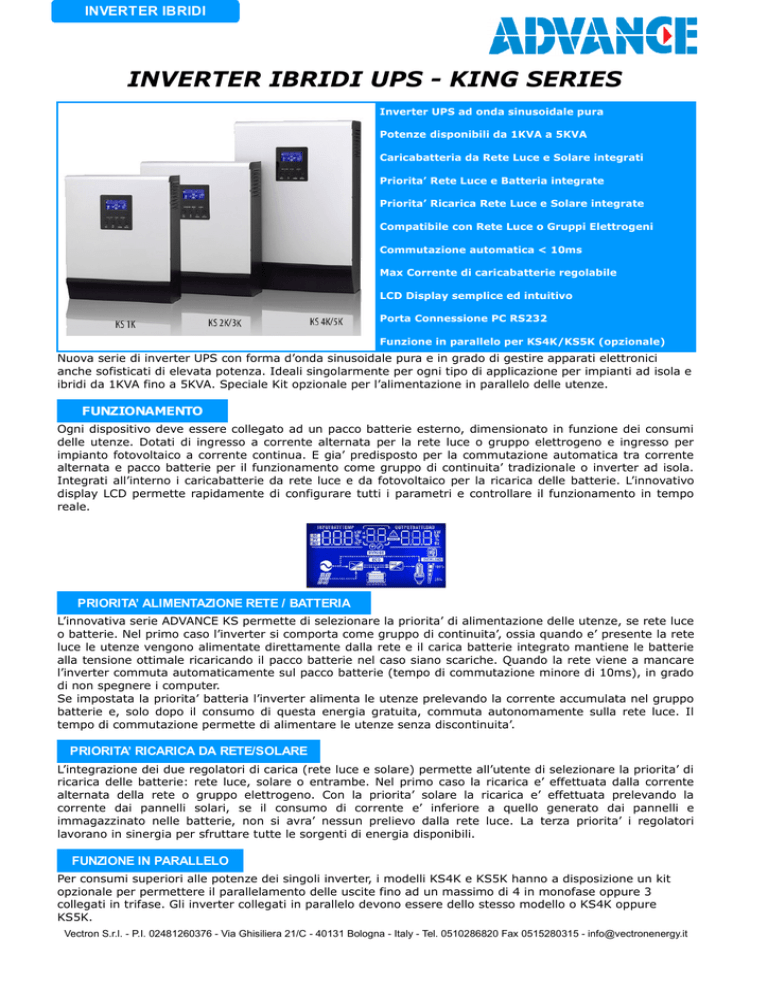

INVERTER IBRIDI UPS - KING SERIES
Inverter UPS ad onda sinusoidale pura
Potenze disponibili da 1KVA a 5KVA
Caricabatteria da Rete Luce e Solare integrati
Priorita’ Rete Luce e Batteria integrate
Priorita’ Ricarica Rete Luce e Solare integrate
Compatibile con Rete Luce o Gruppi Elettrogeni
Commutazione automatica < 10ms
Max Corrente di caricabatterie regolabile
LCD Display semplice ed intuitivo
Porta Connessione PC RS232
Funzione in parallelo per KS4K/KS5K (opzionale)
Nuova serie di inverter UPS con forma d’onda sinusoidale pura e in grado di gestire apparati elettronici
anche sofisticati di elevata potenza. Ideali singolarmente per ogni tipo di applicazione per impianti ad isola e
ibridi da 1KVA fino a 5KVA. Speciale Kit opzionale per l’alimentazione in parallelo delle utenze.
FUNZIONAMENTO
Ogni dispositivo deve essere collegato ad un pacco batterie esterno, dimensionato in funzione dei consumi
delle utenze. Dotati di ingresso a corrente alternata per la rete luce o gruppo elettrogeno e ingresso per
impianto fotovoltaico a corrente continua. E gia’ predisposto per la commutazione automatica tra corrente
alternata e pacco batterie per il funzionamento come gruppo di continuita’ tradizionale o inverter ad isola.
Integrati all’interno i caricabatterie da rete luce e da fotovoltaico per la ricarica delle batterie. L’innovativo
display LCD permette rapidamente di configurare tutti i parametri e controllare il funzionamento in tempo
reale.
PRIORITA’ ALIMENTAZIONE RETE / BATTERIA
L’innovativa serie ADVANCE KS permette di selezionare la priorita’ di alimentazione delle utenze, se rete luce
o batterie. Nel primo caso l’inverter si comporta come gruppo di continuita’, ossia quando e’ presente la rete
luce le utenze vengono alimentate direttamente dalla rete e il carica batterie integrato mantiene le batterie
alla tensione ottimale ricaricando il pacco batterie nel caso siano scariche. Quando la rete viene a mancare
l’inverter commuta automaticamente sul pacco batterie (tempo di commutazione minore di 10ms), in grado
di non spegnere i computer.
Se impostata la priorita’ batteria l’inverter alimenta le utenze prelevando la corrente accumulata nel gruppo
batterie e, solo dopo il consumo di questa energia gratuita, commuta autonomamente sulla rete luce. Il
tempo di commutazione permette di alimentare le utenze senza discontinuita’.
PRIORITA’ RICARICA DA RETE/SOLARE
L’integrazione dei due regolatori di carica (rete luce e solare) permette all’utente di selezionare la priorita’ di
ricarica delle batterie: rete luce, solare o entrambe. Nel primo caso la ricarica e’ effettuata dalla corrente
alternata della rete o gruppo elettrogeno. Con la priorita’ solare la ricarica e’ effettuata prelevando la
corrente dai pannelli solari, se il consumo di corrente e’ inferiore a quello generato dai pannelli e
immagazzinato nelle batterie, non si avra’ nessun prelievo dalla rete luce. La terza priorita’ i regolatori
lavorano in sinergia per sfruttare tutte le sorgenti di energia disponibili.
FUNZIONE IN PARALLELO
Per consumi superiori alle potenze dei singoli inverter, i modelli KS4K e KS5K hanno a disposizione un kit
opzionale per permettere il parallelamento delle uscite fino ad un massimo di 4 in monofase oppure 3
collegati in trifase. Gli inverter collegati in parallelo devono essere dello stesso modello o KS4K oppure
KS5K.
Vectron S.r.l. - P.I. 02481260376 - Via Ghisiliera 21/C - 40131 Bologna - Italy - Tel. 0510286820 Fax 0515280315 - [email protected]
SCHEDA TECNICA
MODELLO
POTENZA NOMINALE
KS1K
KS2K
KS3K
KS4K
KS5K
1000VA/800W
2000VA/1600W
3000VA/2400W
4000VA/3200W
5000VA/4000W
INGRESSO DI RETE
Tensione nominale (Vca)
230
Frequenza (Hz)
Corrente di ricarica (A)
50 / 60 (auto riconoscimento)
20
30
INGRESSO FOTOVOLTAICO
Massima tensione (Voc)
30
60
90
Tensione di carica (Vcc)
13,5
27
56
Corrente di ricarica (A)
Consumo in standby (W)
50
1
2
BATTERIA
Tensione Nominale (Vcc)
12
24
48
Tensione Massima (V)
15
30
60
USCITA
Forma d’onda
Onda sinusoidale pura
Tensione (Vca)
230 ± 5%
Potenza di picco (VA)
2000
Efficienza di picco (%)
90
Tempo di commutazione (ms)
10
4000
6000
8000
10000
10
10 / 30*
93
10
10
CARATTERISTICHE FISICHE
Dimensioni (cm)
Peso (Kg)
24 x 31,6 x 9,5
5
27,2 x 35,5 x 10
6,4
6,9
29,5 x 46,8 x 12
9,8
9,8
CONDIZIONI AMBIENTALI
Temperatura operativa (°C)
Temperatura stoccaggio (°C)
Umidita’ relativa (%)
0 ~ 55
-15 ~ 60
5 ~ 95 (senza condensa)
* Tempo di commutazione in caso di lavoro in parallelo
