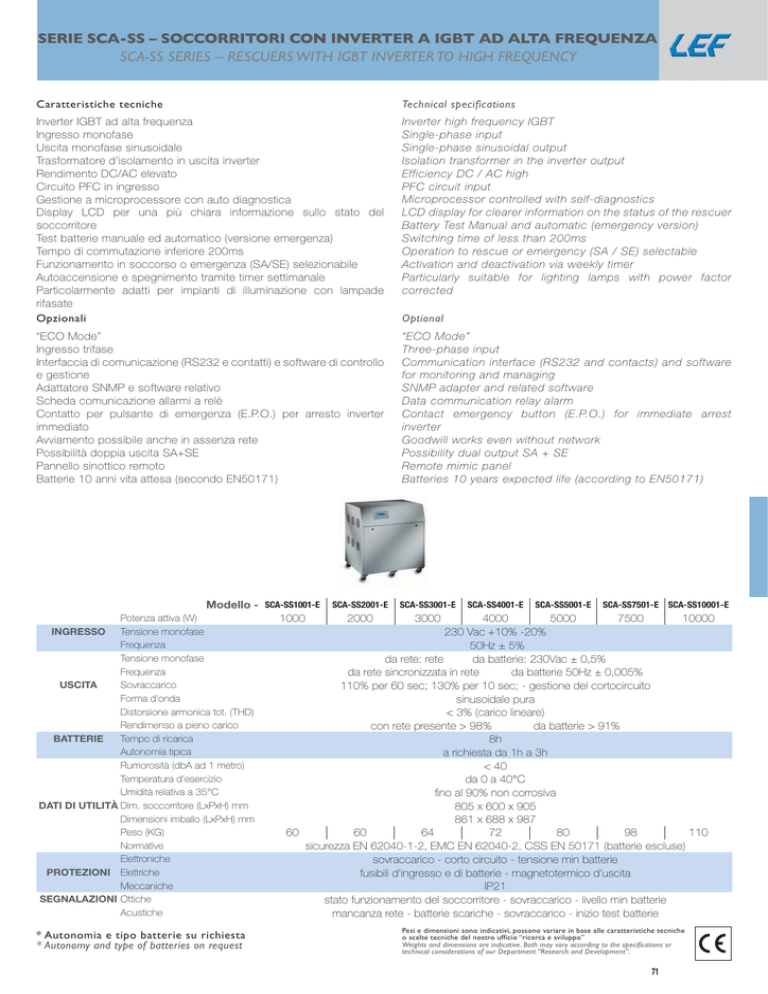

serie sca ss ¯ soccorritori con inverter a igbt ad alta frequenza sca

7)6-)7'%77¯73''366-836-'32-2:)68)6%-+&8%(%08%*6)59)2>%
7'%777)6-)7¯6)7'9)67;-8,-+&8-2:)68)683,-+,*6)59)2'=
'EVEXXIVMWXMGLIXIGRMGLI
8IGLRMGEPWTIGMJMGEXMSRW
Inverter IGBT ad alta frequenza
Ingresso monofase
Uscita monofase sinusoidale
Trasformatore d’isolamento in uscita inverter
Rendimento DC/AC elevato
Circuito PFC in ingresso
Gestione a microprocessore con auto diagnostica
Display LCD per una più chiara informazione sullo stato del
soccorritore
Test batterie manuale ed automatico (versione emergenza)
Tempo di commutazione inferiore 200ms
Funzionamento in soccorso o emergenza (SA/SE) selezionabile
Autoaccensione e spegnimento tramite timer settimanale
Particolarmente adatti per impianti di illuminazione con lampade
rifasate
3T^MSREPM
Inverter high frequency IGBT
Single-phase input
Single-phase sinusoidal output
Isolation transformer in the inverter output
Efficiency DC / AC high
PFC circuit input
Microprocessor controlled with self-diagnostics
LCD display for clearer information on the status of the rescuer
Battery Test Manual and automatic (emergency version)
Switching time of less than 200ms
Operation to rescue or emergency (SA / SE) selectable
Activation and deactivation via weekly timer
Particularly suitable for lighting lamps with power factor
corrected
“ECO Mode”
Ingresso trifase
Interfaccia di comunicazione (RS232 e contatti) e software di controllo
e gestione
Adattatore SNMP e software relativo
Scheda comunicazione allarmi a relè
Contatto per pulsante di emergenza (E.P.O.) per arresto inverter
immediato
Avviamento possibile anche in assenza rete
Possibilità doppia uscita SA+SE
Pannello sinottico remoto
Batterie 10 anni vita attesa (secondo EN50171)
“ECO Mode”
Three-phase input
Communication interface (RS232 and contacts) and software
for monitoring and managing
SNMP adapter and related software
Data communication relay alarm
Contact emergency button (E.P.O.) for immediate arrest
inverter
Goodwill works even without network
Possibility dual output SA + SE
Remote mimic panel
Batteries 10 years expected life (according to EN50171)
Modello - SCA-SS1001-E
1000
Potenza attiva (W)
INGRESSO Tensione monofase
Frequenza
Tensione monofase
Frequenza
USCITA
Sovraccarico
Forma d'onda
Distorsione armonica tot. (THD)
Rendimenso a pieno carico
BATTERIE
Tempo di ricarica
Autonomia tipica
Rumorosità (dbA ad 1 metro)
Temperatura d'esercizio
Umidità relativa a 35°C
DATI DI UTILITÀ Dim. soccorritore (LxPxH) mm
Dimensioni imballo (LxPxH) mm
Peso (KG)
Normative
Elettroniche
PROTEZIONI Elettriche
Meccaniche
SEGNALAZIONI Ottiche
Acustiche
%YXSRSQMEIXMTSFEXXIVMIWYVMGLMIWXE
%YXSRSQ]ERHX]TISJFEXXIVMIWSRVIUYIWX
3TXMSREP
SCA-SS2001-E
SCA-SS3001-E
2000
3000
SCA-SS4001-E
SCA-SS5001-E
SCA-SS7501-E SCA-SS10001-E
4000
5000
7500
10000
230 Vac +10% -20%
50Hz ± 5%
da rete: rete
da batterie: 230Vac ± 0,5%
da rete sincronizzata in rete
da batterie 50Hz ± 0,005%
110% per 60 sec; 130% per 10 sec; - gestione del cortocircuito
sinusoidale pura
< 3% (carico lineare)
con rete presente > 98%
da batterie > 91%
8h
a richiesta da 1h a 3h
< 40
da 0 a 40°C
fino al 90% non corrosiva
805 x 600 x 905
861 x 688 x 987
60
60
64
72
80
98
110
sicurezza EN 62040-1-2, EMC EN 62040-2, CSS EN 50171 (batterie escluse)
sovraccarico - corto circuito - tensione min batterie
fusibili d'ingresso e di batterie - magnetotermico d'uscita
IP21
stato funzionamento del soccorritore - sovraccarico - livello min batterie
mancanza rete - batterie scariche - sovraccarico - inizio test batterie
4IWMIHMQIRWMSRMWSRSMRHMGEXMZMTSWWSRSZEVMEVIMRFEWIEPPIGEVEXXIVMWXMGLIXIGRMGLI
SWGIPXIXIGRMGLIHIPRSWXVSYJJMGMS±VMGIVGEIWZMPYTTS²
;IMKLXWERHHMQIRWMSRWEVIMRHMGEXMZI&SXLQE]ZEV]EGGSVHMRKXSXLIWTIGMJMGEXMSRWSV
XIGLRMGEPGSRWMHIVEXMSRWSJSYV(ITEVXQIRX±6IWIEVGLERH(IZIPSTQIRX²
71
